Kurzanleitung
Schritt 3: Kennzeichnung prüfen

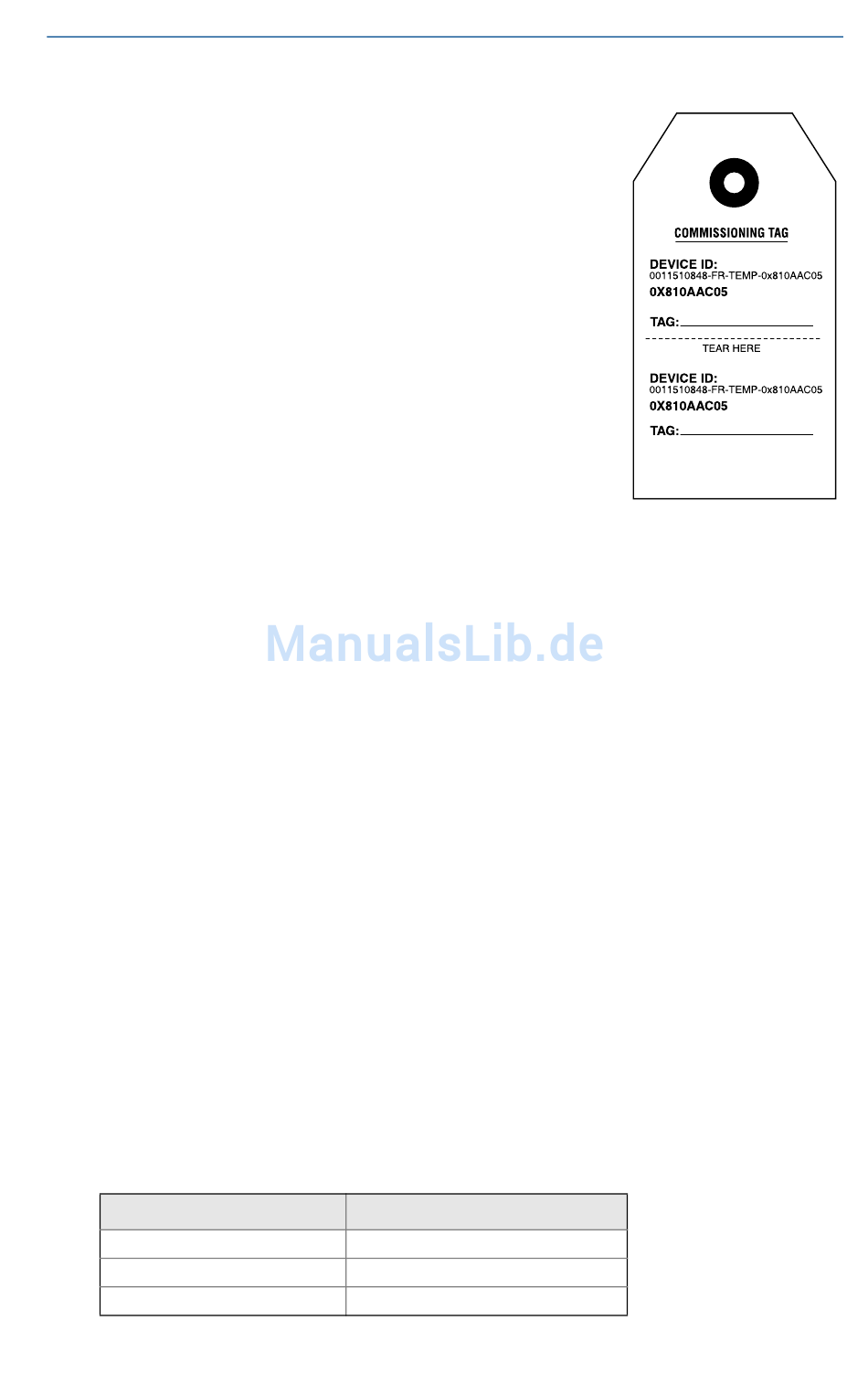

Der 848T wird mit einem abnehmbaren
Kennzeichnungsanhänger geliefert, der sowohl die
Gerätekennzeichnung (die eindeutige Nummer zur
Identifizierung eines bestimmten Geräts, falls kein
Geräteschild vorhanden ist) als auch einen
abtrennbaren Abschnitt zum Eintragen der
Geräteschilddaten (die Messstellenkennzeichnung des
Geräts gemäß der Definition durch das Leitungs- und
Instrumentenschema) enthält.
Die Inbetriebnahme von mehreren Geräten an einem
Foundation Feldbus-Segment kann die Identifizierung
des jeweiligen Geräts an einem bestimmten Einbauort
erschweren. Der abnehmbare Anhänger erleichtert
dieses Verfahren durch Verknüpfung der
Gerätekennzeichnung mit dem Einbauort des Geräts.
Der Installateur muss den Einbauort des
Messumformers sowohl auf dem oberen als auch unteren Abschnitt des
Kennzeichnungsanhängers eintragen. Der untere Abschnitt sollte dann für jedes
im Segment installierte Gerät abgetrennt und bei der Inbetriebnahme des
Segments im Steuerungssystem verwendet werden.
Schritt 4: Konfiguration des Messumformers prüfen
Konfigurationen werden von F
Konfigurations-Hilfsmitteln unterschiedlich angezeigt und durchgeführt. Einige
verwenden DD (Gerätetreiber) oder DD-Methoden zur Konfiguration und zur
einheitlichen Anzeige von Daten über mehrere Plattformen hinweg. Ein Host
oder Konfigurations-Hilfsmittel unterstützt ggf. nicht alle dieser Funktionen.
Folgende Mindestanforderungen gelten für die Konfiguration einer
Temperaturmessung. Diese Richtlinie gilt für Systeme, die keine DD-Methoden
verwenden. Eine komplette Liste der Parameter und Konfigurationsdaten ist in der
Betriebsanleitung des Rosemount 848T (Dok.-Nr. 00809-0100-4697) zu finden.
Sensor Transducer Block
Dieser Block enthält Daten über die Temperaturmessung für alle acht
Sensoreingänge. Er enthält außerdem Daten über den Sensortyp, physikalische
Einheiten, Dämpfung und Diagnose. Die Mindestanforderung umfasst die Prüfung
der in Tabelle 1
Tabelle 1. Parameter des Sensor Transducer Blocks
Parameter
Typische Konfiguration
Eingang konfigurieren
SENSOR_1_CONFIG.SENSOR
10
OUNDATION
dargestellten Parameter für jeden Sensor im Transducer Block.
Bemerkungen
—
—
Beispiel: „Pt100_A_385: 3-Leiter"
Feldbus-Hostsystemen oder
