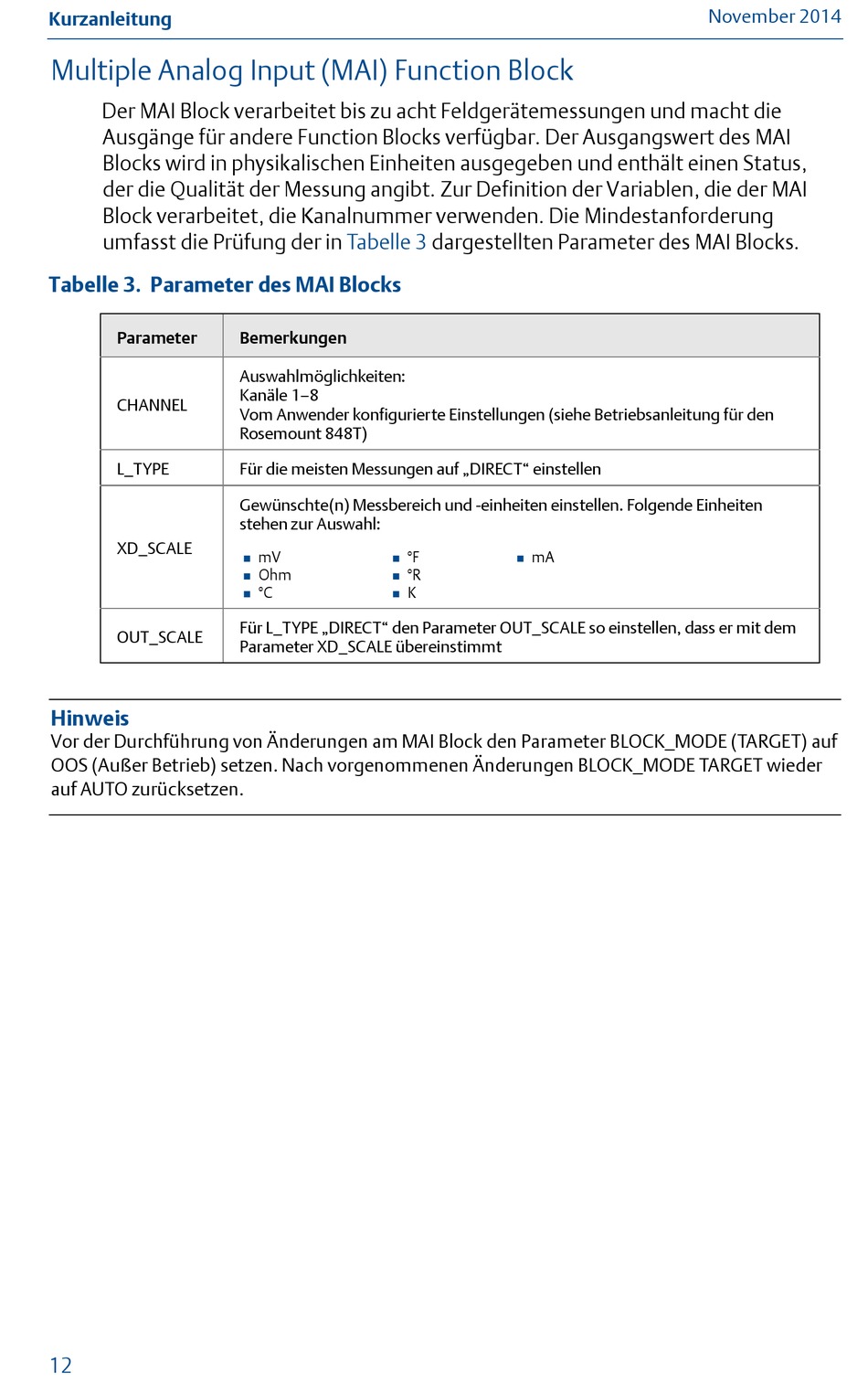

Multiple Analog Input (MAI) Function Block
Der MAI Block verarbeitet bis zu acht Feldgerätemessungen und macht die
Ausgänge für andere Function Blocks verfügbar. Der Ausgangswert des MAI
Blocks wird in physikalischen Einheiten ausgegeben und enthält einen Status,
der die Qualität der Messung angibt. Zur Definition der Variablen, die der MAI
Block verarbeitet, die Kanalnummer verwenden. Die Mindestanforderung
umfasst die Prüfung der in
Tabelle 3. Parameter des MAI Blocks
Parameter
CHANNEL
L_TYPE
XD_SCALE
OUT_SCALE
Hinweis
Vor der Durchführung von Änderungen am MAI Block den Parameter BLOCK_MODE (TARGET) auf
OOS (Außer Betrieb) setzen. Nach vorgenommenen Änderungen BLOCK_MODE TARGET wieder
auf AUTO zurücksetzen.
12
Tabelle 3
Bemerkungen
Auswahlmöglichkeiten:
Kanäle 1—8
Vom Anwender konfigurierte Einstellungen (siehe Betriebsanleitung für den
Rosemount 848T)
Für die meisten Messungen auf „DIRECT" einstellen
Gewünschte(n) Messbereich und -einheiten einstellen. Folgende Einheiten
stehen zur Auswahl:
mV
 
Ohm
 
°C
 
Für L_TYPE „DIRECT" den Parameter OUT_SCALE so einstellen, dass er mit dem
Parameter XD_SCALE übereinstimmt
dargestellten Parameter des MAI Blocks.
°F mA

°R
K
