Emerson Rosemount 848T FOUNDATION Kurzanleitung Seite 4

Kurzanleitung

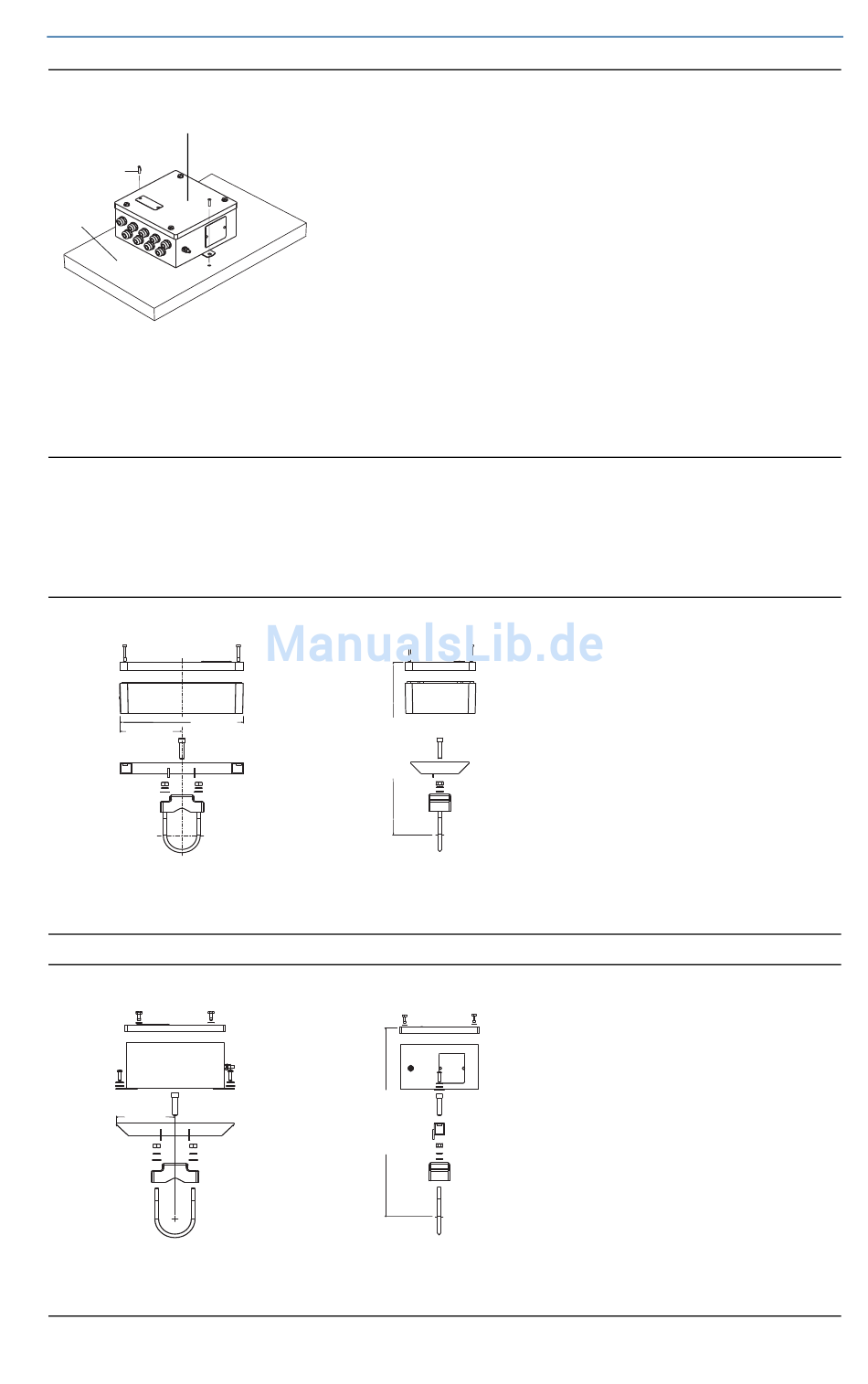

Abbildung 3. Edelstahl-Anschlussbox
A
Aluminum or Plastic Junction Box
Mounting
B
screws
C
Panel
A. Edelstahl-Anschlussbox
B. Befestigungsschrauben (2)
C. Platte
1 1
1. Mit zwei / -20 x / in. Schrauben befestigen.
4 2
Montage an einem 50 mm (2 in.) Rohr
Bei Verwendung einer Anschlussbox den 848T mit dem optionalen
Montagewinkel (Optionscode B6) an einem 50 mm (2 in.) Rohr montieren.
Abbildung 4. Aluminium-/Kunststoff-Anschlussbox
260 mm
10.2 (260)
130 mm
5.1 (130) (10,2 in.)
(5,1 in.)
Frontansicht
1. Bei kompletter Montage.
Abbildung 5. Edelstahl-Anschlussbox
114 mm
(4,7 in.)
4.7 (114)
Frontansicht
1. Bei kompletter Montage.
4
(1)
167 mm
(1)
6.6
(6,6 in.)
(167)
Seitenansicht
190 mm
7.5 (190)
(1)
(7,5 in.)
Fully
Assembled
Seitenansicht
November 2014
