Montage, Inbetriebnahme und Demontage
Paarweise Montage im 19" Schrank
Die paarweise Montage im 19" Schrank erfolgt mit den beigefügten Befestigungs-
teilen.
1. Schrauben Sie zunächst beide OSM/ESM mit der mitgelieferten Halteplatte auf
der Rückseite miteinander.
2. Montieren Sie seitlich zwei der mitgelieferten Winkel
3. Befestigen Sie die beiden Geräte mit Hilfe der Winkel im 19" Schrank. Beach-
ten Sie bitte, daß der OSM/ESM über die beiden Haltewinkel möglichst niede-
rohmig geerdet werden muß.

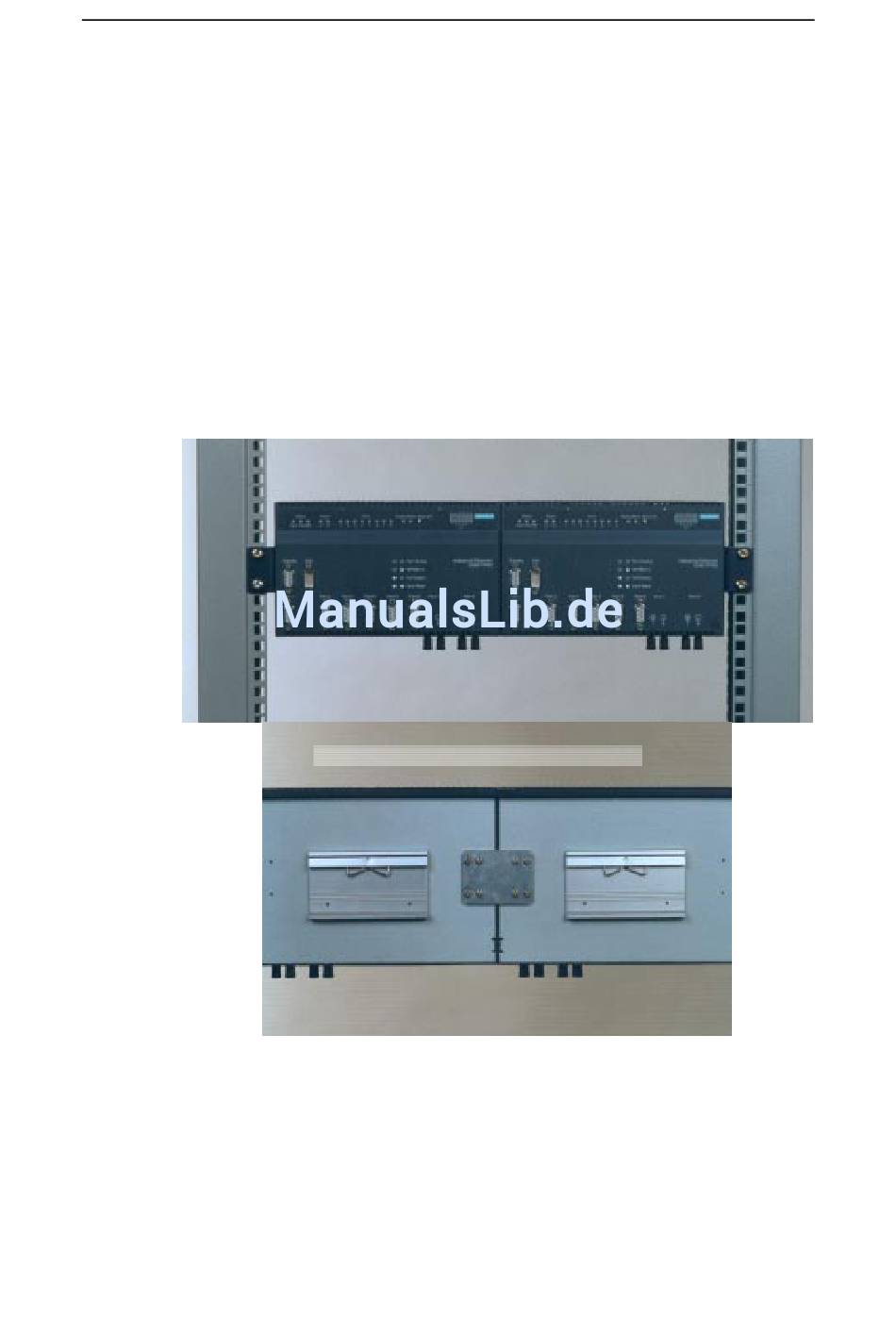

Bild 27: Montage im 19" Schrank
50
Verbindung der Geräte auf der Rückseite
