Hutschienenmontage
1. Montieren Sie den OSM/ESM auf einer 35 mm Hutschiene nach DIN EN
50022.
2. Hängen Sie die obere Rastführung des OSM/ESM in die Hutschiene ein und
drücken Sie es nach unten gegen die Hutschiene bis zum Einrasten.
3. Montieren Sie die elektrischen und optischen Anschlußleitungen, den Klem-
menblock für die Versorgungsspannung und bei Bedarf das Standard Cable 9/9
am Standby-Port.

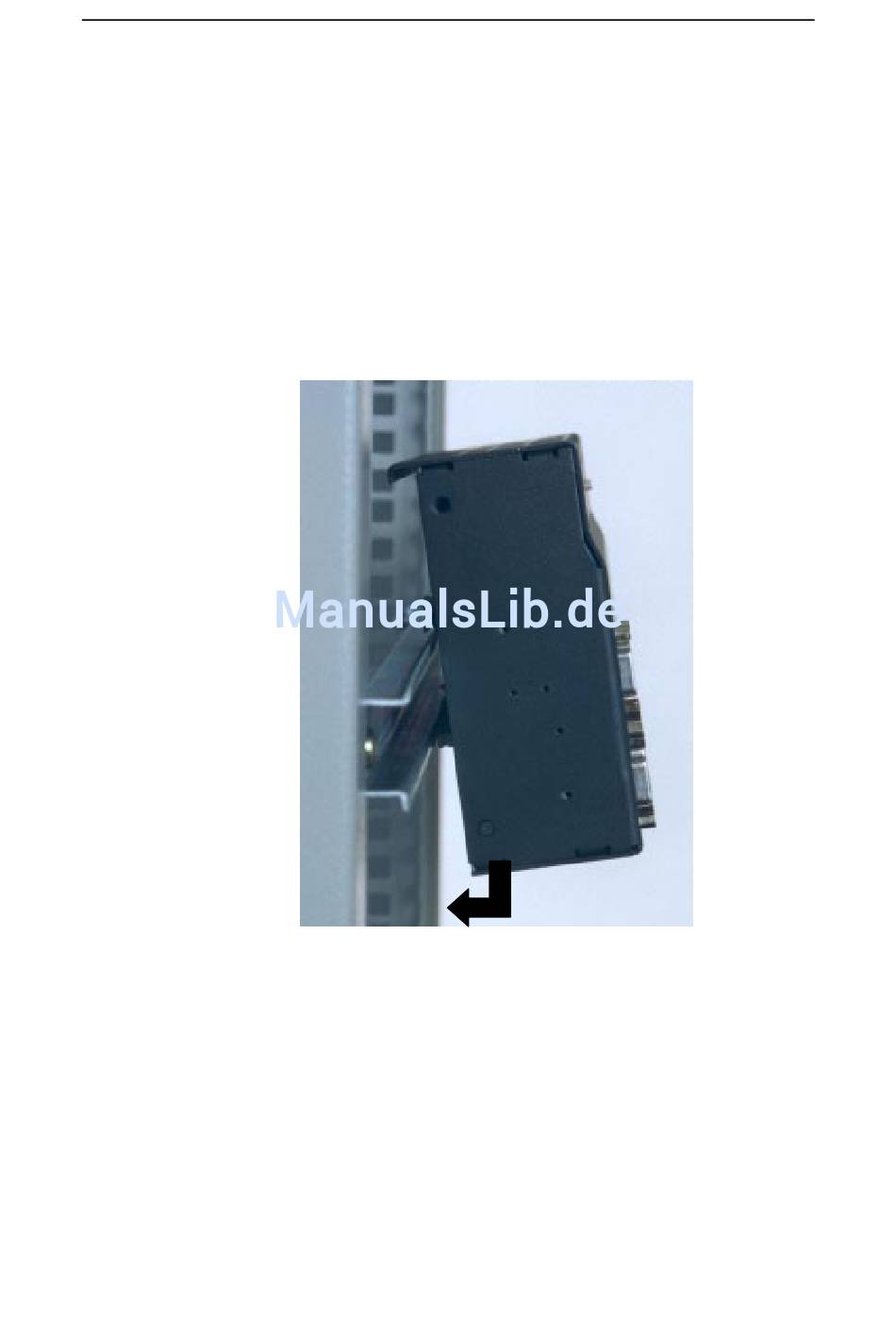

Bild 24: Montage des OSM auf einer DIN Hutschiene
