OSM ITP62-LD

Anschlußmöglichkeiten
Der OSM ITP62-LD ist zur Überbrückung sehr großer Entfernungen geeignet.
Durch die Singlemode-Faser sind Entfernungen bis zu 18 km zwischen zwei OSM
ITP62-LD realisierbar. Durch Kopplung von OSM ITP62-LD über die Ports 7 und 8
ist der Aufbau von optischen Linien und Ringstrukturen möglich.

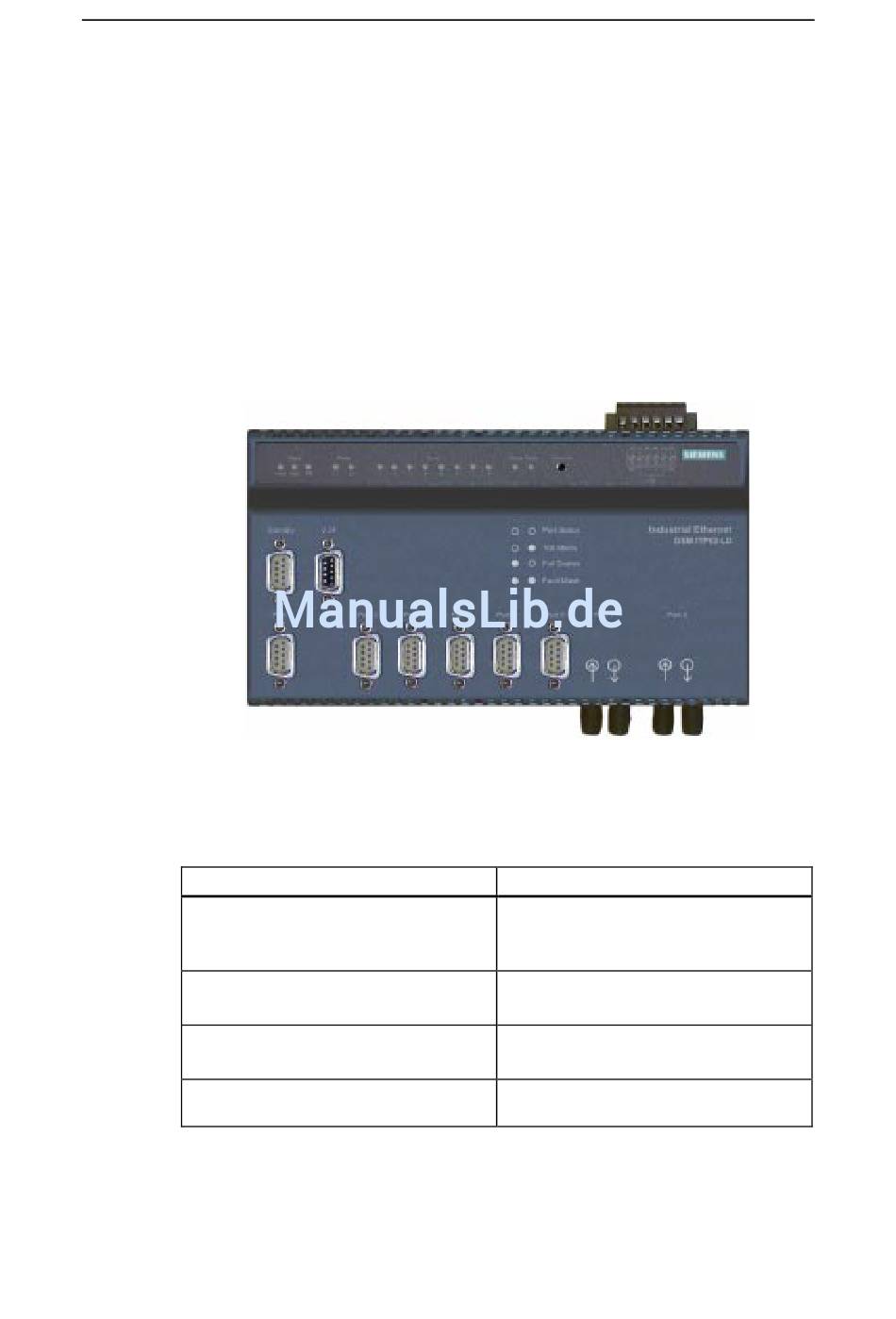

Bild 2: OSM ITP62-LD
Eigenschaften OSM ITP62-LD
Elektrische Ports
Optische Ports
Maximale Entfernung zwischen zwei
OSM ITP62-LD
Maximaler Ringumfang mit 50 OSM
ITP62-LD
OSM ITP62-LD dürfen über die optischen Ports nur mit weiteren OSM ITP62-LD
gekoppelt werden.
Industrial Ethernet OSM/ESM
C79000-Z8974-C068-01
6x 10/100 Mbit/s autonegotiation Ports
in ITP-Anschlußtechnik (Sub D9-
Buchse)
2x 100 Mbit/s LWL-Ports (Full Duplex)
BFOC-Buchse
18 km (Singlemode-Faser)
900 km
