1.1 Übersicht über die Varianten der OSM/ESM
1.1.1

OSM ITP62

Anschlußmöglichkeiten
Das OSM ITP62 ermöglicht den Anschluß von bis zu 6 Endgeräten oder Netzseg-
menten in ITP-Anschlußtechnik. Durch Kopplung von OSM über die Ports 7 und 8
ist der Abbau von optischen Linien- und Ringstrukturen möglich. Der OSM ITP62
kann über die optischen Ports mit weiteren OSM ITP62, OSM ITP53 und OSM
TP62 gekoppelt werden.

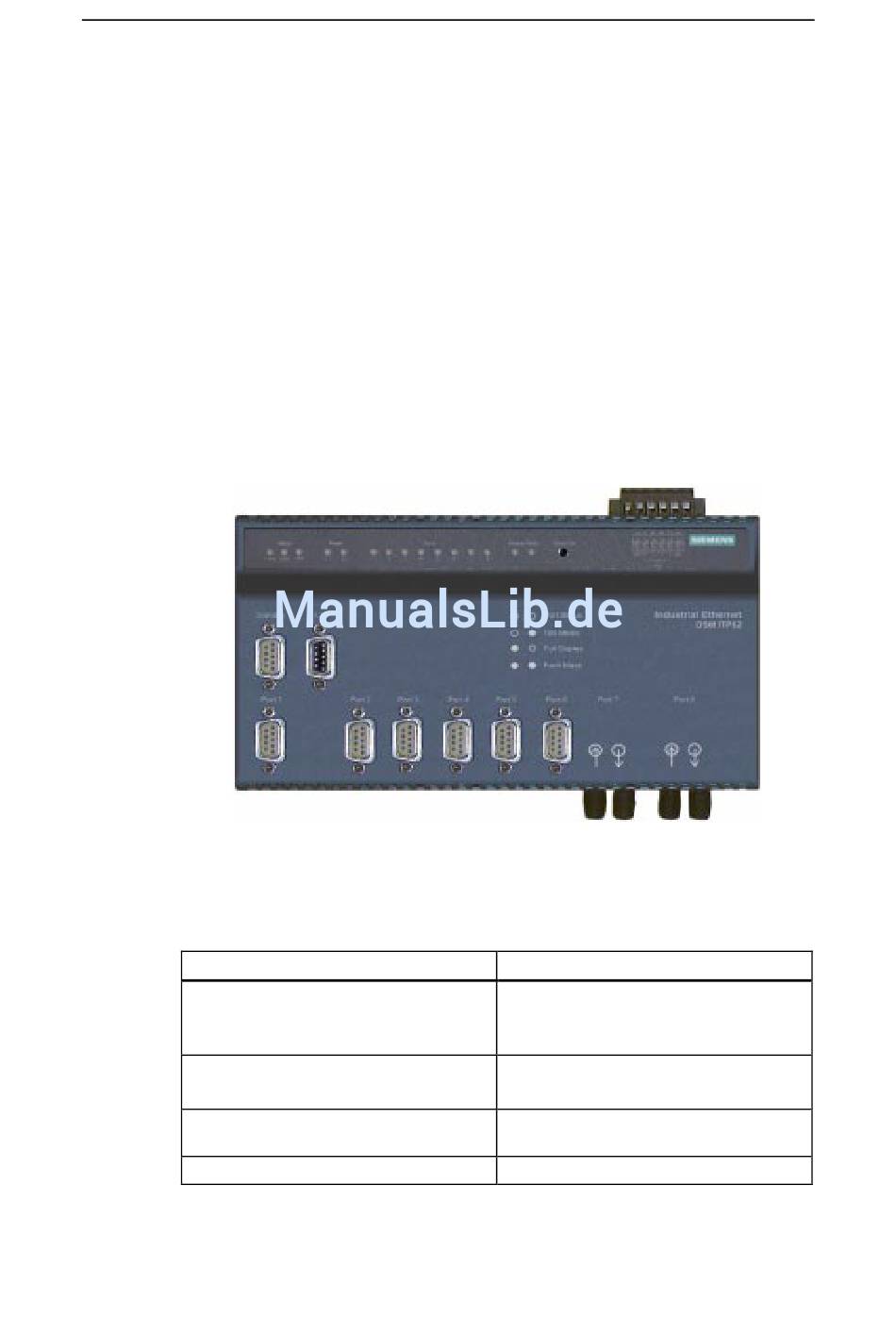

Bild 1: OSM ITP62
Eigenschaften OSM ITP62
Elektrische Ports
Optische Ports
Maximale Entfernung zwischen zwei
OSM
Maximaler Ringumfang mit 50 OSM
8
6x 10/100 Mbit/s Autonegotiation Ports
in ITP-Anschlußtechnik (Sub D9-
Buchse)
2x 100 Mbit/s LWL-Ports (Full Duplex)
BFOC-Buchse
3000 m (Multimode-Gradientenfaser)
150 km
