Schnittstellen, Anzeigen und Bedienelemente
4.1.7 Meldekontakt/Klemmenblock zum Anschluß der Versorgungs-
spannung
Der Anschluß der Versorgungsspannung und des Meldekontaktes erfolgt über ei-
nen 6poligen steckbaren Klemmenblock mit Schraubverriegelung.

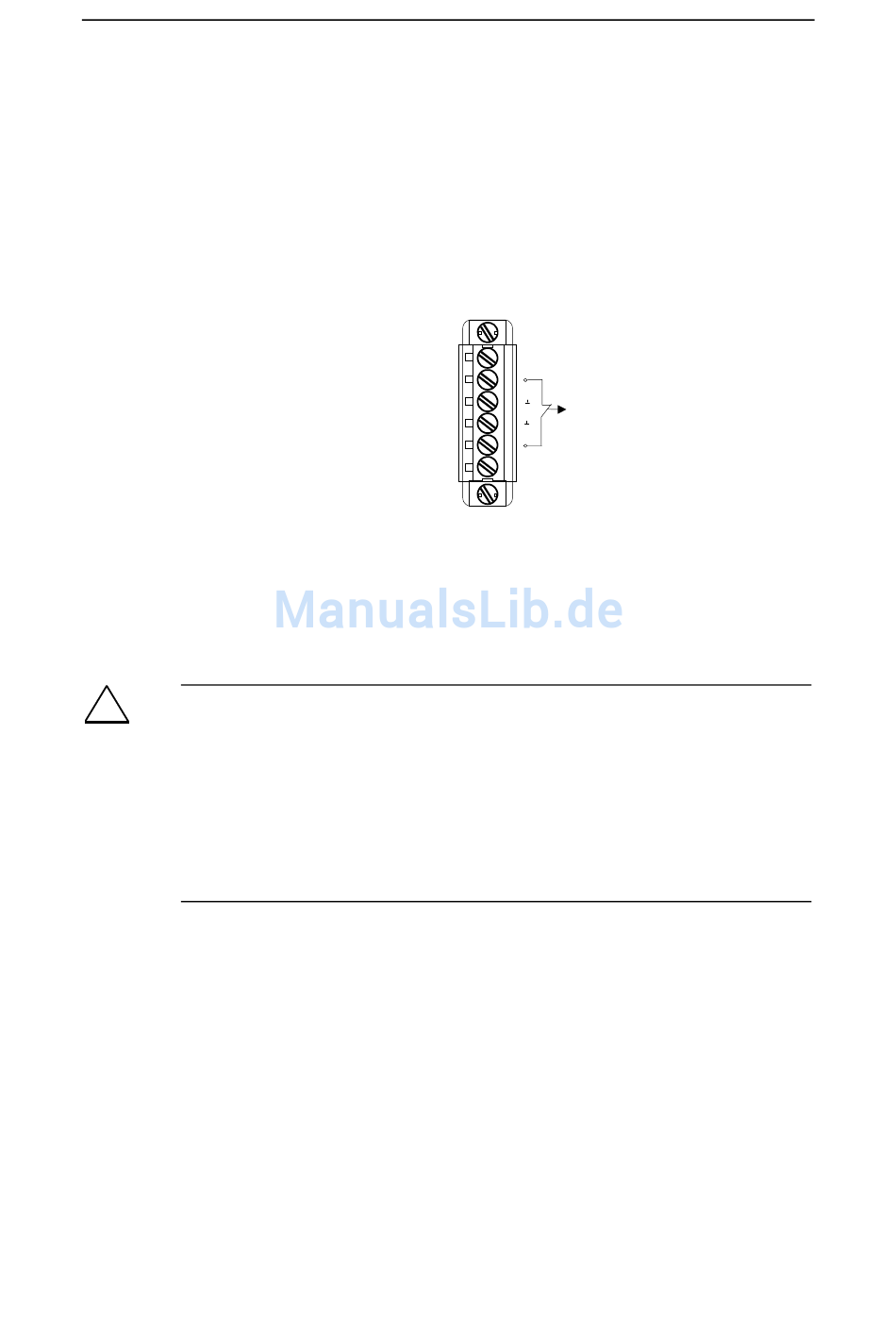

Bild 22: Klemmenblock
Warnung
!
Industrial Ethernet OSM/ESM sind für den Betrieb mit Sicherheitskleinspan-
nung ausgelegt. Entsprechend dürfen an die Versorgungsanschlüsse sowie
an den Meldekontakt nur Sicherheitskleinspannungen (SELV) nach
IEC950/EN60950/ VDE0805 angeschlossen werden.
Das Netzteil für die Versorgung des OSM/ESM muß UL Class 2 entsprechen
(Spannungsbereich 18-32V, Strombedarf 1A).
Der Meldekontakt darf mit maximal 100 mA belastet werden.

Spannungsversorgung

Die Spannungsversorgung ist redundant anschließbar. Beide Eingänge sind ent-
koppelt. Es besteht keine Lastverteilung. Bei redundanter Einspeisung versorgt das
Netzteil mit der höheren Ausgangsspannung den OSM/ESM alleine. Die Versor-
gungsspannung ist galvanisch vom Gehäuse getrennt.
36
L1 + +24V
F1
M
M
F2
L2 +
+24V
Industrial Ethernet OSM/ESM
C79000-Z8974-C068-01
