Schnittstellen, Anzeigen und Bedienelemente
4.1.4

LWL-Ports

Die LWL-Ports verfügen über BFOC/2,5(ST)-Buchsen. Sie überwachen entspre-
chend der Norm IEEE 802.3 100 Base-FX die angeschlossenen Leitungen auf Un-
terbrechung. Eine Unterbrechung der LWL-Strecke wird immer durch die Port Sta-
tusanzeige an beiden angeschlossenen OSM signalisiert. (Status LED des Ports
erlischt).
4.1.5

Standby-Port

Eine 9polige Buchse dient zum Anschluß der ITP XP Standard Cable 9/9 für die
redundante Standby-Kopplung. Das Gehäuse der Buchse ist galvanisch mit dem
Gehäuse des OSM/ESM verbunden.
Die mechanische Sicherung erfolgt durch eine Schraubverriegelung.

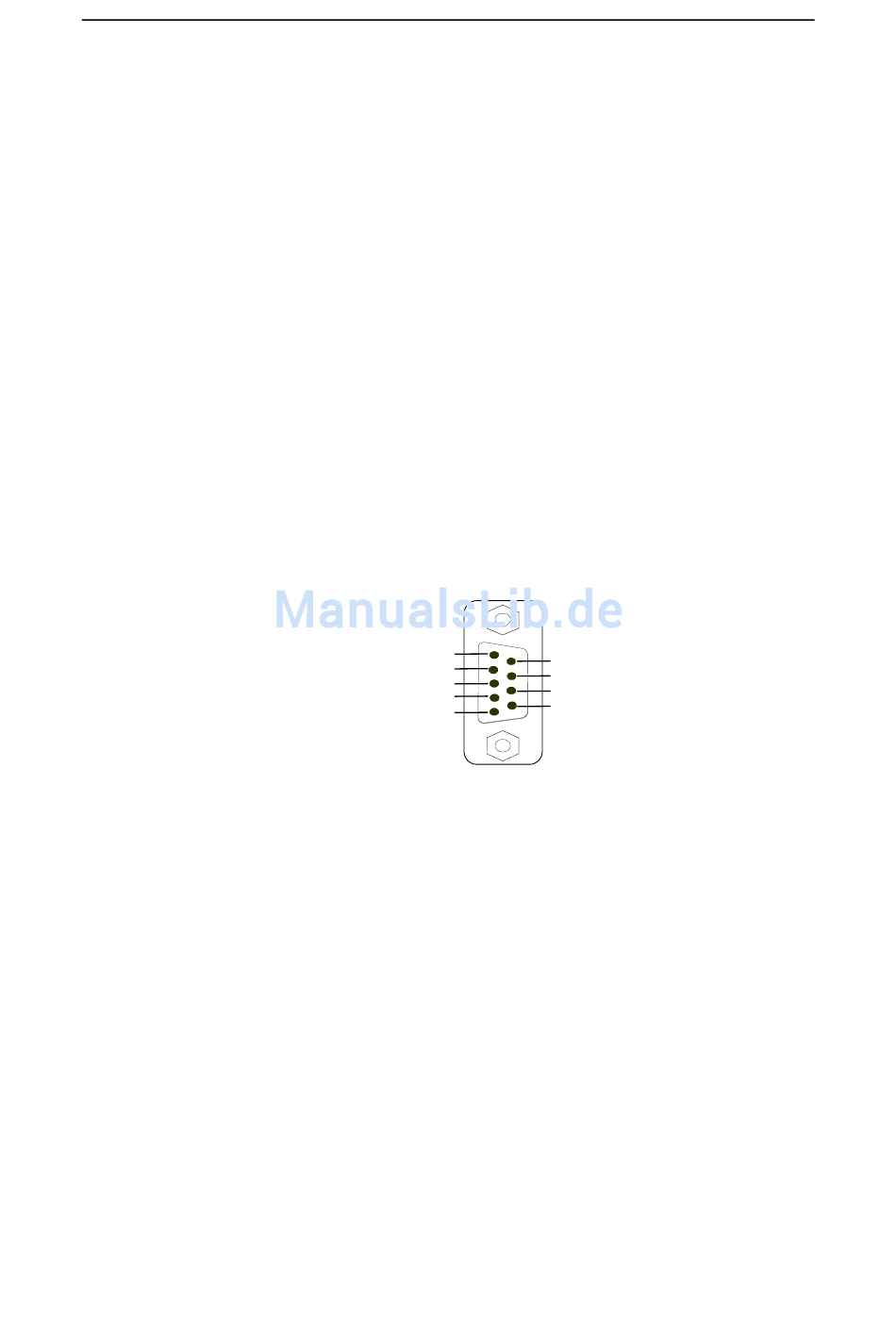

Bild 20: Pinbelegung
34
Stby_In + Pin 1
n.c. Pin 2
n.c. Pin 3
n.c. Pin 4
Stby_Out + Pin 5
Pin 6 Stby_In -
Pin 7 n.c.
Pin 8 n.c.
Pin 9 Stby_Out -
