Netztopologien mit OSM/ESM
ESM im
RM-Mode
2 ITP XP Standard Cable 9/9

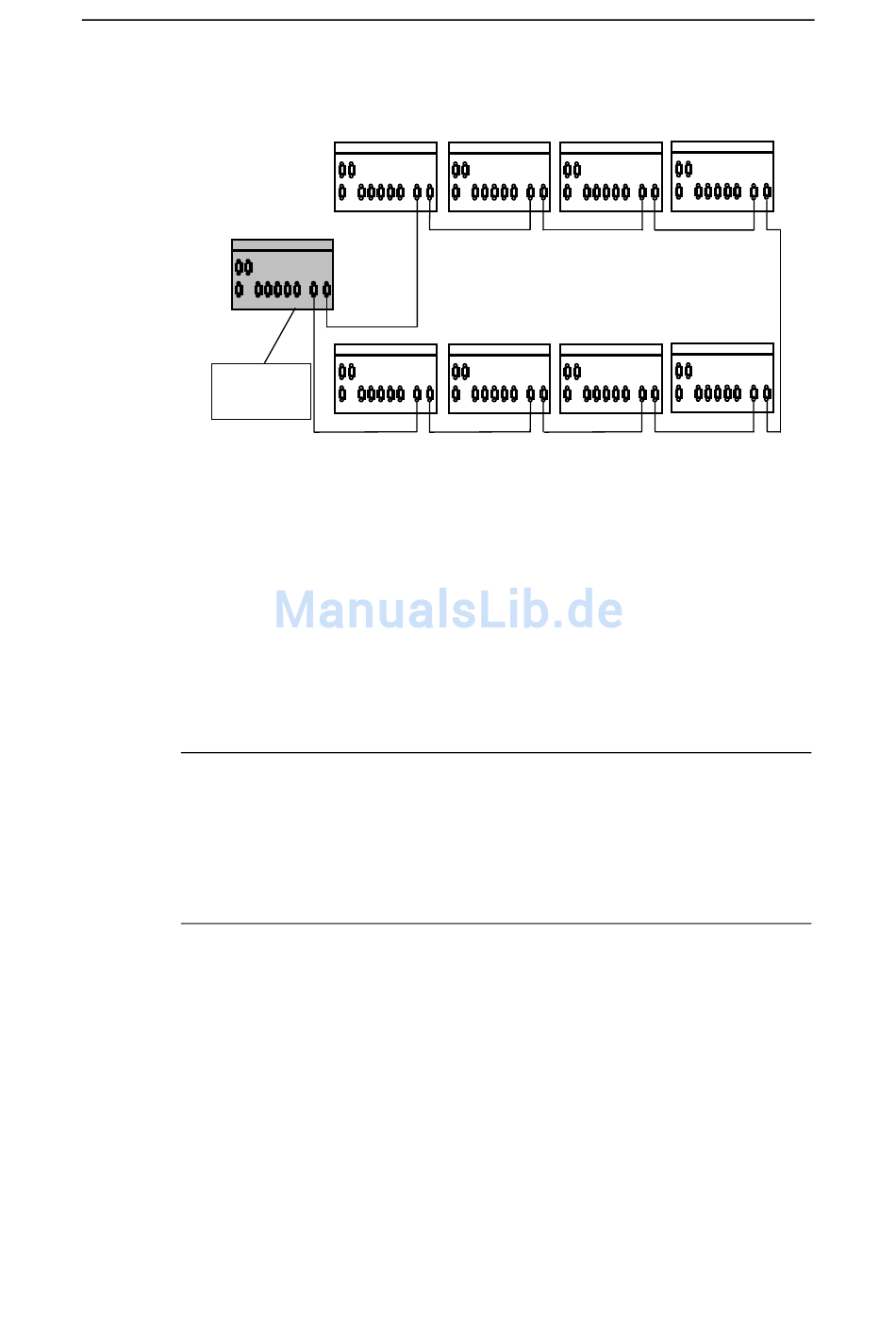

Bild 10: Redundante Ringstruktur mit ESM
Hinweise
•
Die Rekonfigurationszeit von weniger als 0,3 s wird nur erreicht, wenn bei der
redundanten Ringstruktur außer OSM bzw. ESM keine anderen Komponenten
(z.B. Switches) im redundanten Ring eingesetzt werden.
•
In einem Ring muß genau ein Gerät im Redundanzmanagerbetrieb arbeiten.
•
An die Ports 1 - 6 eines im RM-Mode arbeitenden OSM/ESM können Endge-
räte oder komplette Netzsegmente angeschlossen werden.
20
ESM ITP 80
ESM ITP 80
2
ESM ITP 80
2
ESM ITP 80 ESM ITP 80
2 2
ESM ITP 80 ESM ITP 80
2 2
Industrial Ethernet OSM/ESM
ESM ITP 80
2
2
ESM ITP 80
2
C79000-Z8974-C068-01
