2.4 DMX Verkabelung

Die DMX Verkabelung (Signalleitungen) sollte mit einem 2-poligen Kabel mit
Abschirmung verkabelt werden. Wir empfehlen ein DMX-Kabel, es kann jedoch
alternativ auch Mikro-Kabel verwendet werden. Stecker und Buchsen sind 3-pol
XLR, und können im Fachhandel erworben werden.

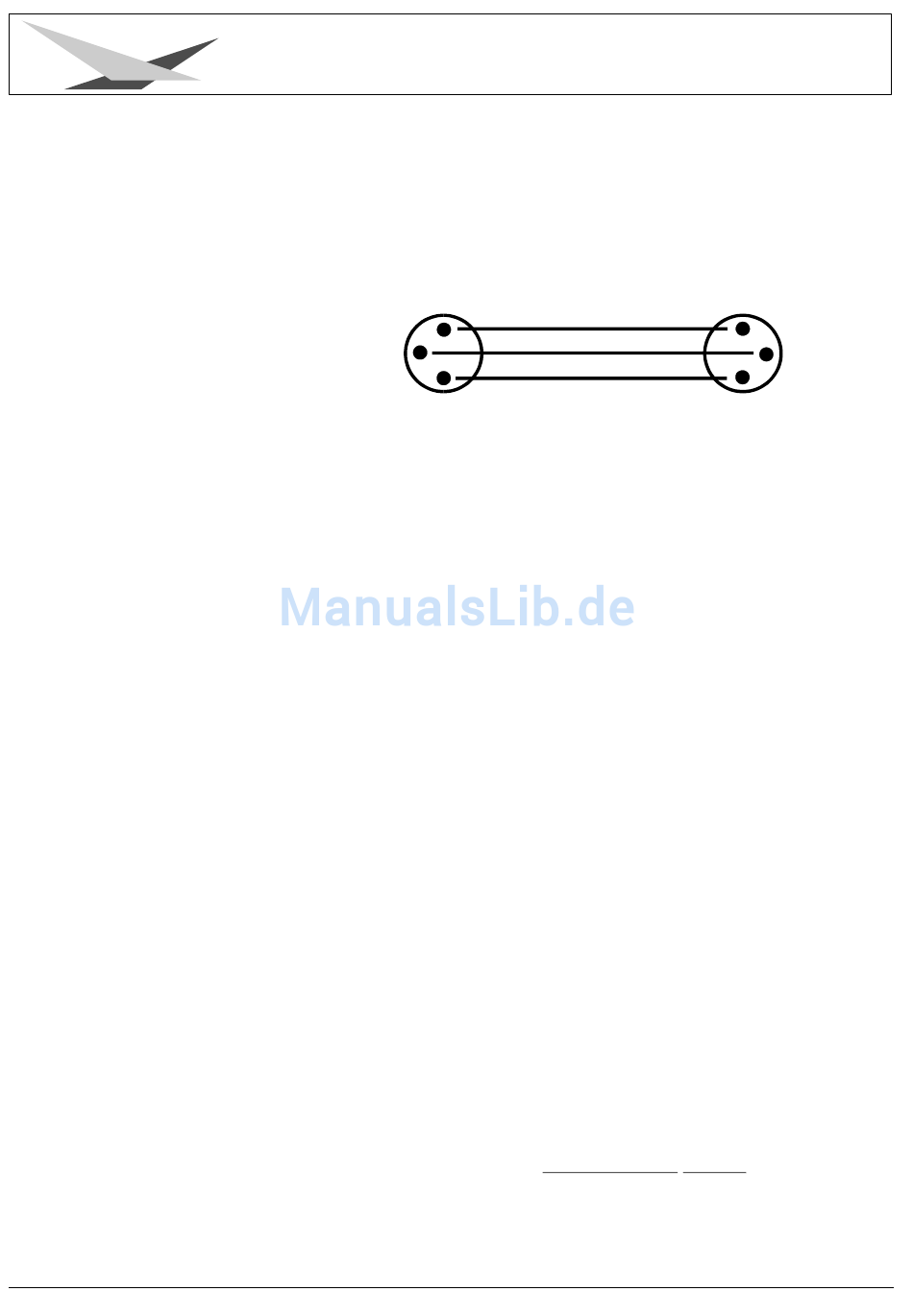

Steckerbelegung
Pin 1 = Ground = Abschirmung
Pin 2 = DMX - = blau
Pin 3 = DMX + = rot
Die DMX Kabel von Varyscan zu Varyscan werden eins zu eins verbunden.
Am Controller befindet sich meistens eine 5-pol XLR Buchse.
Beim Anlöten werden Pin 4 und 5 frei gelassen.
Verbinden Sie nun den Ausgang Ihres Controllers mit dem 1. Varyscan.
(Controller DMX-Out mit Varyscan DMX-In). Anschließend den 2. Varyscan
mit dem 1. Varyscan (Varyscan 1 DMX-Out mit Varyscan 2 DMX-In) und so
weiter.Beim letzten Gerät bleibt die Buchse DMX-Out unbelegt. In manchen
Fällen ist es ratsam einen so genannten Endstecker (XLR-Stecker mit einem
Widerstand von 120 Ohm zwischen Pin 2 und Pin 3) einzustecken. Ob ein
Endstecker benötigt wird hängt von verschiedenen Faktoren (unter anderem
den benutzten Kabellängen und der Geräte Anzahl ab). Solange jedoch
keine Probleme in der DMX-Linie auftreten, kann darauf verzichtet werden.

2.5 Netzstrom verkabeln

Netzstecker montieren siehe Kapitel 2.1.
Anschlußwerte: Spannung 230V, Frequenz 50Hz, Leistung 340VA (1,5A)
Es sollten jedoch mindestens 690VA (3A) zur Verfügung gestellt werden,
da das Gerät beim Hochfahren mehr Strom benötigt.
Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es
an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird.
Es ist sehr wichtig, daß diese grundlegende Sicherheitsvoraussetzung
vorhanden ist. Lassen Sie im Zweifelsfall die Elektroinstallation durch einen
Fachmann überprüfen.
Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die
durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden !
(z.B. Elektrischer Schlag).
Benutzen Sie das Gerät nur im komplett zusammengebauten Zustand, damit
keine elektrischen Bauteile berührt werden können.
Wenn Sie die aufgeführten Punkte beachtet haben, können Sie die Geräte
einstecken, oder von einem Fachmann an das Netz anschließen lassen.
JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon ++49(0) 07304-9617-0
6
Varyscan MICRO Plus 150HTI
1
3
2
Mikro-Kabel
(Lebensgefahr 5000V)
1
3
2
