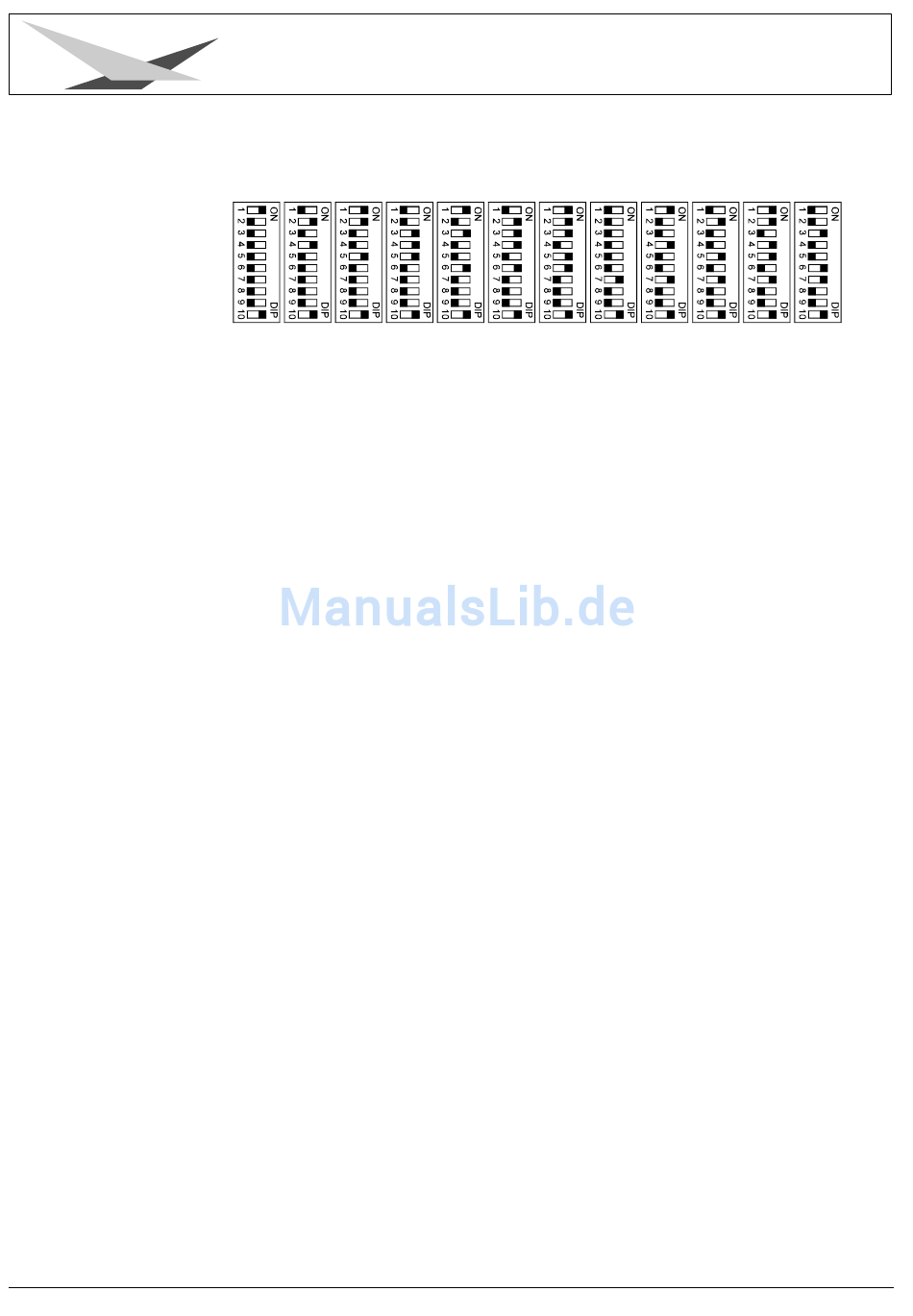

Einstellungen der ersten 12 Varyscan beim 9-Kanal Betrieb. (16-Bit)
Varyscan Nr.
DMX-Adresse

3.4 Kanalbelegung

Bei 7- oder 9-Kanalbetrieb sind die Kanäle folgendermaßen aufgeteilt.
7-Kanalbetrieb
Kanal 1 X(Pan) Bewegung
Kanal 2 Y(Tilt) Bewegung
Kanal 3 Gobo + Reset
Kanal 4 Farbe
Kanal 5 Shutter
Kanal 6 Funktionskanal
Kanal 7 Goborotation
Aufteilung der einzelnen Kanäle
Kanal 1 X(Pan) Bewegung 370°
Kanal 2 Y(Tilt) Bewegung ,270°
Kanal 3 Gobo 1 großer Beam 17mm
Gobo 2 Sterne (drehbar+ausw.)
Gobo 3 Balken
Gobo 4 dreifach Tunnel (drehbar+ausw.)
Gobo 5 Punkte Balken
Gobo 6 Punkte Tunnel (drehbar+ausw.)
Gobo 7 Vierpunkt
Gobo 8 Dreieck (drehbar+ausw.)
Gobo 9 Beam 4mm
Gobo 10 Zebrastreifen (drehbar+ausw.)
Reset (Initialisieren aller Motoren)
Kanal 4 Farbe 1 weiß
Farbe 2 rot
Farbe 3 gelb
Farbe 4 magenta
Farbe 5 grün
Farbe 6 orange
Farbe 7 blau
Farbe 8 türkis
Farbradrotation in verschiedenen Geschw.
JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon ++49(0) 07304-9617-0
8
Varyscan MICRO Plus 150HTI
1 2 3 4
1 10 19 28
5 6 7
37 46 55
9-Kanalbetrieb
Kanal 1 X(Pan) Bewegung
Kanal 2 Y(Tilt) Bewegung
Kanal 3 Gobo + Reset
Kanal 4 Farbe
Kanal 5 Shutter
Kanal 6 Funktionskanal
Kanal 7 Goborotation
Kanal 8 X(Pan) Fein
Kanal 9 Y(Tilt) Fein
DMX 000-255
DMX 000-255
DMX 000-015
DMX 016-031
DMX 032-047
DMX 048-063
DMX 064-079
DMX 080-095
DMX 096-111
DMX 112-127
DMX 128-143
DMX 144-254
DMX 255
DMX 000-015
DMX 016-031
DMX 032-047
DMX 048-063
DMX 064-079
DMX 080-095
DMX 096-111
DMX 112-127
DMX 128-255
8 9 10 11
64 73 82 91
12
100
