Administratorhandbuch für Polycom HDX-Systeme
Polycom
HDX-System
2–30
Netzwerkmodul
BRI
PRI
(Nordamerika und
Japan)
PRI
(außerhalb von
Nordamerika und Japan)
Seriell
V.35/RS-449/ RS-530
(mit RS-366-Anwahl)

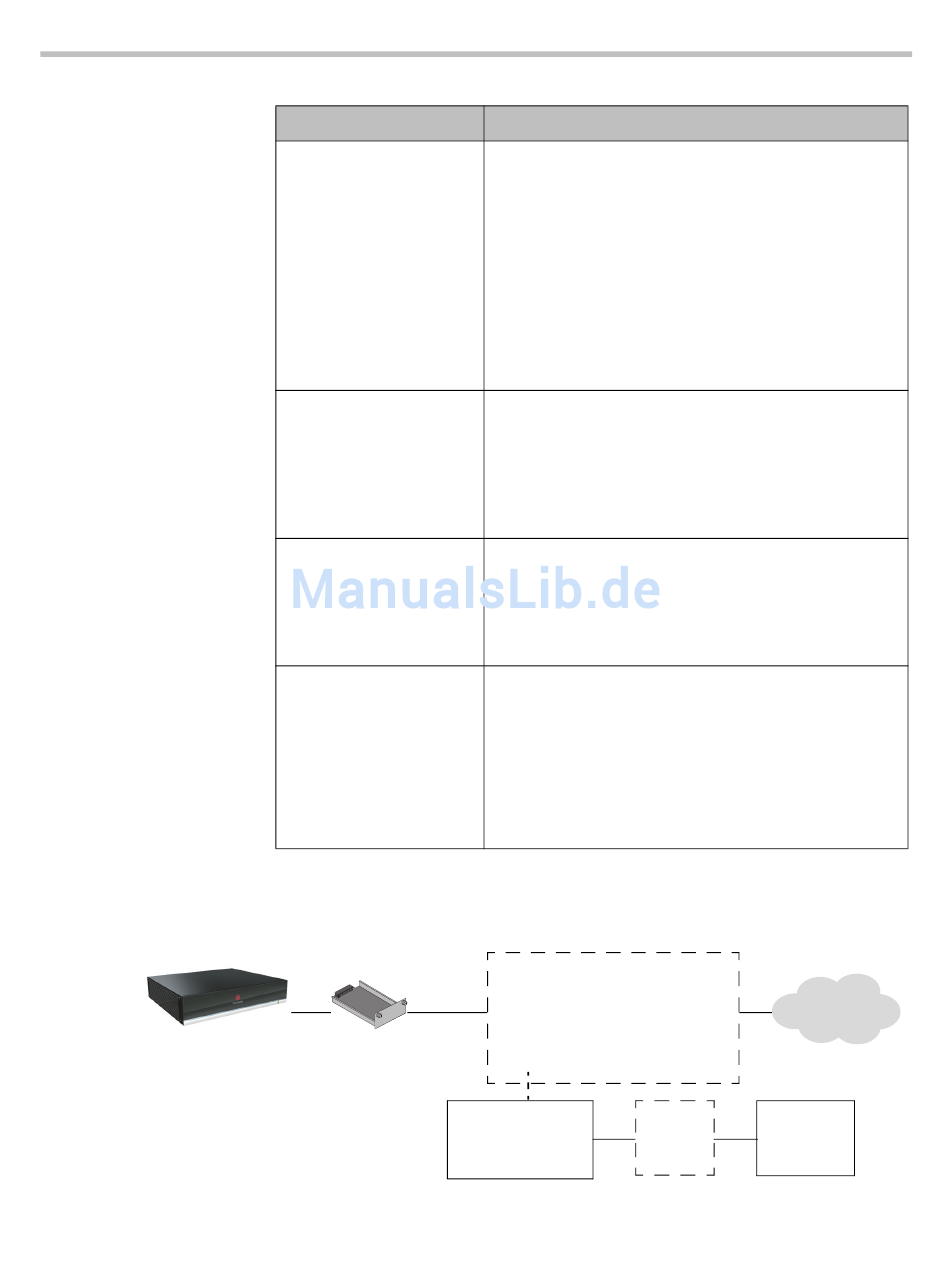

Das folgende Schema gibt einen Überblick über den Anschluss von
Netzwerkschnittstellenmodulen bei Systemen der Polycom HDX 9000-Serie.
+
Netzwerkschnitt-
stellenmodul
Externes Netzteil
bei Verwendung
von PRI oder NT-1
Anforderungen
•
NT-1-Gerät, wenn das System an ein Netzwerk
mit einer U-Schnittstelle angeschlossen wird.
Verwenden Sie kein NT-1-Gerät, wenn Ihre
Nebenstellenanlage über eine S/T-Schnittstelle
verfügt.
•
Bis zu vier BRI-Leitungen, die nicht gemeinsam mit
anderen Geräten verwendet werden.
Wenn Sie weniger als vier BRI-Ports an das
Netzwerkschnittstellenmodul des Systems
anschließen, beginnen Sie in aufsteigender
Reihenfolge bei Port 1.
•
ISDN-Crossover-Kabel, falls für Ihre
Nebenstellenanlage erforderlich.
•
Channel Service Unit (CSU) – nicht erforderlich,
wenn das System nicht mit einer
Nebenstellenanlage verbunden wird.
•
PRI-Leitung.
•
75-W-Koaxialadapter, falls die Netzwerkverbindung
über ein 75-W-Koaxialkabel erfolgt.
•
ISDN-Crossover-Kabel, falls für Ihre
Nebenstellenanlage erforderlich.
•
PRI-Leitung.
•
Netzwerkgeräte und Kabel von Drittanbietern.
Wenden Sie sich an den Händler Ihrer Netzwerkgeräte,
um die passenden Kabel zum Anschließen der Geräte an
diese Schnittstelle zu erwerben. Wenn Sie nur ein Kabel
verwenden, schließen Sie es an den Anschluss 1 des
Netzwerkschnittstellenmoduls und den Anschluss mit
der niedrigsten Nummer des
Datenübertragungszubehörs an.
Zusätzliches Gerät
Beispiele:
Quad BRI – NT-1
PRI – CSU
V.35/RS-449/RS-530 –
Verschlüsselungsgerät
UPS
Netzwerk
Stromquelle
