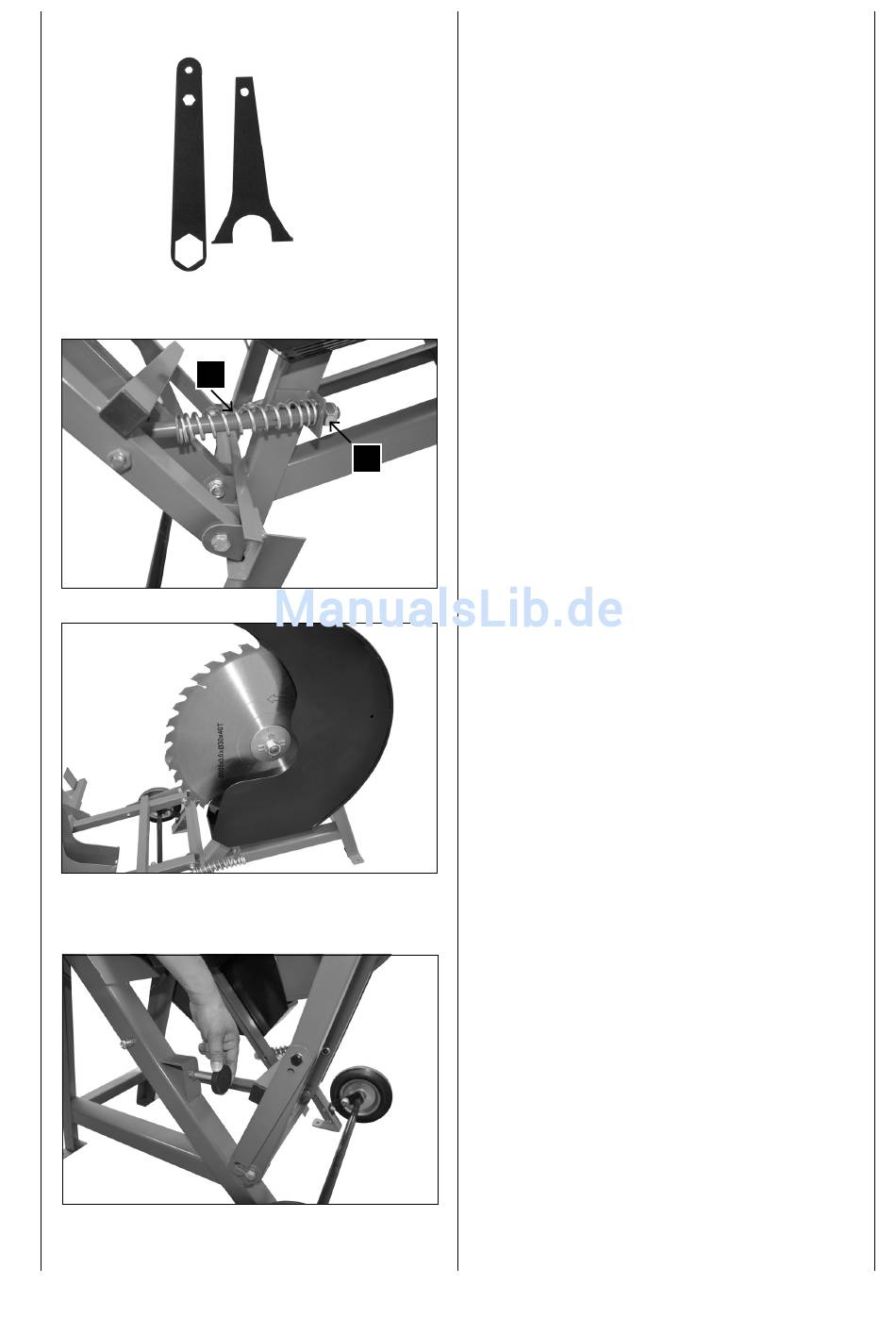

Skift av sagblad (fig. 13-15)
1 Trekk ut støpselet.
2 Vent til maskinen er stoppet og la den avkjøles.
3 Sett vippearmen i transportstilling og lås sagen i
denne posisjonen med låsehendelen.
4 Fjern mutteren (A) på returfjæren (B).
5 Løsne låsehendelen og hold vippearmen slik at den
ikke faller ned og returfjæren spretter ut ukontrollert.
6 Vipp armen forsiktig tilbake og legg den på bakken.
7 Bruk nøkkelen (fig. 13 til høyre) for å holde flensen,
løsne mutteren med bladnøkkelen (fig. 13 til venstre)
og ta av flensen.
8 Ta forsiktig av sagbladet. Bruk vernehansker når du
gjør dette. (OBS - fare for skade!)
9 Rengjør flensen med en klut eller børste før det nye
sagbladet settes på plass.
10 Sett på plass sagbladet og flensen og stram til mut-
teren igjen.
11 Fest vippearmen med returfjæren og skru til mut-
teren.
12 Sjekk at vippearmen fungerer.
A
MERK! Sørg for at bladet monteres i riktig retning.
Stoppunkt (fig. 16)
Med justeringsskruen kan man angi stoppunktet for vip-
pearmen.
