Montáž
Přístroj není kompletně smontován z důvodů snadnější
přepravy.
Při vybalování překontrolujte úplnost dodávky.
Dodací list
stroj
osa s kolečky
prodloužení kolébky
nástroj pro výměnu pilového listu
sada příslušenství
návod k obsluze

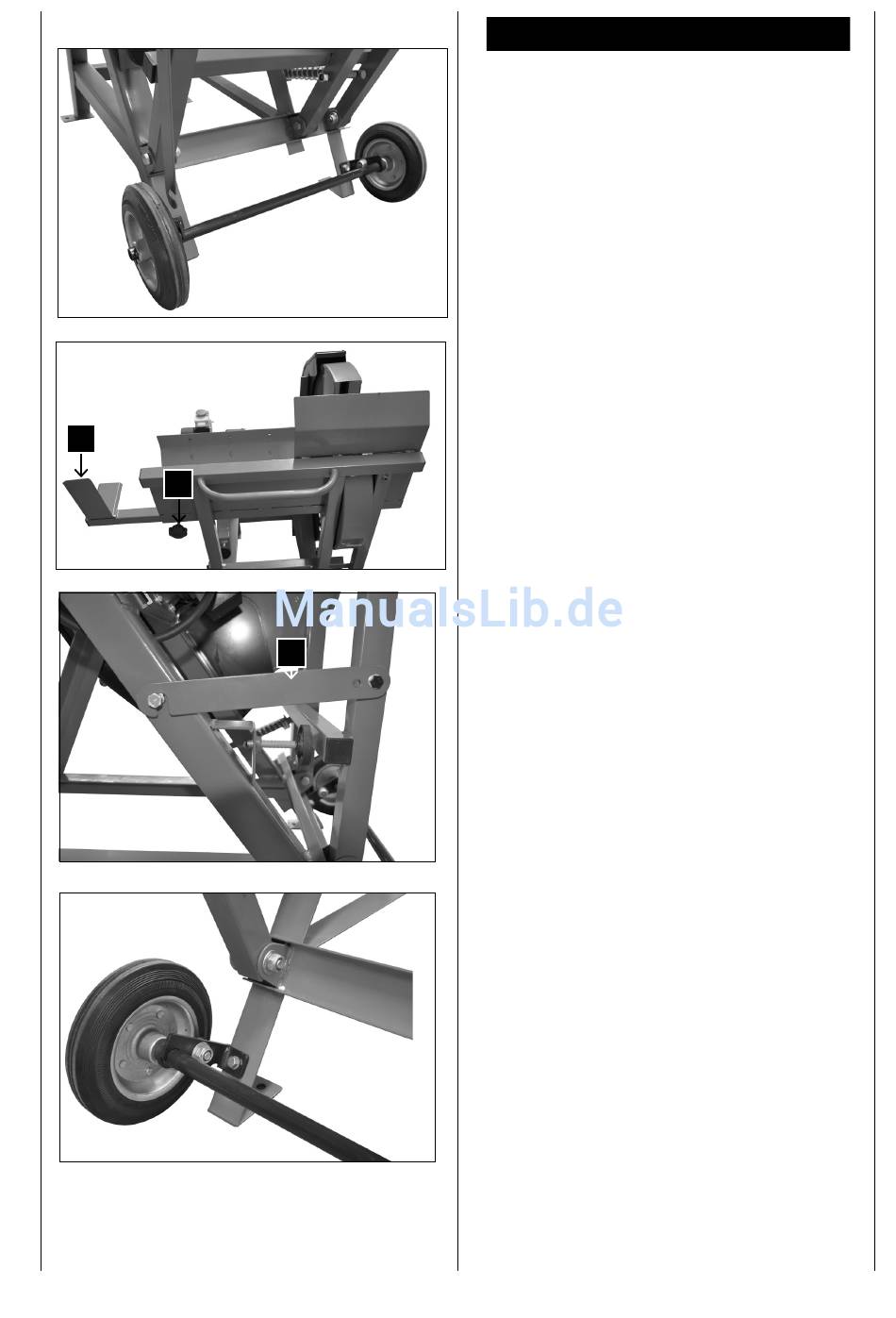

Montáž osy, obr. 5
Nasaďte osu na místo a utáhněte šroubem obsaženého
v sadě příslušenství.
Montáž rozšíření kolébky (Obr. 6)
Nasaďte rozšíření kolébky (19) do otvorů na levé straně
kolébky a srovnejte tak, aby palivové dřevo dobře dose-
dalo. Potom upevněte rozšíření pomocí rektifikačního
šroubu (15).
Transport, obr. 7-10
Nastavte zvedák do transportní polohy a zajistěte jej
pomocí zajišťovací páky 20 obr. 7
Přemístění zařízení na pracoviště, obr. 8
Při transportu jednotky nahněte osu dopředu. obr. 9
Chcete-li zajistit snadné přemístění pily, nahněte ji k
osobě, která ji přemisťuje.
Zvedněte stroj a pomocí vaší nohy zvedněte osu smě-
rem k vašemu tělu tak, aby pila byla opět v pracovní
poloze. Obr. 10
Pozor! Pila smí být používána pouze tehdy, když spočí-
vají všechny čtyři nohy bezpečně na zemi. Transportní
zařízení musí být v pracovní poloze obr. 8
Poznámka!
Pro bezpečnost na pracovišti zajistěte pilu proti naklo-
nění nebo posunutí pomocí šroubů nebo svorníků k
podlaze.
