Scheppach HS510 Originalanleitung Seite 114

Fig. 13
Fig. 14
B
Fig. 15
Fig. 16
114

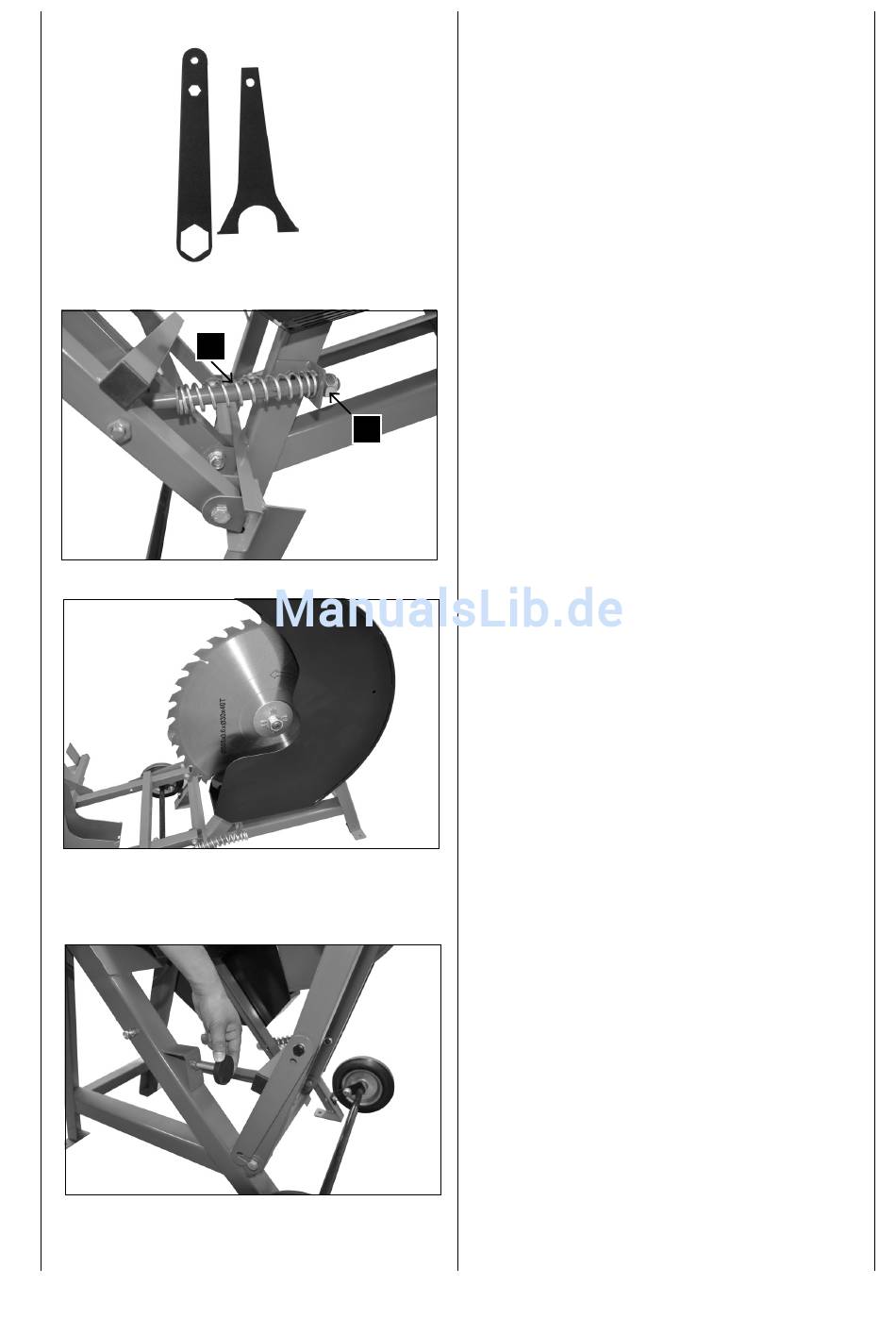

Výměna pilového listu, obr. 13-15
1 Odpojte jednotku od sítě.
2 Počkejte, až se list přestane otáčet a motor vychladl.
3 Uveďte zvedák do transportní polohy a zajistěte pilu
v této poloze pomocí zajišťovací páky.
4 Odstraňte šestihrannou matici (A) a vratnou pružinu
(B).
5 Povolte zajišťovací páku a uchopte zvedák pevně,
aby nespadl dolů a vratná pružina nemohla nekont-
rolovaně vyskočit z jednotky.
6 Sklopte zvedák opatrně zpět a položte jej na zem.
7 Vezměte klíč (obr. 13, pravá strana) na zablokování
příruby, pomocí klíče na pilový list (obr. 13, levá stra-
na) povolte šestihrannou matici a demontujte přírubu.
8 Opatrně sejměte pilový kotouč. Pro tyto operace
používejte ochranné rukavice. (Pozor: existuje ne-
bezpečí poranění, buďte proto opatrní!)
9 Před opětovným nasazením příruby pily očistěte pří-
rubu hadrem nebo jemným kartáčem.
10 Nasaďte pilový list a přírubu a utáhněte matici pří-
A
ruby.
11 Zajistěte, aby zvedák společně se zkrutnou pružinou
byly řádně nasazeny a utáhněte ještě jednou řádně
šestihrannou matici.
12 Přezkoušejte funkčnost kolébky.
UPOZORNĚNÍ! Všimněte si správného směru otáčení
před vložením kotouče zpět.
Seřízení dorazu zvedáku, obr. 16
Nastavte nasazovací bod zvedáku pomocí seřizovacího
šroubu.
