turck BL20 Handbuch Seite 27

Konfiguration der BL20-Station im Quick Start
5 Aktivieren Sie im Dialog "Gateway Quick Start" die redundante Spannungsversorgung, indem Sie
die entsprechende Box aktivieren.
6 Wählen Sie den Verbindungstyp (Klemme oder Schraube) sowie die Anzahl und den Typ der
benötigten I/O-Kanäle.
7 Ist kein Basismodul definiert, wählen Sie für das jeweilige Elektronikmodul aus der Liste der
Basismodule dasjenige aus, das verwendet werden soll.

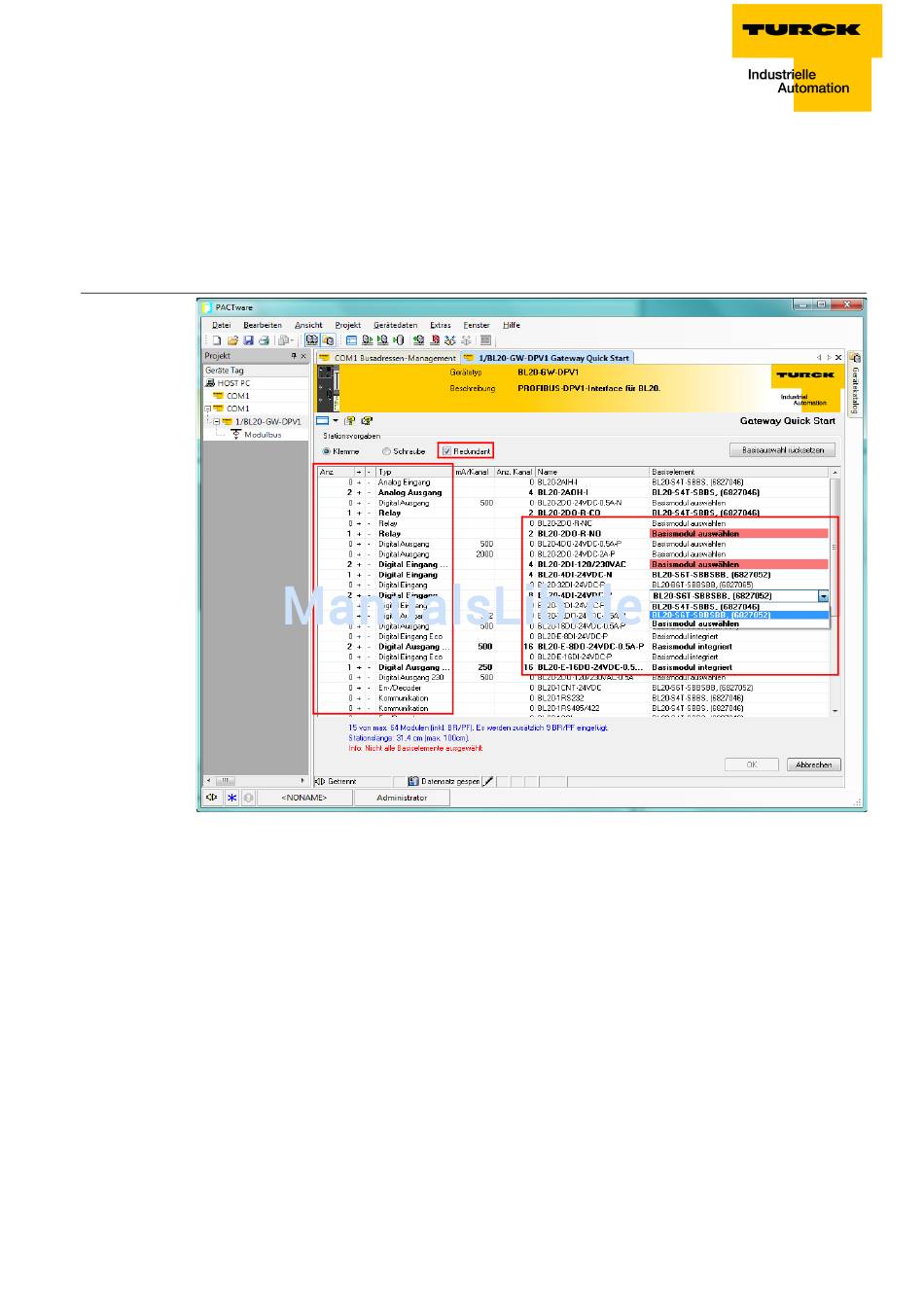

Abbildung 4-5:
Aktivieren der
Redundanz
und Auswahl
der Anzahl und
des Typs
der benötigten
I/O-Kanäle
(Beispiel)
8 Die Station wird automatisch überprüft.
9 Bestätigen Sie die Stationskonfiguration mit „OK".
10 Die Station wird automatisch konfiguriert.
D301314 0913 - BL20-BR-24VDC-RED
4-5
