Basismodule Zum Einsatz Neben Dem Gateway - turck BL20 Handbuch

BL20-BR-24VDC-RED - Installation

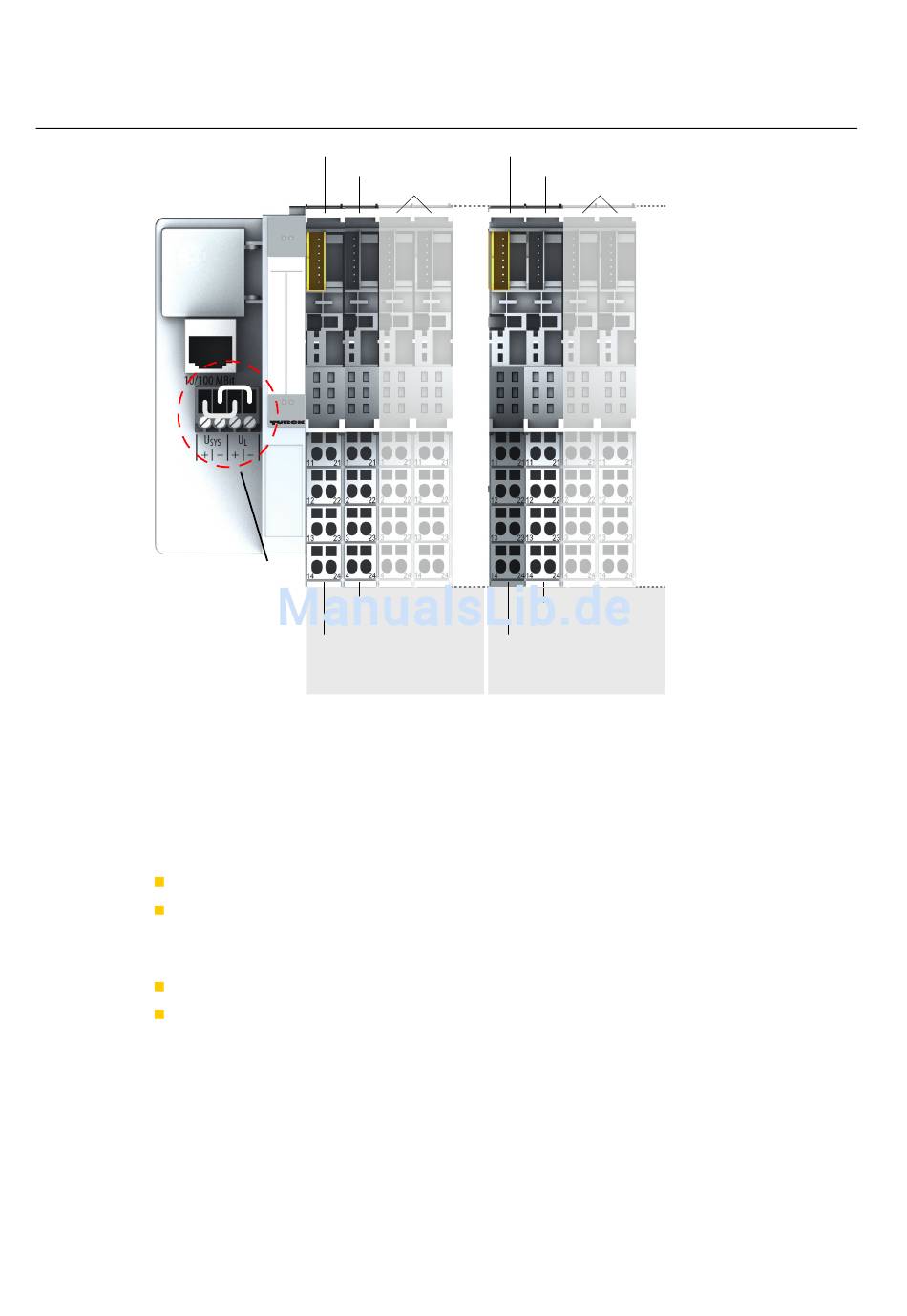

Abbildung 3-2:
Stations
aufbau mit
BL20-GW-EN
BL20-GW-EN
und
redundanter
Spannungsver-
sorgung
A Brücke zwischen U
B Steckplatz x.y
x = Position
y = Potentialgruppe

Basismodule zum Einsatz neben dem Gateway

Für das erste BL20-BR-24VDC-RED neben dem Gateway (Steckplatz 1) ist eines der folgenden
Basismodule zu verwenden:
BL20-P4T-SBBC-G (Zugfeder-Anschlusstechnik)
BL20-P4S-SBBC-G (Schraub-Anschlusstechnik)
Für das zweite BL20-BR-24VDC-RED (Steckplatz 2) neben dem Gateway ist eines der folgenden
Basismodule zu verwenden:
BL20-S4T-SBBC (Zugfeder-Anschlusstechnik)
BL20-S4S-SBBC (Schraub-Anschlusstechnik)
3-4
BL20-BR-24VDC-RED
BL20-BR-24VDC-RED
weitere Module
GW-EN
GW IOs
LNK
MS
ACT
A
Steckplatz 2.1
BL20-S4x-SBBC
Steckplatz 1.1
BL20-P4x-SBBC-G
Potentialgruppe 1
U
/ und GND /GND zur Gatewayversorgung
L SYS L sys
BL20-BR-24VDC-RED
BL20-BR-24VDC-RED
weitere Module
Steckplatz 2.2
BL20-S4x-SBBC
Steckplatz 1.2
BL20-P4x-SBBC-B
Potentialgruppe 2
D301314 0913 - BL20-BR-24VDC-RED
