Redundante Spannungsversorgung einer BL20-Station
3.1.3

Redundante Spannungseinspeisung unterschiedlicher Potentialgruppen

Basismodul für die redundante Versorgung von Potentialgruppen

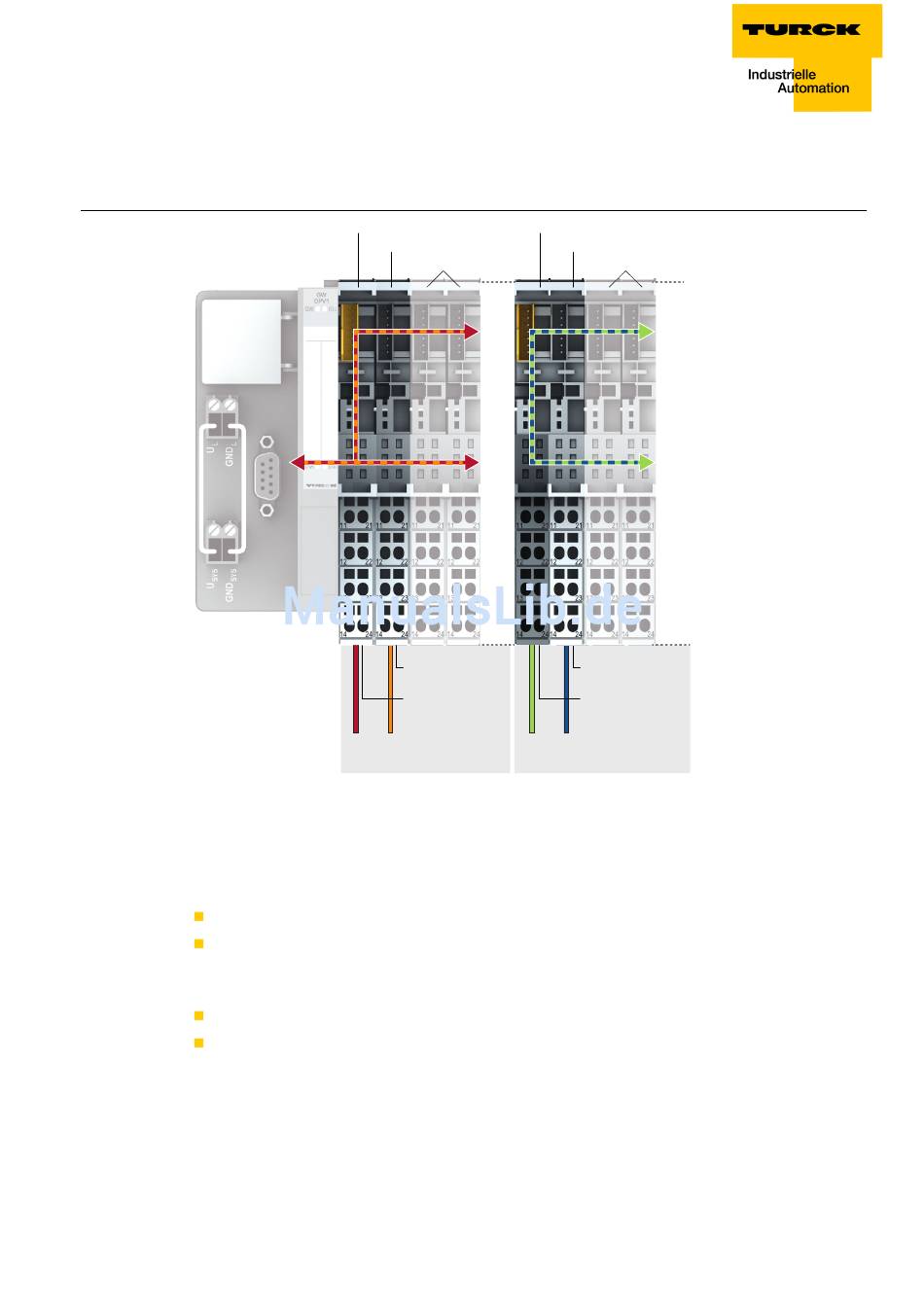

Abbildung 3-3:
Redundante
Gateway
Spannungsein-
(Bsp. BL20-GW-DPV1)
speisung von
Potential-
gruppen
A Steckplatz x.y
x = Position
y = Potentialgruppe
Für das erste BL20-BR-24VDC-RED in einer Potentialgruppe (Gruppe n > 1, Steckplatz 1) ist eines der
folgenden Basismodule zu verwenden:
BL20-P4T-SBBC-B (Zugfeder-Anschlusstechnik)
BL20-P4S-SBBC-B (Schraub-Anschlusstechnik)
Für die zweite BL20-BR-24VDC-RED in einer Potentialgruppe (Gruppe n > 1, Steckplatz 2) ist eines der
folgenden Basismodule zu verwenden:
BL20-S4T-SBBC (Zugfeder-Anschlusstechnik)
BL20-S4S-SBBC (Schraub-Anschlusstechnik)
D301314 0913 - BL20-BR-24VDC-RED
BL20-BR-24VDC-RED
BL20-BR-24VDC-RED
weitere Module
Steckplatz 2.1
BL20-S4x-SBBC
Steckplatz 1.1
BL20-P4x-SBBC-G
24 VDC 24 VDC
Potentialgruppe 1
BL20-BR-24VDC-RED
BL20-BR-24VDC-RED
weitere Module
Steckplatz 2.2
BL20-S4x-SBBC
Steckplatz 1.2
BL20-P4x-SBBC-B
24 VDC 24 VDC
Potentialgruppe 2
3-5
