Prozessdaten des Moduls
Modbus TCP
In Modbus TCP werden die Prozessdaten der kompletten Station gemappt.
Das folgende Beispiel zeigt einen Stationsreport einer BL20-Station mit 4 BL20-BR-24VDC-RED (zwei
jeweils redundant versorgte Potentialgruppen, siehe auch
GW-EN und redundanter
DTM).

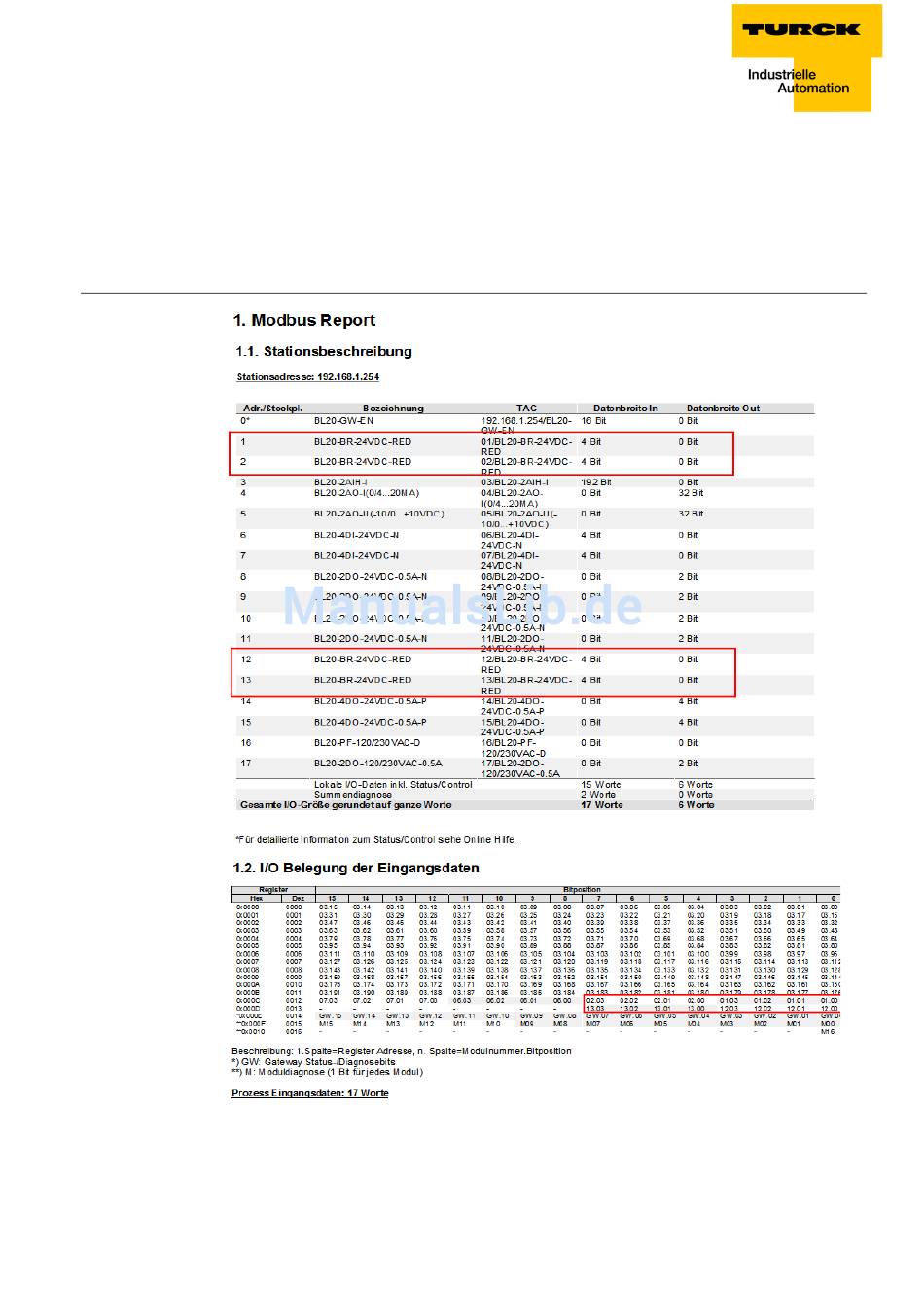

Abbildung 2-3:
Modbus-Report,
Mapping der
Prozesseingabe-
Bits
D301314 0913 - BL20-BR-24VDC-RED
Spannungsversorgung) generiert mit der Software I/O-ASSISTANT (FDT/
Abbildung 3-2: Stations aufbau mit BL20-
2-7
