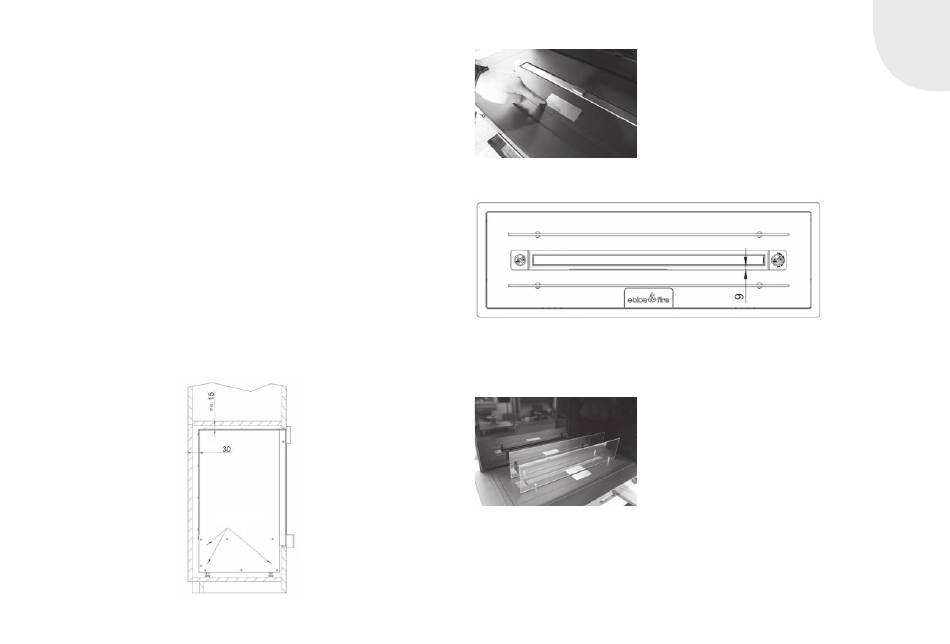

6.6.2 MONTAGE QUADRA-INSIDE

1. Zur Montageerleichterung kann die Lufteintritts- und Luftaustrittsblende
demontiert werden.
2. Setzen Sie die ebios Brennzelle in den vorgefertigten Innenraum des
Möbels und richten diese aus.
3. Verschrauben Sie die Brennzelle durch den unteren Gehäuseinnenraum
mit der Möbelseitenwand. Hierzu sind jeweils links und rechts 3 Befes-
tigungsbohrungen vorgesehen (Abb. 6). Verwenden Sie dafür geeignete
Schrauben.
4. Montieren Sie die Frontplatten.
5. Setzen Sie die Quadra-Inside in den vorgefertigten Ausschnitt des
Brennzellenbrennraumes ein. (Abb. 6a)
6. Schließen Sie die Gehäuseabdeckung der Quadra-Inside. Bitte beachten
Sie die korrekte Platzierung, so dass sich zwischen Gehäuseabdeckung
und Flammenbereich ein gleichmäßiger (siehe Abb. 7) Luftspalt befindet,
damit eine ausreichende Luftzufuhr gewährleistet wird. Andernfalls kann
es zu Verrußungen der Gehäuseabdeckung und einem ungleichmäßigen
Flammenbild kommen.
7. Anschließend werden die 2 Schutzscheiben eingesetzt (Bild 1).
min.
Befestigungs-
bohrungen
Abb. 6
D 31
Abb. 6a
Abb. 7 Luftspalt ca. 9 mm (ohne Abdeckblech)
Bild 1
