• Sämtliche Zuluftöffnungen und Hinterlüftungen sind freizuhalten und
dürfen nicht versperrt werden, da es sonst zu einem Wärmestau kom-
men kann. Brandgefahr!
• Der Mindestquerschnitt an freier Öffnung für die Zuluft in einem
Möbel beträgt 200 cm / 400 cm² (I SL / II SL). Die Hinterlüftungen
2
sind dementsprechend ausreichend zu dimensionieren.
• Der Bereich unterhalb des Quadra Inside Automatic I SL oder II SL-
Gehäuses (Gehäuseraum, Abb. 1) darf nicht als Stauraum genutzt wer-
den. Stauraum und Gehäuseraum sind räumlich durch einen Zwischen-
boden und eine Rückwand voneinander zu trennen.
1 Quadra Inside Automatic I SL oder II SL 5
2 Ober-/Tischplatte 6
3 Gehäuseraum 7
4 Stauraum 8

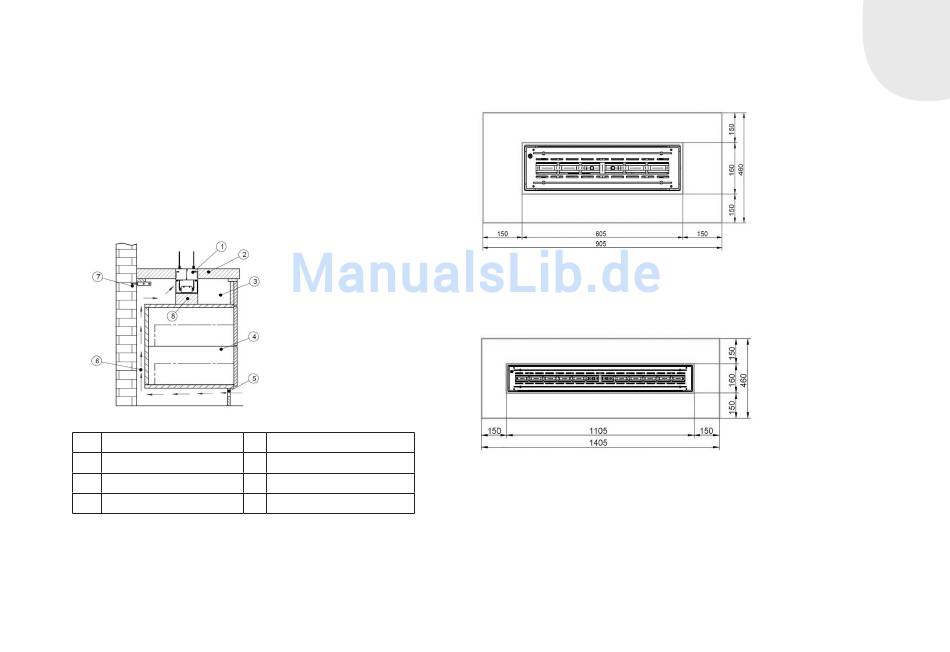

Abb. 1 Beispiel Auszugschrank
Lufteintrittsöffnung
200 cm² / 400 cm² (I SL / II SL)
Hinterlüftung
Wandverankerung
ggf. Sockelfuß
D 9
2.6.1 MINDESTMASSE FÜR DIE
MÖBELKONSTRUKTION
Abb. 2a Mindestmaße Ober-/Tischplatte Quadra Inside
Automatic I SL mit Rahmen
Abb. 2b Mindestmaße Ober-/Tischplatte Quadra Inside
Automatic II mit Rahmen
