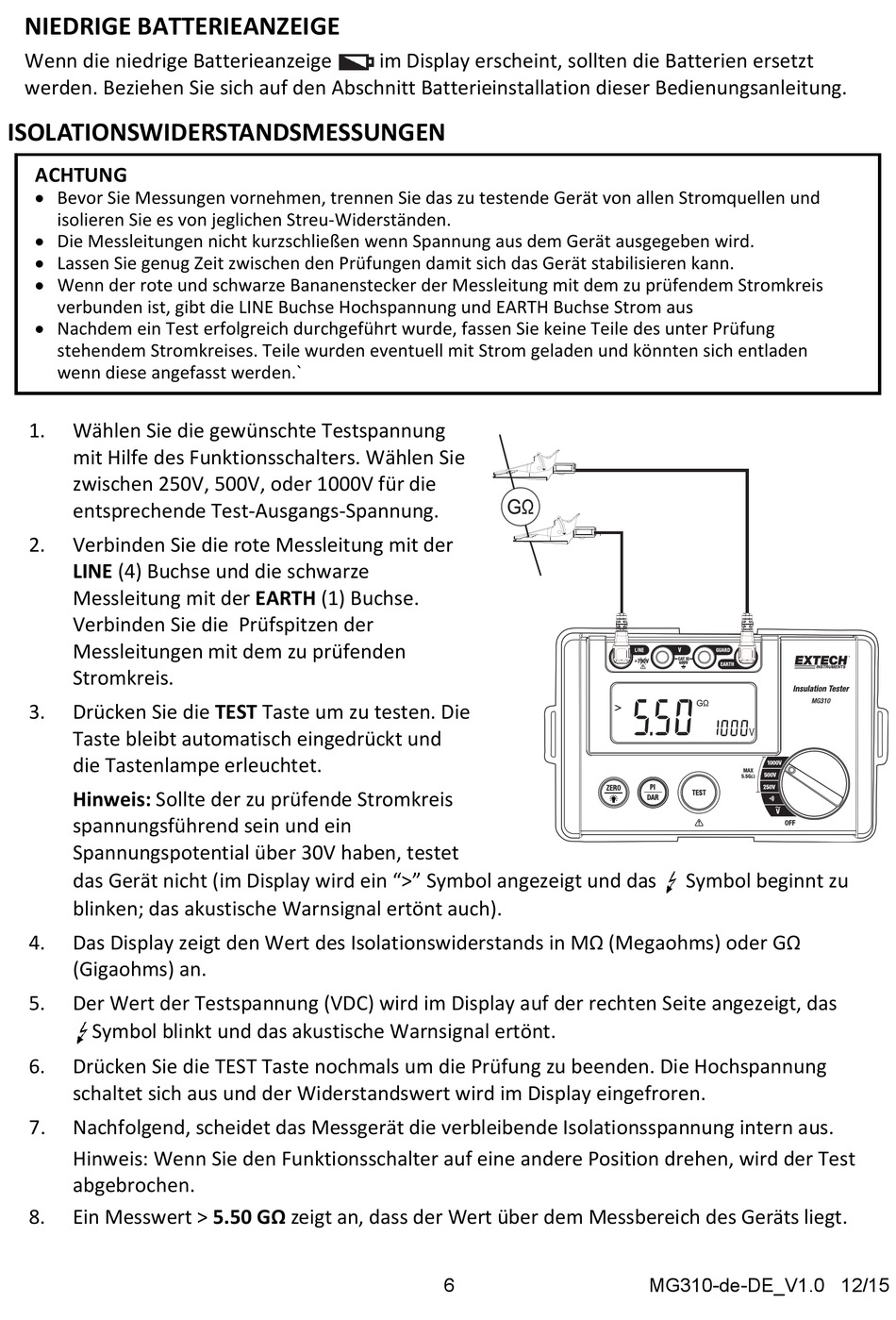

NIEDRIGE BATTERIEANZEIGE
Wenn die niedrige Batterieanzeige
werden. Beziehen Sie sich auf den Abschnitt Batterieinstallation dieser Bedienungsanleitung.
ISOLATIONSWIDERSTANDSMESSUNGEN
ACHTUNG
Bevor Sie Messungen vornehmen, trennen Sie das zu testende Gerät von allen Stromquellen und
isolieren Sie es von jeglichen Streu‐Widerständen.
Die Messleitungen nicht kurzschließen wenn Spannung aus dem Gerät ausgegeben wird.
Lassen Sie genug Zeit zwischen den Prüfungen damit sich das Gerät stabilisieren kann.
Wenn der rote und schwarze Bananenstecker der Messleitung mit dem zu prüfendem Stromkreis
verbunden ist, gibt die LINE Buchse Hochspannung und EARTH Buchse Strom aus
Nachdem ein Test erfolgreich durchgeführt wurde, fassen Sie keine Teile des unter Prüfung
stehendem Stromkreises. Teile wurden eventuell mit Strom geladen und könnten sich entladen
wenn diese angefasst werden.`
1.
Wählen Sie die gewünschte Testspannung
mit Hilfe des Funktionsschalters. Wählen Sie
zwischen 250V, 500V, oder 1000V für die
entsprechende Test‐Ausgangs‐Spannung.
2.
Verbinden Sie die rote Messleitung mit der
LINE (4) Buchse und die schwarze
Messleitung mit der EARTH (1) Buchse.
Verbinden Sie die Prüfspitzen der
Messleitungen mit dem zu prüfenden
Stromkreis.
3.
Drücken Sie die TEST Taste um zu testen. Die
Taste bleibt automatisch eingedrückt und
die Tastenlampe erleuchtet.
Hinweis: Sollte der zu prüfende Stromkreis
spannungsführend sein und ein
Spannungspotential über 30V haben, testet
das Gerät nicht (im Display wird ein ">" Symbol angezeigt und das Symbol beginnt zu
blinken; das akustische Warnsignal ertönt auch).
4.
Das Display zeigt den Wert des Isolationswiderstands in MΩ (Megaohms) oder GΩ
(Gigaohms) an.
5.
Der Wert der Testspannung (VDC) wird im Display auf der rechten Seite angezeigt, das
Symbol blinkt und das akustische Warnsignal ertönt.
6.
Drücken Sie die TEST Taste nochmals um die Prüfung zu beenden. Die Hochspannung
schaltet sich aus und der Widerstandswert wird im Display eingefroren.
7.
Nachfolgend, scheidet das Messgerät die verbleibende Isolationsspannung intern aus.
Hinweis: Wenn Sie den Funktionsschalter auf eine andere Position drehen, wird der Test
abgebrochen.
8.
Ein Messwert > 5.50 GΩ zeigt an, dass der Wert über dem Messbereich des Geräts liegt.
im Display erscheint, sollten die Batterien ersetzt
6
MG310-de-DE_V1.0 12/15
