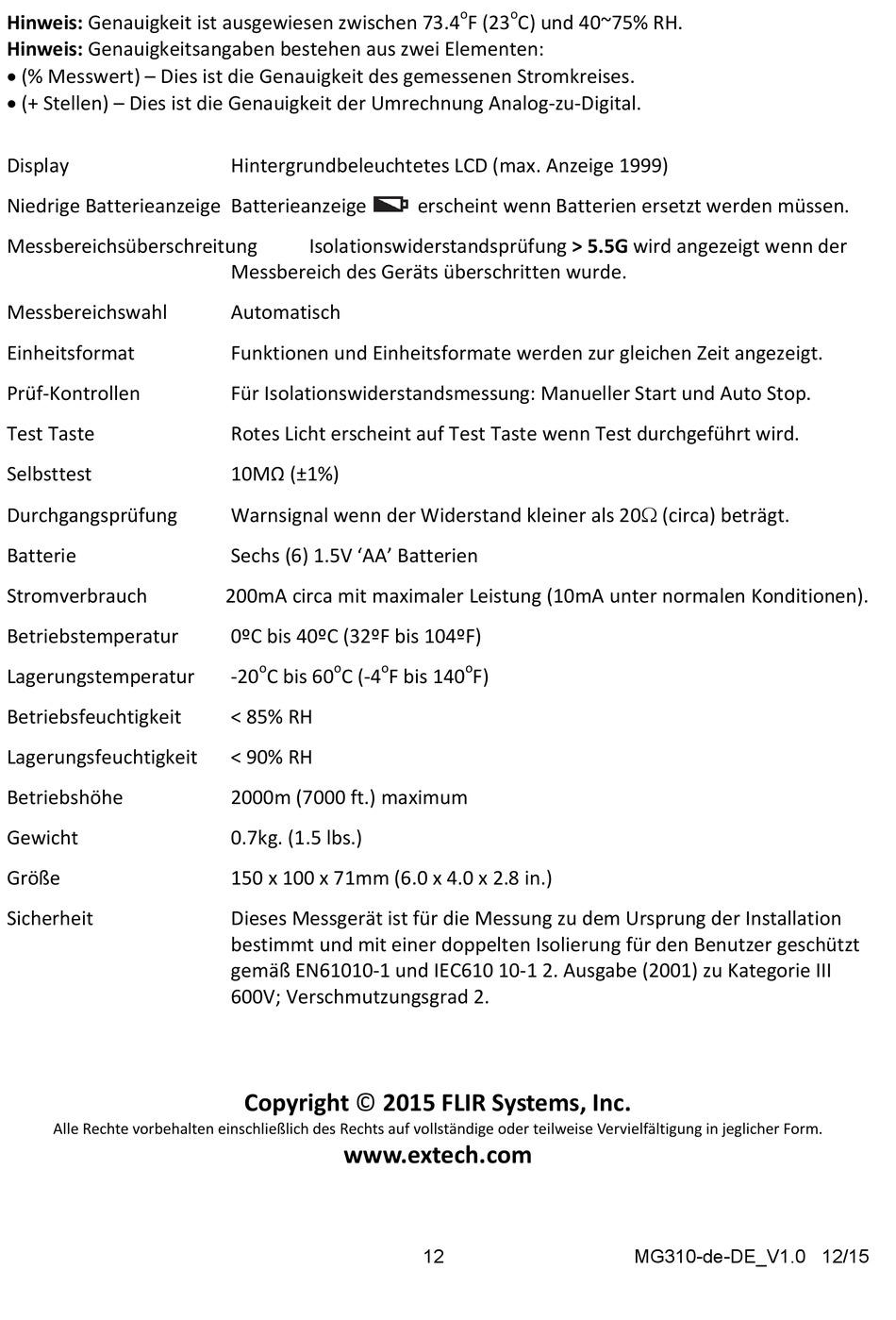

Hinweis: Genauigkeit ist ausgewiesen zwischen 73.4
Hinweis: Genauigkeitsangaben bestehen aus zwei Elementen:
 (% Messwert) – Dies ist die Genauigkeit des gemessenen Stromkreises.
 (+ Stellen) – Dies ist die Genauigkeit der Umrechnung Analog‐zu‐Digital.
Display
Niedrige Batterieanzeige  Batterieanzeige
Messbereichsüberschreitung
Messbereichswahl
Einheitsformat
Prüf‐Kontrollen
Test Taste
Selbsttest
Durchgangsprüfung
Batterie
Stromverbrauch
Betriebstemperatur
Lagerungstemperatur
Betriebsfeuchtigkeit
Lagerungsfeuchtigkeit
Betriebshöhe
Gewicht
Größe
Sicherheit

Alle Rechte vorbehalten einschließlich des Rechts auf vollständige oder teilweise Vervielfältigung in jeglicher Form.
Hintergrundbeleuchtetes LCD (max. Anzeige 1999)
Isolationswiderstandsprüfung > 5.5G wird angezeigt wenn der
Messbereich des Geräts überschritten wurde.
Automatisch
Funktionen und Einheitsformate werden zur gleichen Zeit angezeigt.
Für Isolationswiderstandsmessung: Manueller Start und Auto Stop.
Rotes Licht erscheint auf Test Taste wenn Test durchgeführt wird.
10MΩ (±1%)
Warnsignal wenn der Widerstand kleiner als 20 (circa) beträgt.
Sechs (6) 1.5V 'AA' Batterien
200mA circa mit maximaler Leistung (10mA unter normalen Konditionen).
0ºC bis 40ºC (32ºF bis 104ºF)
o
o
o
‐20
C bis 60
C (‐4
F bis 140
< 85% RH
< 90% RH
2000m (7000 ft.) maximum
0.7kg. (1.5 lbs.)
150 x 100 x 71mm (6.0 x 4.0 x 2.8 in.)
Dieses Messgerät ist für die Messung zu dem Ursprung der Installation
bestimmt und mit einer doppelten Isolierung für den Benutzer geschützt
gemäß EN61010‐1 und IEC610 10‐1 2. Ausgabe (2001) zu Kategorie III
600V; Verschmutzungsgrad 2.
Copyright © 2015 FLIR Systems, Inc.
www.extech.com
o
o
F (23
C) und 40~75% RH.
erscheint wenn Batterien ersetzt werden müssen.
o
F)

12
MG310-de-DE_V1.0 12/15
