LED USB Funkcija
Izsl. Nenorit datu komunikācija, izmantojot USB.
Mirgo zaļā Datu komunikācija, izmantojot USB.
krāsā
LED Funkcija
BLUETOOTH
Izsl. Nenorit datu komunikācija, izmantojot "Blueto-
oth".
Mirgo zaļā Datu komunikācija, izmantojot "Bluetooth".
krāsā
LED Funkcija
DIAGNOS-
TIKA
Izsl. Nenorit datu apmaiņa ar vadības ierīci.
Izgaismota Datu apmaiņa ar vadības ierīci.
zaļā krāsā
Taustiņš "Recovery Mode"
i
Taustiņu "Recovery Mode" izmanto tikai, lai funkciju
traucējumu gadījumā KTS 560 / 590 veiktu aparāt-
programmatūras atjaunināšanu.
Pēc tam, kad nospiests taustiņš "Recovery Mode" >3
sekundes sarkanā krāsā izgaismojas LED TRAUCĒJUMS
un, izmantojot DDC (Diagnostic Device Configuration),
var veikt aparātprogrammatūras atjaunināšanu. Kad ir
pabeigta aparātprogrammatūras atjaunināšana, LED
TRAUCĒJUMS vairs nedrīkst būt izgaismota.
Ja pēc taustiņa "Recovery Mode" nospiešanas nav
veicama aparātprogrammatūras atjaunināšana, nepie-
ciešams atslēgt sprieguma padevi un USB savienojuma
vadu. Pēc tam, kad atkal pieslēgta sprieguma padeve,
LED TRAUCĒJUMS nedrīkst būt izgaismota.
3.5 Īpaši piederumi
Papildu informācija par īpašajiem piederumiem, piemē-
ram, transportlīdzekļu specifiskiem pieslēgumu vadiem,
papildu mērvadiem un savienojuma vadiem ir pieejama
pie "Bosch" izplatītāja.
Robert Bosch GmbH
Ierīces apraksts | KTS 560 / 590 (KTS 5a Series) | 251 |
3.6 Apkalpošana
KTS 560 / 590 iespējams pieslēgt datoram/portatīvajam
datoram, izmantojot radiosakarus (Bluetooth) vai USB
pieslēgvietu. Ja izmanto radiosakarus, datorā/portatīva-
jā datorā jāiesprauž "Bluetooth" USB adapteri.
i
Radiosakarus starp KTS 560 / 590 un datoru/portatī-
vo datoru var izveidot tikai ar piegādes komplektāci-
jā ietverto "Bluetooth" USB adapteri.
i
DCU 100 / 130 / 220, kam ir iekšēja "Bluetooth" apa-
ratūra, USB adapteris nav nepieciešams.
3.6.1 Komutācijas shēma
9
7

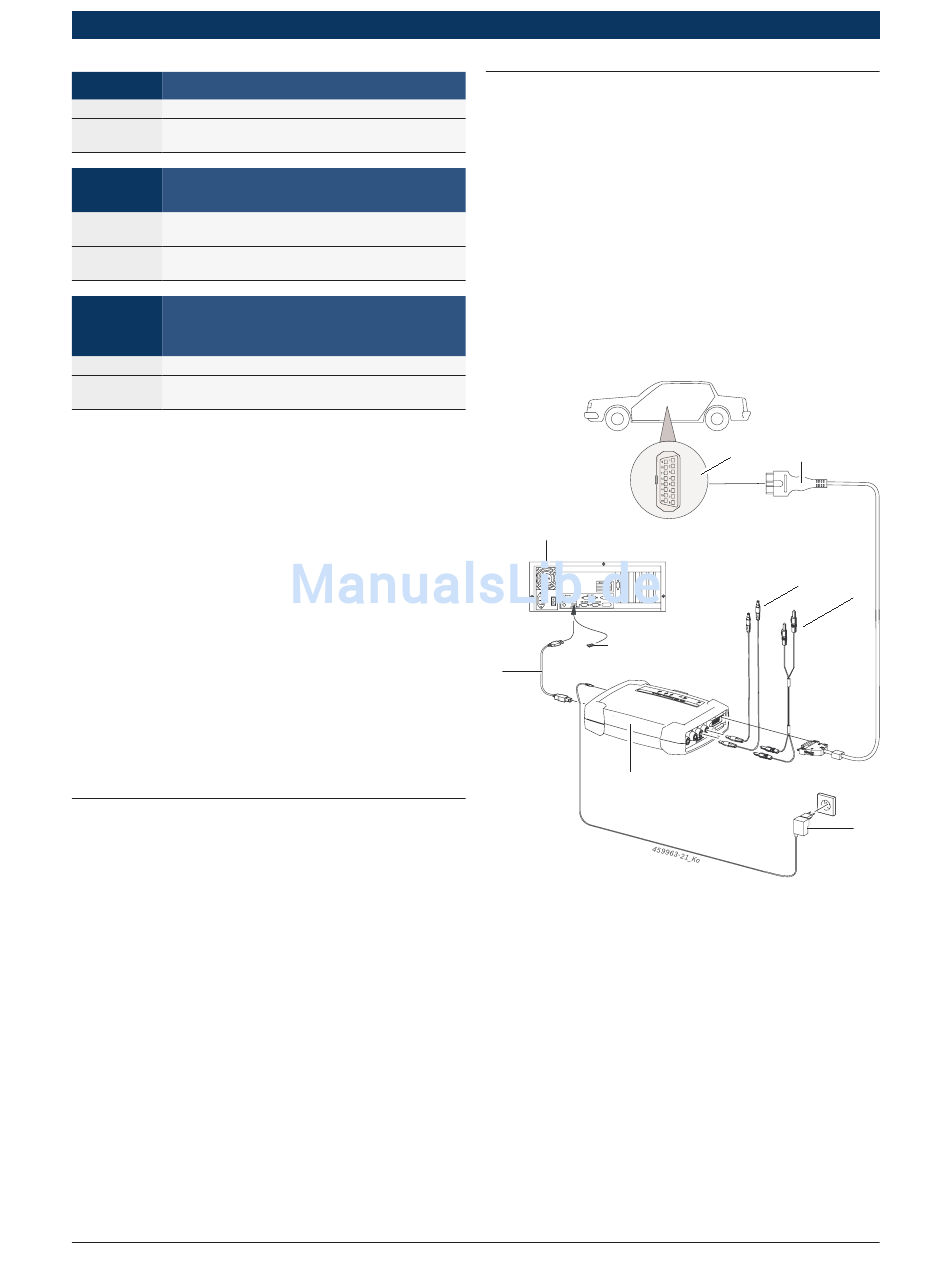

Att. 6: Komutācijas shēmas paraugs KTS 590
1 OBD saskarne transportlīdzeklī
2 OBD pieslēguma vads
3 mērvadi
4 mērvadi (KTS 590)
5 barošanas bloks
6 KTS 590
7 USB savienojuma vads
8 Bluetooth USB adapteris USB 3.0
9 dators (portatīvais dators)
1
8
6
1 689 989 223
lv
2
3
4
5
|
