tr | 174 | KTS 560 / 590 (KTS 5a Series) | Cihaz tanıtımı
USB LED'İ Fonksiyon
Kapalı USB üzerinden veri iletişimi yok.
Yeşil renk- USB üzerinden veri iletişimi.
te yanıp sö-
nüyor
BLUETOOTH Fonksiyon
LED'İ
Kapalı Bluetooth üzerinden veri iletişimi yok.
Yeşil renk- Bluetooth üzerinden veri iletişimi.
te yanıp sö-
nüyor
ARIZA TEŞ- Fonksiyon
HİS
LED'İ
Kapalı Kontrol ünitesi ile veri iletişimi yok.
Yeşil renkte Kontrol ünitesi ile veri iletişimi var.
yanıyor
"Recovery Mode" tuşu
i
"Recovery Mode" tuşu, sadece çalışma bozukluk-
larında KTS 560 / 590 modülünde bir Firmware
güncellemesi uygulamak için kullanılır.
"Recovery Mode" tuşu >3 saniye basılı tutulduktan
sonra ARIZA LED'i kırmızı renkte yanar DDC (Diagnostic
Device Configuration) üzerinden bir Firmware güncelle-
mesi uygulanabilir. Firmware güncellemesi uygulandık-
tan sonra ARIZA LED'i artık yanmamalıdır.
"Recovery Mode" tuşuna basıldıktan sonra Firmware
güncellemesi uygulanmayacağı takdirde, gerilim besle-
mesi kablosu ve USB bağlantı kablosu ayrılmalıdır. Ge-
rilim beslemesi kablosu tekrar takıldıktan sonra ARIZA
LED'i tekrar sönmelidir.
|
1 689 989 223 2016-07-20
3.5 Özel aksesuar
Örneğin araca özgü bağlantı kabloları, diğer ölçme ve
bağlantı kabloları gibi özel aksesuarlara ilişkin bilgileri,
Bosch Yetkili Satıcı'dan edinebilirsiniz.
3.6 Kullanım
KTS 560 / 590, radyo dalga (Bluetooth) veya USB arabi-
rimi üzerinden masaüstü/dizüstü bilgisayara bağlanabi-
lir. Bir radyo dalga bağlantısında, USB Bluetooth adap-
törü masaüstü/dizüstü bilgisayara takılmalıdır.
i
KTS 560 / 590 ile masaüstü/dizüstü bilgisayar
arasındaki radyo dalga bağlantısı, sadece teslimat
kapsamında bulunan USB Bluetooth adaptörü ile
kurulabilir.
i
Dahili Bluetooth donanımlı DCU 100 / 130 / 220'de,
teslimat kapsamında yer alan USB Bluetooth adaptö-
rüne gerek duyulmaz.
3.6.1 Bağlantı planı
9
8
7
6

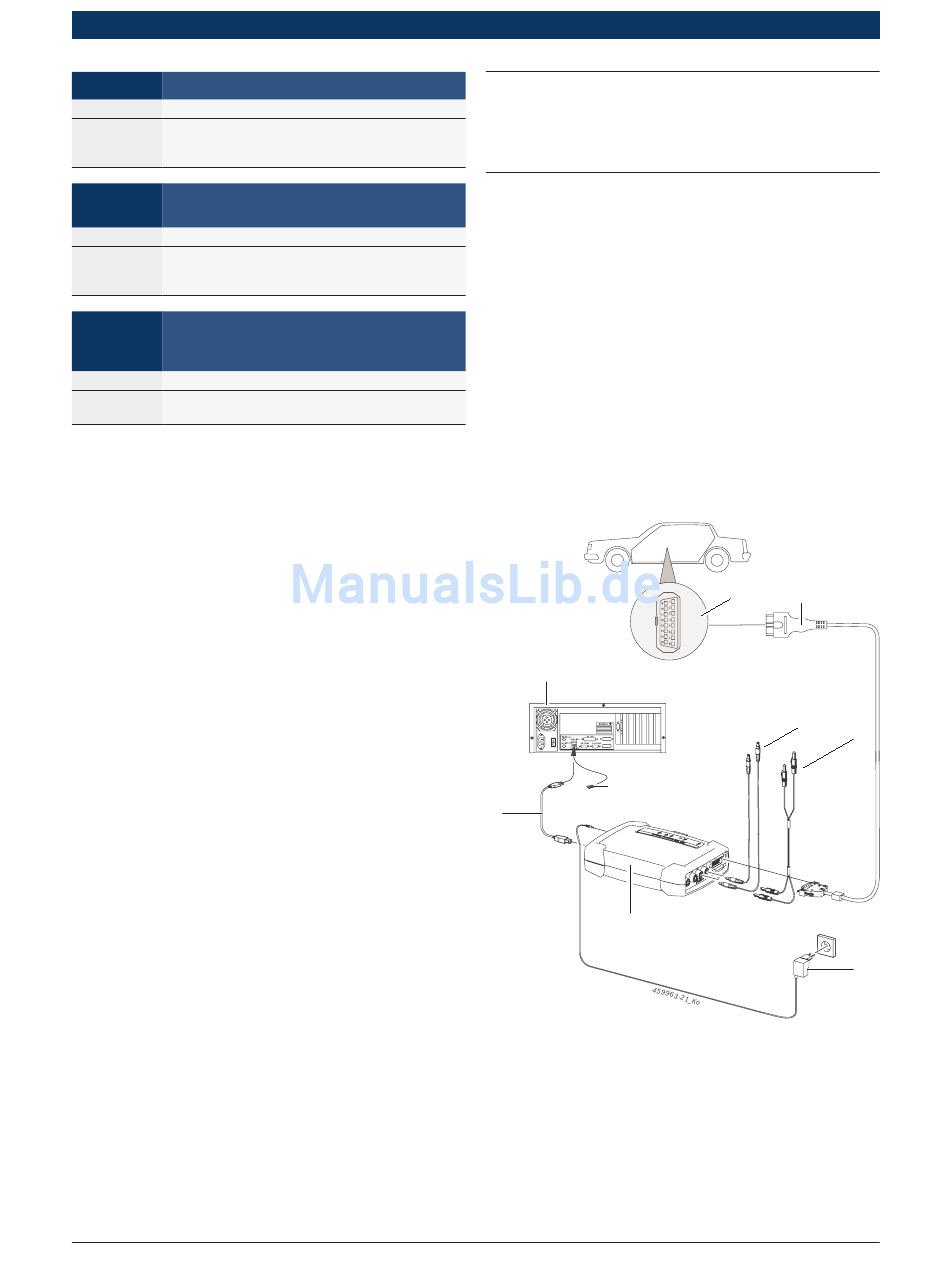

Şek. 6: KTS 590 örneğinde bağlantı planı
1 Motorlu taşıttaki OBD arabirimi
2 OBD bağlantı kablosu
3 Ölçüm kabloları
4 Ölçüm kabloları (KTS 590)
5 Güç adaptörü
6 KTS 590
7 USB bağlantı kablosu
8 USB 3.0 için USB Bluetooth adaptörü
9 Masaüstü bilgisayar (dizüstü bilgisayar)
1 2
3
4
5
