ro | 162 | KTS 560 / 590 (KTS 5a Series) | Descrierea aparatelor

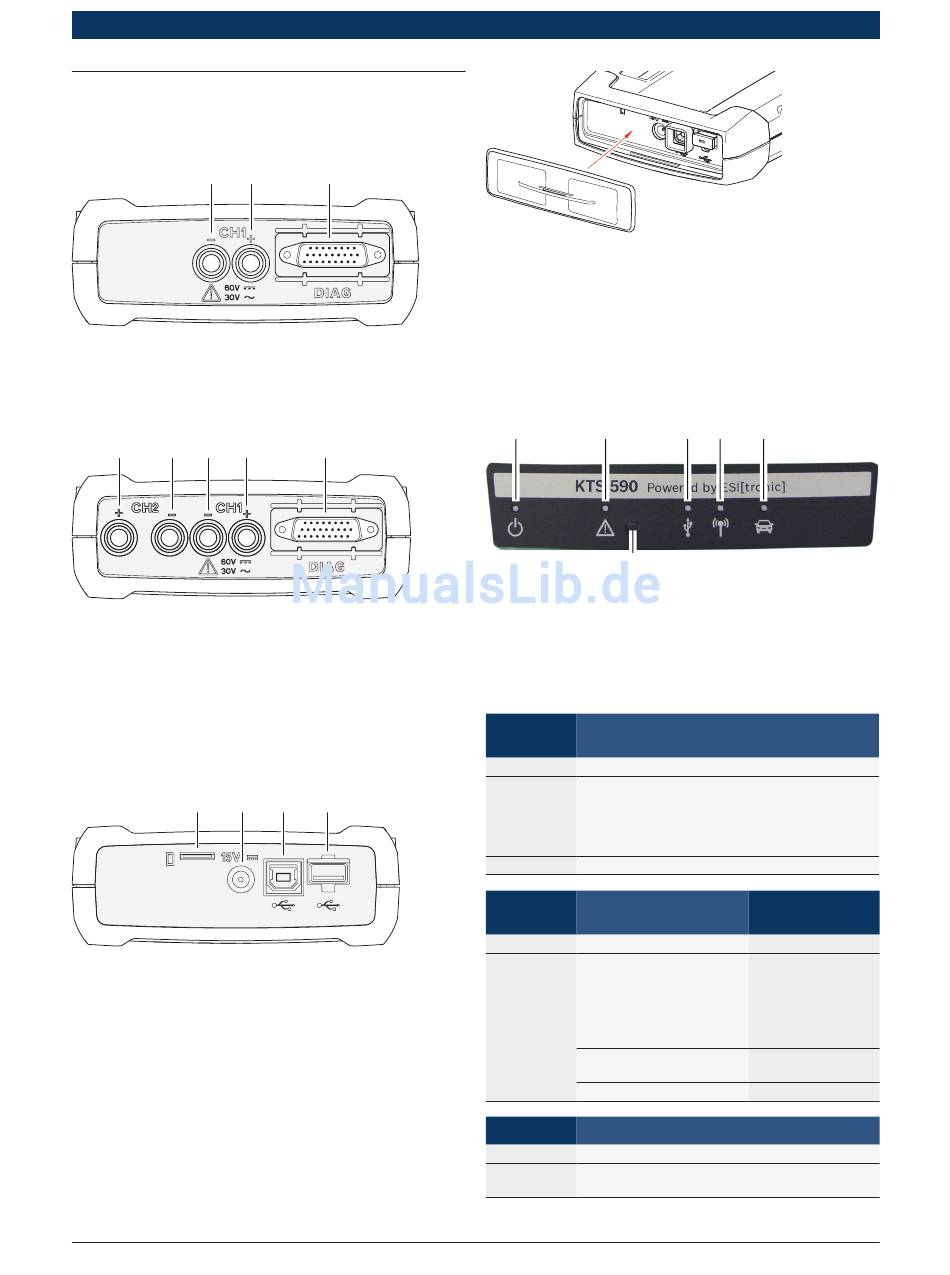

3.4 Tester sistem
3.4.1 Bară de diagnosticare/bară de măsurare
1 2
Fig. 1: Bară de diagnosticare/bară de măsurare KTS 560
1 Intrare de măsurare CH1(–), albastru
2 Intrare de măsurare CH1(+), galben
3 Racord cablu de conexiune OBD (DIAG)
1 2 3 4
Fig. 2: Bară de diagnosticare/bară de măsurare KTS 590
1 Intrare de măsurare CH2(+), roşu
2 Intrare de măsurare CH2(–), negru
3 Intrare de măsurare CH1(–), albastru
4 Intrare de măsurare CH1(+), galben
5 Racord cablu de conexiune OBD (DIAG)
3.4.2 Bară de conexiune
1 2
Fig. 3: Bară de conexiune
1 Slot carduri de memorie (nicio funcţie)
2 Racord sursă de alimentare
3 Port USB
4 Adaptor Bluetooth USB (este conectat din fabrică)
|
1 689 989 223 2016-07-20
3
459963-03_Ht
5
459963-05_Ht
3 4
459963-06_Ht
Fig. 4: Bară de conexiune cu capac de protecţie
i
Bara de conexiune este protejată împotriva deteri-
orărilor mecanice, a murdăriei sau apei cu ajutorul
capacului de protecţie inclus în pachetul de livrare.
3.4.3 Afişaj de stare al LED-urilor
1 2
6
Fig. 5: Afişaj de stare LED
1 LED PORNIT/OPRIT
2 DEFECŢIUNE LED
3 LED USB
4 LED BLUETOOTH
5 DIAGNOSTICARE LED
6 Tasta "Recovery Mode"
LED POR- Funcţie
NIT/OPRIT
Aprins verde KTS 560 / 590 disponibil pentru funcţionare.
Intermitent KTS 560 / 590 se conectează numai prin ca-
verde blul de conectare USB (alimentare cu tensiune
prin reţea sau cablu de conexiune OBD lipsă).
KTS 560 / 590 nu este disponibil pentru funcţi-
onare.
Oprit Alimentarea cu tensiune lipseşte.
DEFECŢIUNE Funcţie
LED
Oprit Nicio defecţiune
Aprins roşu Avarie hardware/firmware
Alimentare cu tensiune
> 36 V
"Recovery Mode" activat
LED USB Funcţie
Oprit Niciun schimb de date prin USB.
Intermitent Schimb de date prin USB.
verde
3 4 5
459963-09_Ko
Măsură
Niciuna.
Scoateţi şi apoi re-
introduceţi cablul
de conectare USB şi
sursa de alimentare.
Efectuaţi actualiza-
rea firmware.
Verificaţi alimenta-
rea cu tensiune.
Executaţi Recovery.
