no | 118 | KTS 560 / 590 (KTS 5a Series) | Enhetsbeskrivelse
3.4 Systemtester
3.4.1 Diagnoselist/målelist
1 2

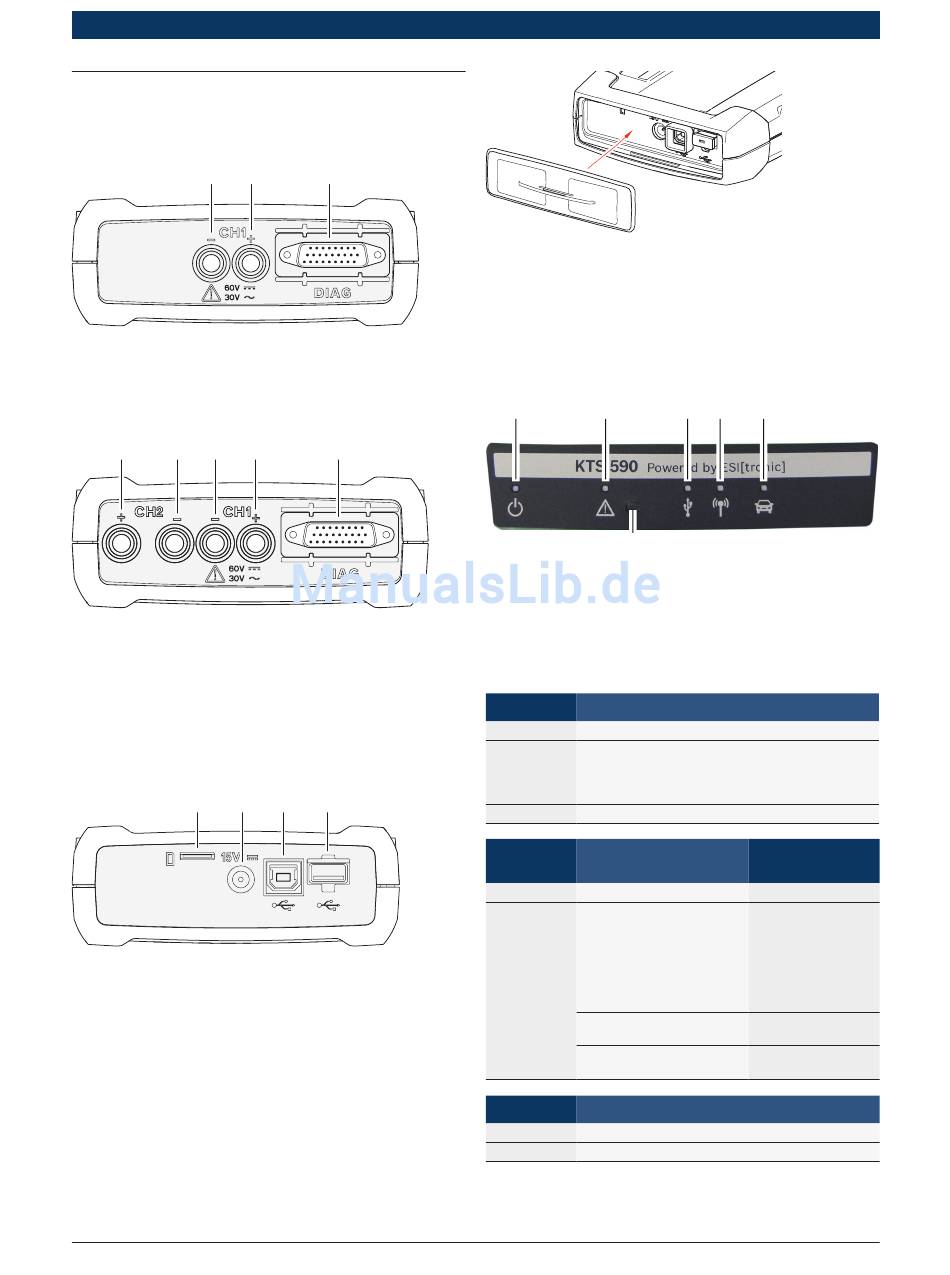

Fig. 1: Diagnoselist/målelist KTS 560
1 Måleinngang CH1(–), blå
2 Måleinngang CH1(+), gul
3 Tilkobling OBD-tilkoblingsledning (DIAG)
1 2
3
Fig. 2: Diagnoselist/målelist KTS 590
1 Måleinngang CH2(+), rød
2 Måleinngang CH2(–), svart
3 Måleinngang CH1(–), blå
4 Måleinngang CH1(+), gul
5 Tilkobling OBD-tilkoblingsledning (DIAG)
3.4.2 Tilkoblingslist
1 2
Fig. 3: Tilkoblingslist
1 Lagerkort-spor (uten funksjon)
2 Nettilkobling
3 USB-kontakt
4 Bluetooth USB-adapter (er koblet til fra fabrikk)
|
1 689 989 223 2016-07-20
3
459963-03_Ht
4 5
459963-05_Ht
3 4
459963-06_Ht
Fig. 4: Rekkeklemme med beskyttelseskappe
i
Beskytt rekkeklemmen mot mekanisk skade, smuss
eller vann med den medfølgende beskyttelseshetten.
3.4.3 Statusindikering til LEDer
1 2
6
Fig. 5: Statusindikering LED
1 LED PÅ/AV
2 LED FEIL
3 LED USB
4 LED BLUETOOTH
5 LED DIAGNOSE
6 Tast "Recovery Mode"
LED PÅ/AV Funksjon
Lyser grønt KTS 560 / 590 klar til drift.
Blinker grønt KTS 560 / 590 er kun tilkoblet via USB-forbin-
delsesledningen (spenningsforsyning via nett-
del eller OBD-tilkoblingsledning mangler).
KTS 560 / 590 er ikke driftsklar.
Av Strømforsyning mangler.
LED Funksjon
FEIL
Av Ingen feil
Lyser rødt Feil hardware/firmware
Spenningsforsyning > 36 V
"Recovery Mode" aktivert
LED USB Funksjon
Av Ingen datakommunikasjon over USB.
Blinker grønt Datakommunikasjon over USB.
3 4 5
459963-09_Ko
Tiltak
Ingen.
Koble fra USB-for-
bindelseskabelen
og spenningsforsy-
ningen og koble de
til igjen.
Utfør firmware-opp-
dateringen.
Kontroller spen-
ningsforsyningen.
Gjennomføre Reco-
very.
