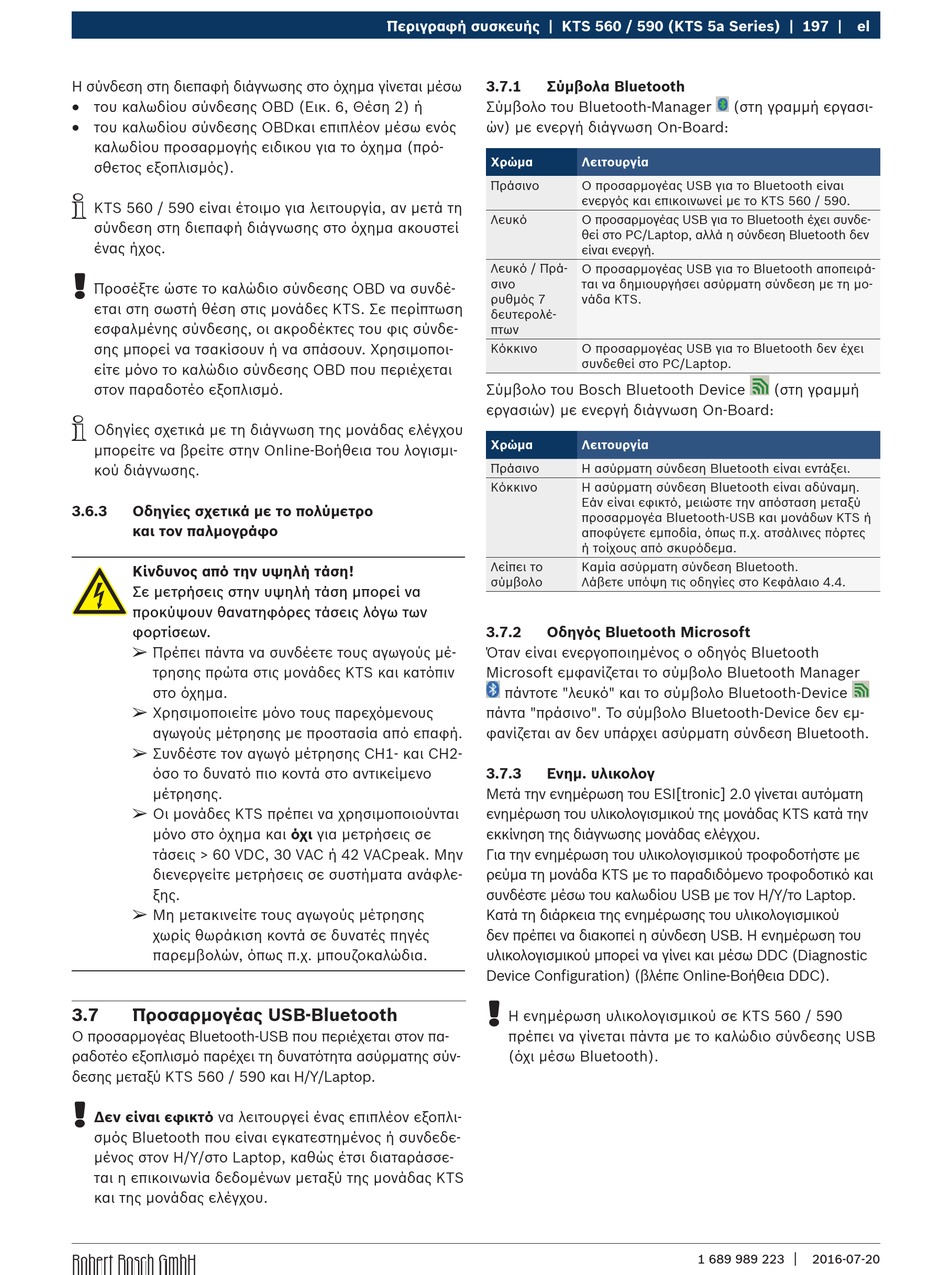

Bosch KTS 560 Originalbetriebsanleitung Seite 197

Η σύνδεση στη διεπαφή διάγνωσης στο όχημα γίνεται μέσω
R
του καλωδίου σύνδεσης OBD (Εικ. 6, Θέση 2) ή
R
του καλωδίου σύνδεσης OBDκαι επιπλέον μέσω ενός
καλωδίου προσαρμογής ειδικου για το όχημα (πρό-
σθετος εξοπλισμός).
i
KTS 560 / 590 είναι έτοιμο για λειτουργία, αν μετά τη
σύνδεση στη διεπαφή διάγνωσης στο όχημα ακουστεί
ένας ήχος.
!
Προσέξτε ώστε το καλώδιο σύνδεσης OBD να συνδέ-
εται στη σωστή θέση στις μονάδες KTS. Σε περίπτωση
εσφαλμένης σύνδεσης, οι ακροδέκτες του φις σύνδε-
σης μπορεί να τσακίσουν ή να σπάσουν. Χρησιμοποι-
είτε μόνο το καλώδιο σύνδεσης OBD που περιέχεται
στον παραδοτέο εξοπλισμό.
i
Οδηγίες σχετικά με τη διάγνωση της μονάδας ελέγχου
μπορείτε να βρείτε στην Online-Βοήθεια του λογισμι-
κού διάγνωσης.
3.6.3 Οδηγίες σχετικά με το πολύμετρο
και τον παλμογράφο
Κίνδυνος από την υψηλή τάση!
Σε μετρήσεις στην υψηλή τάση μπορεί να
προκύψουν θανατηφόρες τάσεις λόγω των
φορτίσεων.
¶
Πρέπει πάντα να συνδέετε τους αγωγούς μέ-
τρησης πρώτα στις μονάδες KTS και κατόπιν
στο όχημα.
¶
Χρησιμοποιείτε μόνο τους παρεχόμενους
αγωγούς μέτρησης με προστασία από επαφή.
¶
Συνδέστε τον αγωγό μέτρησης CH1- και CH2-
όσο το δυνατό πιο κοντά στο αντικείμενο
μέτρησης.
¶
Οι μονάδες KTS πρέπει να χρησιμοποιούνται
μόνο στο όχημα και όχι για μετρήσεις σε
τάσεις > 60 VDC, 30 VAC ή 42 VACpeak. Μην
διενεργείτε μετρήσεις σε συστήματα ανάφλε-
ξης.
¶
Μη μετακινείτε τους αγωγούς μέτρησης
χωρίς θωράκιση κοντά σε δυνατές πηγές
παρεμβολών, όπως π.χ. μπουζοκαλώδια.
3.7 Προσαρμογέας USB-Bluetooth
Ο προσαρμογέας Bluetooth-USB που περιέχεται στον πα-
ραδοτέο εξοπλισμό παρέχει τη δυνατότητα ασύρματης σύν-
δεσης μεταξύ KTS 560 / 590 και Η/Υ/Laptop.
!
Δεν είναι εφικτό να λειτουργεί ένας επιπλέον εξοπλι-
σμός Bluetooth που είναι εγκατεστημένος ή συνδεδε-
μένος στον Η/Υ/στο Laptop, καθώς έτσι διαταράσσε-
ται η επικοινωνία δεδομένων μεταξύ της μονάδας KTS
και της μονάδας ελέγχου.
Robert Bosch GmbH
Περιγραφή συσκευής | KTS 560 / 590 (KTS 5a Series) | 197 | el
3.7.1 Σύμβολα Bluetooth
Σύμβολο του Bluetooth-Manager
ών) με ενεργή διάγνωση On-Board:
Χρώμα
Πράσινο
Λευκό
Λευκό / Πρά-
σινο
ρυθμός 7
δευτερολέ-
πτων
Κόκκινο
Σύμβολο του Bosch Bluetooth Device
εργασιών) με ενεργή διάγνωση On-Board:
Χρώμα
Πράσινο
Κόκκινο
Λείπει το
σύμβολο
3.7.2 Οδηγός Bluetooth Microsoft
Όταν είναι ενεργοποιημένος ο οδηγός Bluetooth
Microsoft εμφανίζεται το σύμβολο Bluetooth Manager
πάντοτε "λευκό" και το σύμβολο Bluetooth-Device
πάντα "πράσινο". Το σύμβολο Bluetooth-Device δεν εμ-
φανίζεται αν δεν υπάρχει ασύρματη σύνδεση Bluetooth.
3.7.3 Ενημ. υλικολογ
Μετά την ενημέρωση του ESI[tronic] 2.0 γίνεται αυτόματη
ενημέρωση του υλικολογισμικού της μονάδας KTS κατά την
εκκίνηση της διάγνωσης μονάδας ελέγχου.
Για την ενημέρωση του υλικολογισμικού τροφοδοτήστε με
ρεύμα τη μονάδα KTS με το παραδιδόμενο τροφοδοτικό και
συνδέστε μέσω του καλωδίου USB με τον Η/Υ/το Laptop.
Κατά τη διάρκεια της ενημέρωσης του υλικολογισμικού
δεν πρέπει να διακοπεί η σύνδεση USB. Η ενημέρωση του
υλικολογισμικού μπορεί να γίνει και μέσω DDC (Diagnostic
Device Configuration) (βλέπε Online-Βοήθεια DDC).
!
Η ενημέρωση υλικολογισμικού σε KTS 560 / 590
πρέπει να γίνεται πάντα με το καλώδιο σύνδεσης USB
(όχι μέσω Bluetooth).
(στη γραμμή εργασι-
Λειτουργία
Ο προσαρμογέας USB για το Bluetooth είναι
ενεργός και επικοινωνεί με το KTS 560 / 590.
Ο προσαρμογέας USB για το Bluetooth έχει συνδε-
θεί στο PC/Laptop, αλλά η σύνδεση Bluetooth δεν
είναι ενεργή.
Ο προσαρμογέας USB για το Bluetooth αποπειρά-
ται να δημιουργήσει ασύρματη σύνδεση με τη μο-
νάδα KTS.
Ο προσαρμογέας USB για το Bluetooth δεν έχει
συνδεθεί στο PC/Laptop.
Λειτουργία
Η ασύρματη σύνδεση Bluetooth είναι εντάξει.
Η ασύρματη σύνδεση Bluetooth είναι αδύναμη.
Εάν είναι εφικτό, μειώστε την απόσταση μεταξύ
προσαρμογέα Bluetooth-USB και μονάδων KTS ή
αποφύγετε εμποδία, όπως π.χ. ατσάλινες πόρτες
ή τοίχους από σκυρόδεμα.
Καμία ασύρματη σύνδεση Bluetooth.
Λάβετε υπόψη τις οδηγίες στο Κεφάλαιο 4.4.
1 689 989 223
(στη γραμμή
|
