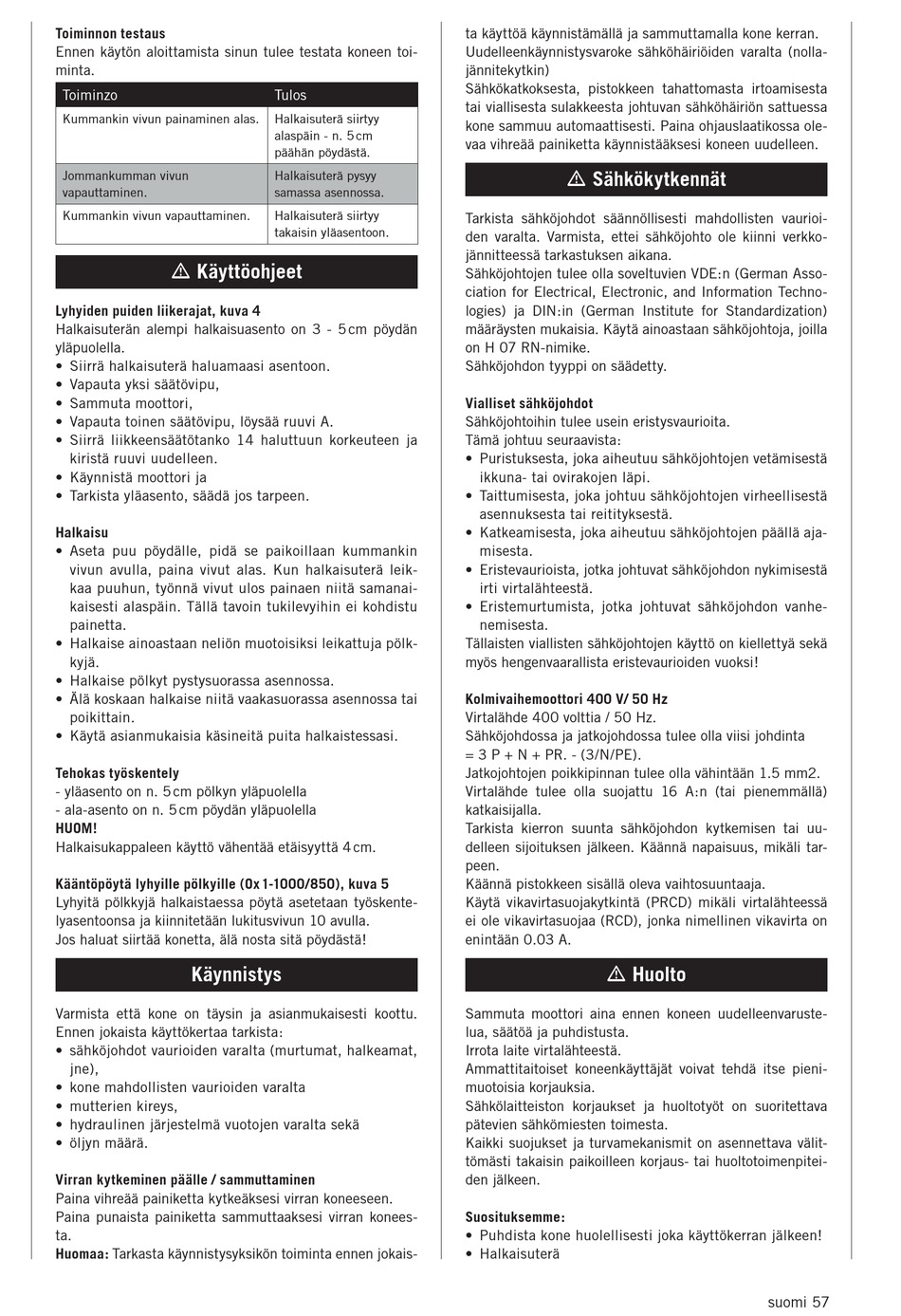

Toiminnon testaus
Ennen käytön aloittamista sinun tulee testata koneen toi-
minta.
Toiminzo
Kummankin vivun painaminen alas.
Jommankumman vivun
vapauttaminen.
Kummankin vivun vapauttaminen.
m Käyttöohjeet
Lyhyiden puiden liikerajat, kuva 4
Halkaisuterän alempi halkaisuasento on 3 - 5 cm pöydän
yläpuolella.
• Siirrä halkaisuterä haluamaasi asentoon.
• Vapauta yksi säätövipu,
• Sammuta moottori,
• Vapauta toinen säätövipu, löysää ruuvi A.
• Siirrä liikkeensäätötanko 14 haluttuun korkeuteen ja
kiristä ruuvi uudelleen.
• Käynnistä moottori ja
• Tarkista yläasento, säädä jos tarpeen.
Halkaisu
• Aseta puu pöydälle, pidä se paikoillaan kummankin
vivun avulla, paina vivut alas. Kun halkaisuterä leik-
kaa puuhun, työnnä vivut ulos painaen niitä samanai-
kaisesti alaspäin. Tällä tavoin tukilevyihin ei kohdistu
painetta.
• Halkaise ainoastaan neliön muotoisiksi leikattuja pölk-
kyjä.
• Halkaise pölkyt pystysuorassa asennossa.
• Älä koskaan halkaise niitä vaakasuorassa asennossa tai
poikittain.
• Käytä asianmukaisia käsineitä puita halkaistessasi.
Tehokas työskentely
- yläasento on n. 5 cm pölkyn yläpuolella
- ala-asento on n. 5 cm pöydän yläpuolella
HUOM!
Halkaisukappaleen käyttö vähentää etäisyyttä 4 cm.
Kääntöpöytä lyhyille pölkyille (Ox 1-1000/850), kuva 5
Lyhyitä pölkkyjä halkaistaessa pöytä asetetaan työskente-
lyasentoonsa ja kiinnitetään lukitusvivun 10 avulla.
Jos haluat siirtää konetta, älä nosta sitä pöydästä!
Käynnistys
Varmista että kone on täysin ja asianmukaisesti koottu.
Ennen jokaista käyttökertaa tarkista:
• sähköjohdot vaurioiden varalta (murtumat, halkeamat,
jne),
• kone mahdollisten vaurioiden varalta
• mutterien kireys,
• hydraulinen järjestelmä vuotojen varalta sekä
• öljyn määrä.
Virran kytkeminen päälle / sammuttaminen
Paina vihreää painiketta kytkeäksesi virran koneeseen.
Paina punaista painiketta sammuttaaksesi virran konees-
ta.
Huomaa: Tarkasta käynnistysyksikön toiminta ennen jokais-
Tulos
Halkaisuterä siirtyy
alaspäin - n. 5 cm
päähän pöydästä.
Halkaisuterä pysyy
samassa asennossa.
Halkaisuterä siirtyy
takaisin yläasentoon.
ta käyttöä käynnistämällä ja sammuttamalla kone kerran.
Uudelleenkäynnistysvaroke sähköhäiriöiden varalta (nolla-
jännitekytkin)
Sähkökatkoksesta, pistokkeen tahattomasta irtoamisesta
tai viallisesta sulakkeesta johtuvan sähköhäiriön sattuessa
kone sammuu automaattisesti. Paina ohjauslaatikossa ole-
vaa vihreää painiketta käynnistääksesi koneen uudelleen.
m Sähkökytkennät
Tarkista sähköjohdot säännöllisesti mahdollisten vaurioi-
den varalta. Varmista, ettei sähköjohto ole kiinni verkko-
jännitteessä tarkastuksen aikana.
Sähköjohtojen tulee olla soveltuvien VDE:n (German Asso-
ciation for Electrical, Electronic, and Information Techno-
logies) ja DIN:in (German Institute for Standardization)
määräysten mukaisia. Käytä ainoastaan sähköjohtoja, joilla
on H 07 RN-nimike.
Sähköjohdon tyyppi on säädetty.
Vialliset sähköjohdot
Sähköjohtoihin tulee usein eristysvaurioita.
Tämä johtuu seuraavista:
• Puristuksesta, joka aiheutuu sähköjohtojen vetämisestä
ikkuna- tai ovirakojen läpi.
• Taittumisesta, joka johtuu sähköjohtojen virheellisestä
asennuksesta tai reitityksestä.
• Katkeamisesta, joka aiheutuu sähköjohtojen päällä aja-
misesta.
• Eristevaurioista, jotka johtuvat sähköjohdon nykimisestä
irti virtalähteestä.
• Eristemurtumista, jotka johtuvat sähköjohdon vanhe-
nemisesta.
Tällaisten viallisten sähköjohtojen käyttö on kiellettyä sekä
myös hengenvaarallista eristevaurioiden vuoksi!
Kolmivaihemoottori 400 V/ 50 Hz
Virtalähde 400 volttia / 50 Hz.
Sähköjohdossa ja jatkojohdossa tulee olla viisi johdinta
= 3 P + N + PR. - (3/N/PE).
Jatkojohtojen poikkipinnan tulee olla vähintään 1.5 mm2.
Virtalähde tulee olla suojattu 16 A:n (tai pienemmällä)
katkaisijalla.
Tarkista kierron suunta sähköjohdon kytkemisen tai uu-
delleen sijoituksen jälkeen. Käännä napaisuus, mikäli tar-
peen.
Käännä pistokkeen sisällä oleva vaihtosuuntaaja.
Käytä vikavirtasuojakytkintä (PRCD) mikäli virtalähteessä
ei ole vikavirtasuojaa (RCD), jonka nimellinen vikavirta on
enintään 0.03 A.
m Huolto
Sammuta moottori aina ennen koneen uudelleenvaruste-
lua, säätöä ja puhdistusta.
Irrota laite virtalähteestä.
Ammattitaitoiset koneenkäyttäjät voivat tehdä itse pieni-
muotoisia korjauksia.
Sähkölaitteiston korjaukset ja huoltotyöt on suoritettava
pätevien sähkömiesten toimesta.
Kaikki suojukset ja turvamekanismit on asennettava välit-
tömästi takaisin paikoilleen korjaus- tai huoltotoimenpitei-
den jälkeen.
Suosituksemme:
• Puhdista kone huolellisesti joka käyttökerran jälkeen!
• Halkaisuterä
