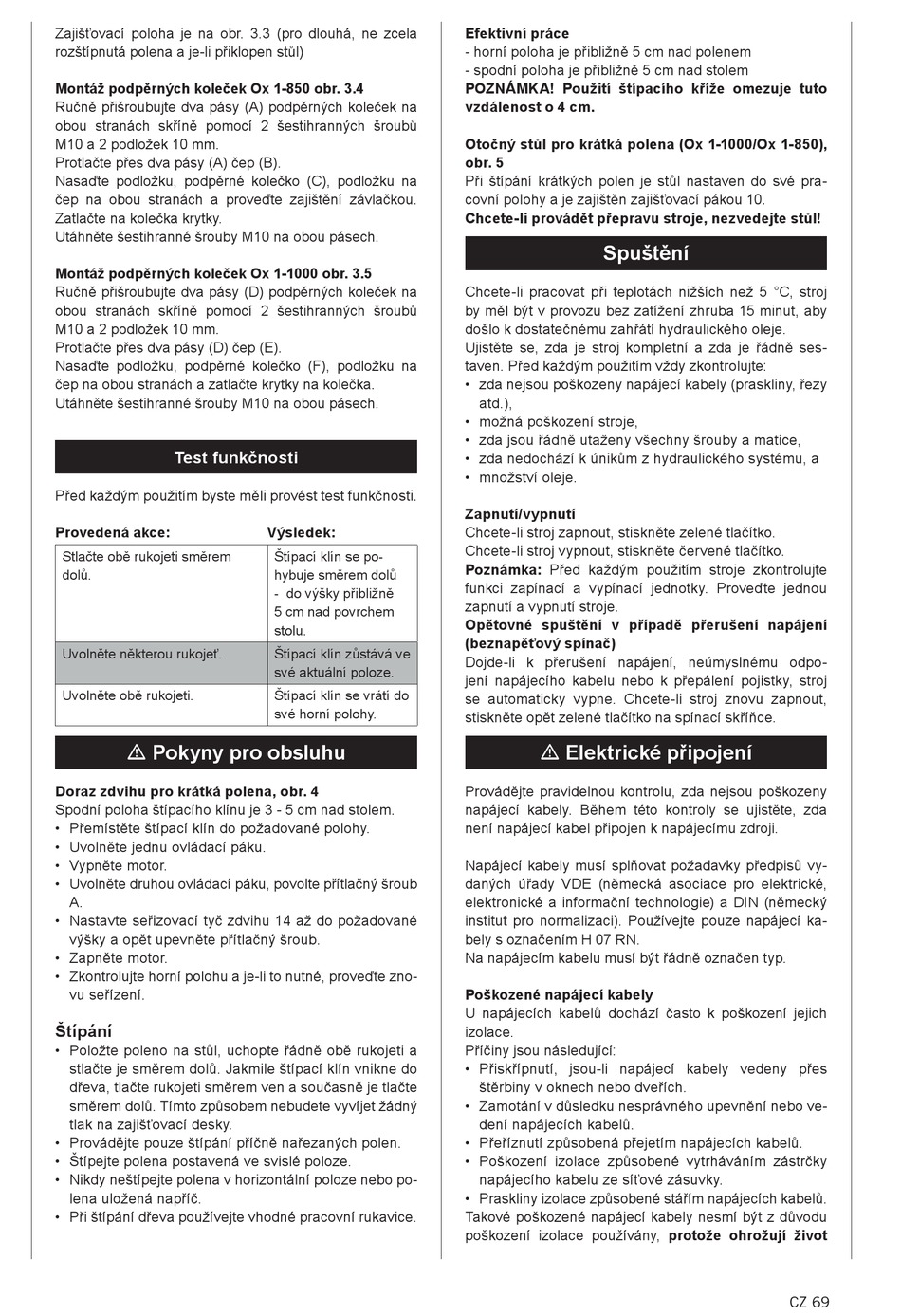

Zajišťovací poloha je na obr. 3.3 (pro dlouhá, ne zcela
rozštípnutá polena a je-li přiklopen stůl)
Montáž podpěrných koleček Ox 1-850 obr. 3.4
Ručně přišroubujte dva pásy (A) podpěrných koleček na
obou stranách skříně pomocí 2 šestihranných šroubů
M10 a 2 podložek 10 mm.
Protlačte přes dva pásy (A) čep (B).
Nasaďte podložku, podpěrné kolečko (C), podložku na
čep na obou stranách a proveďte zajištění závlačkou.
Zatlačte na kolečka krytky.
Utáhněte šestihranné šrouby M10 na obou pásech.
Montáž podpěrných koleček Ox 1-1000 obr. 3.5
Ručně přišroubujte dva pásy (D) podpěrných koleček na
obou stranách skříně pomocí 2 šestihranných šroubů
M10 a 2 podložek 10 mm.
Protlačte přes dva pásy (D) čep (E).
Nasaďte podložku, podpěrné kolečko (F), podložku na
čep na obou stranách a zatlačte krytky na kolečka.
Utáhněte šestihranné šrouby M10 na obou pásech.
Test funkčnosti
Před každým použitím byste měli provést test funkčnosti.
Provedená akce:
Stlačte obě rukojeti směrem
dolů.
Uvolněte některou rukojeť.
Uvolněte obě rukojeti.
m Pokyny pro obsluhu
Doraz zdvihu pro krátká polena, obr. 4
Spodní poloha štípacího klínu je 3 - 5 cm nad stolem.
• Přemístěte štípací klín do požadované polohy.
• Uvolněte jednu ovládací páku.
• Vypněte motor.
• Uvolněte druhou ovládací páku, povolte přítlačný šroub
A.
• Nastavte seřizovací tyč zdvihu 14 až do požadované
výšky a opět upevněte přítlačný šroub.
• Zapněte motor.
• Zkontrolujte horní polohu a je-li to nutné, proveďte zno-
vu seřízení.
Štípání
• Položte poleno na stůl, uchopte řádně obě rukojeti a
stlačte je směrem dolů. Jakmile štípací klín vnikne do
dřeva, tlačte rukojeti směrem ven a současně je tlačte
směrem dolů. Tímto způsobem nebudete vyvíjet žádný
tlak na zajišťovací desky.
• Provádějte pouze štípání příčně nařezaných polen.
• Štípejte polena postavená ve svislé poloze.
• Nikdy neštípejte polena v horizontální poloze nebo po-
lena uložená napříč.
• Při štípání dřeva používejte vhodné pracovní rukavice.
Výsledek:
Štípací klín se po-
hybuje směrem dolů
- do výšky přibližně
5 cm nad povrchem
stolu.
Štípací klín zůstává ve
své aktuální poloze.
Štípací klín se vrátí do
své horní polohy.
Efektivní práce
- horní poloha je přibližně 5 cm nad polenem
- spodní poloha je přibližně 5 cm nad stolem
POZNÁMKA! Použití štípacího kříže omezuje tuto
vzdálenost o 4 cm.
Otočný stůl pro krátká polena (Ox 1-1000/Ox 1-850),
obr. 5
Při štípání krátkých polen je stůl nastaven do své pra-
covní polohy a je zajištěn zajišťovací pákou 10.
Chcete-li provádět přepravu stroje, nezvedejte stůl!
Spuštění
Chcete-li pracovat při teplotách nižších než 5 °C, stroj
by měl být v provozu bez zatížení zhruba 15 minut, aby
došlo k dostatečnému zahřátí hydraulického oleje.
Ujistěte se, zda je stroj kompletní a zda je řádně ses-
taven. Před každým použitím vždy zkontrolujte:
• zda nejsou poškozeny napájecí kabely (praskliny, řezy
atd.),
• možná poškození stroje,
• zda jsou řádně utaženy všechny šrouby a matice,
• zda nedochází k únikům z hydraulického systému, a
• množství oleje.
Zapnutí/vypnutí
Chcete-li stroj zapnout, stiskněte zelené tlačítko.
Chcete-li stroj vypnout, stiskněte červené tlačítko.
Poznámka: Před každým použitím stroje zkontrolujte
funkci zapínací a vypínací jednotky. Proveďte jednou
zapnutí a vypnutí stroje.
Opětovné spuštění v případě přerušení napájení
(beznapěťový spínač)
Dojde-li k přerušení napájení, neúmyslnému odpo-
jení napájecího kabelu nebo k přepálení pojistky, stroj
se automaticky vypne. Chcete-li stroj znovu zapnout,
stiskněte opět zelené tlačítko na spínací skříňce.
m Elektrické připojení
Provádějte pravidelnou kontrolu, zda nejsou poškozeny
napájecí kabely. Během této kontroly se ujistěte, zda
není napájecí kabel připojen k napájecímu zdroji.
Napájecí kabely musí splňovat požadavky předpisů vy-
daných úřady VDE (německá asociace pro elektrické,
elektronické a informační technologie) a DIN (německý
institut pro normalizaci). Používejte pouze napájecí ka-
bely s označením H 07 RN.
Na napájecím kabelu musí být řádně označen typ.
Poškozené napájecí kabely
U napájecích kabelů dochází často k poškození jejich
izolace.
Příčiny jsou následující:
• Přiskřípnutí, jsou-li napájecí kabely vedeny přes
štěrbiny v oknech nebo dveřích.
• Zamotání v důsledku nesprávného upevnění nebo ve-
dení napájecích kabelů.
• Přeříznutí způsobená přejetím napájecích kabelů.
• Poškození izolace způsobené vytrháváním zástrčky
napájecího kabelu ze síťové zásuvky.
• Praskliny izolace způsobené stářím napájecích kabelů.
Takové poškozené napájecí kabely nesmí být z důvodu
poškození izolace používány, protože ohrožují život
CZ 69
