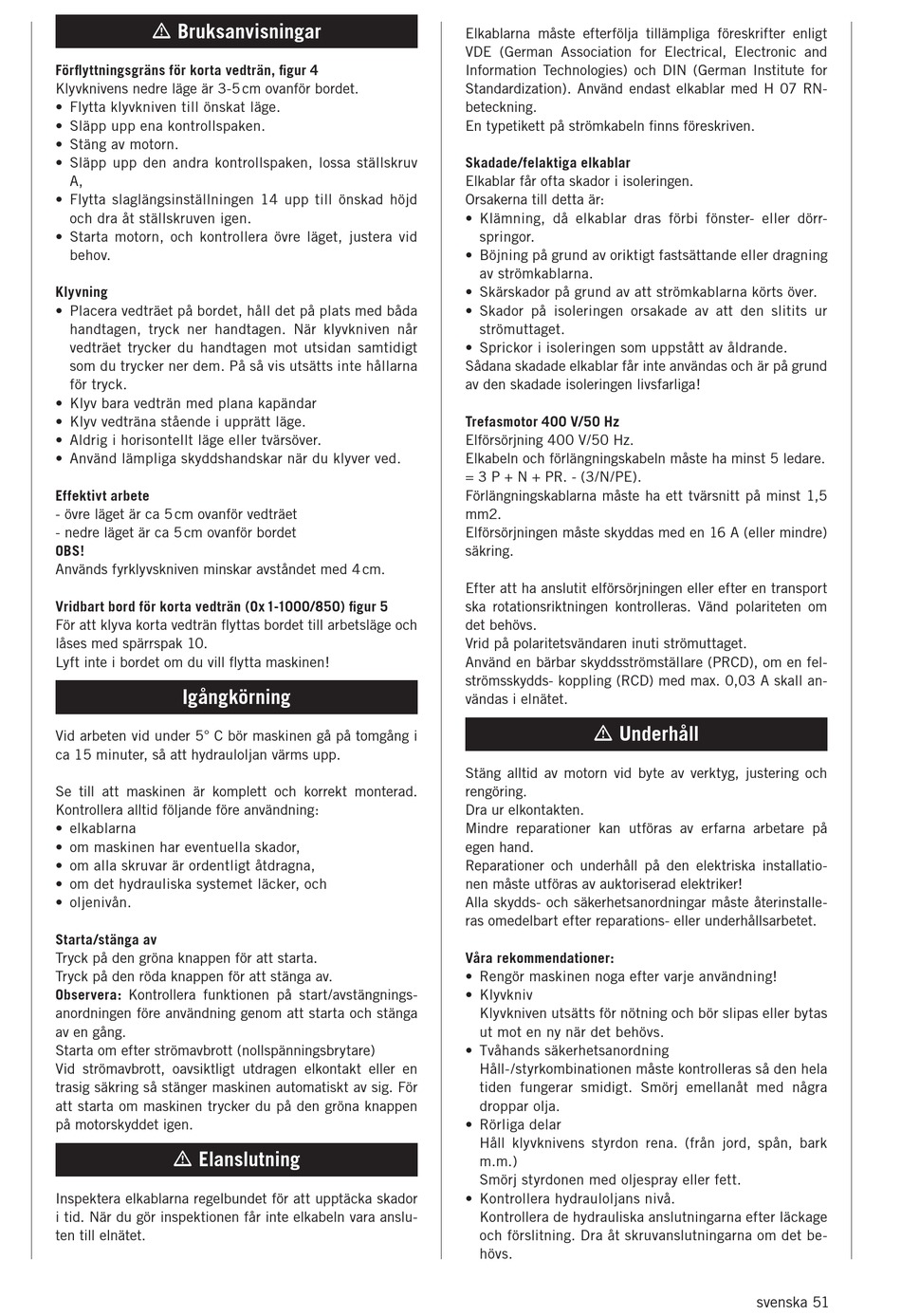

Scheppach Ox 1-850 Originalanleitung Seite 54

m Bruksanvisningar
Förflyttningsgräns för korta vedträn, figur 4
Klyvknivens nedre läge är 3-5 cm ovanför bordet.
• Flytta klyvkniven till önskat läge.
• Släpp upp ena kontrollspaken.
• Stäng av motorn.
• Släpp upp den andra kontrollspaken, lossa ställskruv
A,
• Flytta slaglängsinställningen 14 upp till önskad höjd
och dra åt ställskruven igen.
• Starta motorn, och kontrollera övre läget, justera vid
behov.
Klyvning
• Placera vedträet på bordet, håll det på plats med båda
handtagen, tryck ner handtagen. När klyvkniven når
vedträet trycker du handtagen mot utsidan samtidigt
som du trycker ner dem. På så vis utsätts inte hållarna
för tryck.
• Klyv bara vedträn med plana kapändar
• Klyv vedträna stående i upprätt läge.
• Aldrig i horisontellt läge eller tvärsöver.
• Använd lämpliga skyddshandskar när du klyver ved.
Effektivt arbete
- övre läget är ca 5 cm ovanför vedträet
- nedre läget är ca 5 cm ovanför bordet
OBS!
Används fyrklyvskniven minskar avståndet med 4 cm.
Vridbart bord för korta vedträn (Ox 1-1000/850) figur 5
För att klyva korta vedträn flyttas bordet till arbetsläge och
låses med spärrspak 10.
Lyft inte i bordet om du vill flytta maskinen!
Igångkörning
Vid arbeten vid under 5° C bör maskinen gå på tomgång i
ca 15 minuter, så att hydrauloljan värms upp.
Se till att maskinen är komplett och korrekt monterad.
Kontrollera alltid följande före användning:
• elkablarna
• om maskinen har eventuella skador,
• om alla skruvar är ordentligt åtdragna,
• om det hydrauliska systemet läcker, och
• oljenivån.
Starta/stänga av
Tryck på den gröna knappen för att starta.
Tryck på den röda knappen för att stänga av.
Observera: Kontrollera funktionen på start/avstängnings-
anordningen före användning genom att starta och stänga
av en gång.
Starta om efter strömavbrott (nollspänningsbrytare)
Vid strömavbrott, oavsiktligt utdragen elkontakt eller en
trasig säkring så stänger maskinen automatiskt av sig. För
att starta om maskinen trycker du på den gröna knappen
på motorskyddet igen.
m Elanslutning
Inspektera elkablarna regelbundet för att upptäcka skador
i tid. När du gör inspektionen får inte elkabeln vara anslu-
ten till elnätet.
Elkablarna måste efterfölja tillämpliga föreskrifter enligt
VDE (German Association for Electrical, Electronic and
Information Technologies) och DIN (German Institute for
Standardization). Använd endast elkablar med H 07 RN-
beteckning.
En typetikett på strömkabeln finns föreskriven.
Skadade/felaktiga elkablar
Elkablar får ofta skador i isoleringen.
Orsakerna till detta är:
• Klämning, då elkablar dras förbi fönster- eller dörr-
springor.
• Böjning på grund av oriktigt fastsättande eller dragning
av strömkablarna.
• Skärskador på grund av att strömkablarna körts över.
• Skador på isoleringen orsakade av att den slitits ur
strömuttaget.
• Sprickor i isoleringen som uppstått av åldrande.
Sådana skadade elkablar får inte användas och är på grund
av den skadade isoleringen livsfarliga!
Trefasmotor 400 V/50 Hz
Elförsörjning 400 V/50 Hz.
Elkabeln och förlängningskabeln måste ha minst 5 ledare.
= 3 P + N + PR. - (3/N/PE).
Förlängningskablarna måste ha ett tvärsnitt på minst 1,5
mm2.
Elförsörjningen måste skyddas med en 16 A (eller mindre)
säkring.
Efter att ha anslutit elförsörjningen eller efter en transport
ska rotationsriktningen kontrolleras. Vänd polariteten om
det behövs.
Vrid på polaritetsvändaren inuti strömuttaget.
Använd en bärbar skyddsströmställare (PRCD), om en fel-
strömsskydds- koppling (RCD) med max. 0,03 A skall an-
vändas i elnätet.
m Underhåll
Stäng alltid av motorn vid byte av verktyg, justering och
rengöring.
Dra ur elkontakten.
Mindre reparationer kan utföras av erfarna arbetare på
egen hand.
Reparationer och underhåll på den elektriska installatio-
nen måste utföras av auktoriserad elektriker!
Alla skydds- och säkerhetsanordningar måste återinstalle-
ras omedelbart efter reparations- eller underhållsarbetet.
Våra rekommendationer:
• Rengör maskinen noga efter varje användning!
• Klyvkniv
Klyvkniven utsätts för nötning och bör slipas eller bytas
ut mot en ny när det behövs.
• Tvåhands säkerhetsanordning
Håll-/styrkombinationen måste kontrolleras så den hela
tiden fungerar smidigt. Smörj emellanåt med några
droppar olja.
• Rörliga delar
Håll klyvknivens styrdon rena. (från jord, spån, bark
m.m.)
Smörj styrdonen med oljespray eller fett.
• Kontrollera hydrauloljans nivå.
Kontrollera de hydrauliska anslutningarna efter läckage
och förslitning. Dra åt skruvanslutningarna om det be-
hövs.
svenska 51
