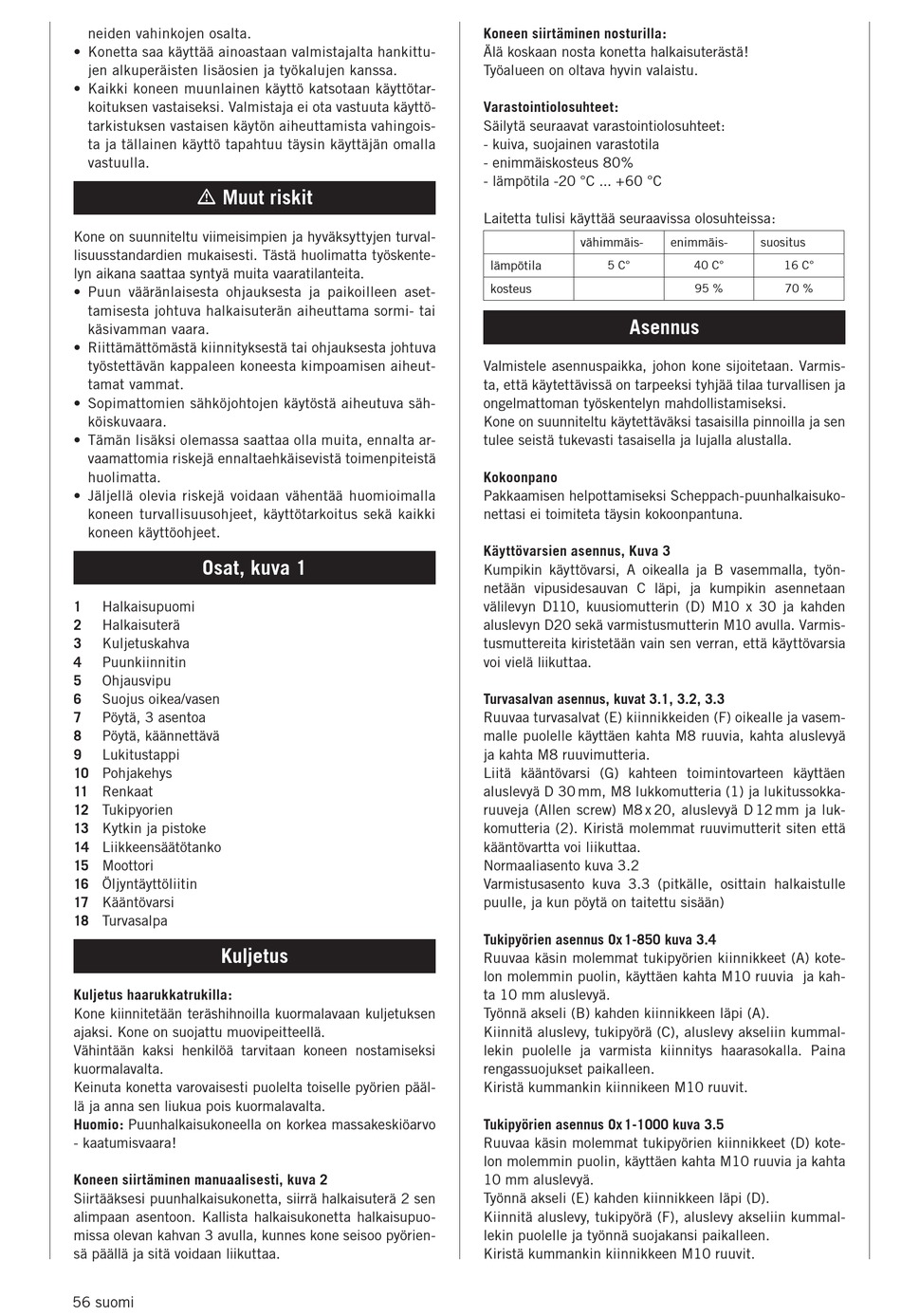

neiden vahinkojen osalta.
• Konetta saa käyttää ainoastaan valmistajalta hankittu-
jen alkuperäisten lisäosien ja työkalujen kanssa.
• Kaikki koneen muunlainen käyttö katsotaan käyttötar-
koituksen vastaiseksi. Valmistaja ei ota vastuuta käyttö-
tarkistuksen vastaisen käytön aiheuttamista vahingois-
ta ja tällainen käyttö tapahtuu täysin käyttäjän omalla
vastuulla.
m Muut riskit
Kone on suunniteltu viimeisimpien ja hyväksyttyjen turval-
lisuusstandardien mukaisesti. Tästä huolimatta työskente-
lyn aikana saattaa syntyä muita vaaratilanteita.
• Puun vääränlaisesta ohjauksesta ja paikoilleen aset-
tamisesta johtuva halkaisuterän aiheuttama sormi- tai
käsivamman vaara.
• Riittämättömästä kiinnityksestä tai ohjauksesta johtuva
työstettävän kappaleen koneesta kimpoamisen aiheut-
tamat vammat.
• Sopimattomien sähköjohtojen käytöstä aiheutuva säh-
köiskuvaara.
• Tämän lisäksi olemassa saattaa olla muita, ennalta ar-
vaamattomia riskejä ennaltaehkäisevistä toimenpiteistä
huolimatta.
• Jäljellä olevia riskejä voidaan vähentää huomioimalla
koneen turvallisuusohjeet, käyttötarkoitus sekä kaikki
koneen käyttöohjeet.
Osat, kuva 1
1 Halkaisupuomi
2 Halkaisuterä
3 Kuljetuskahva
4 Puunkiinnitin
5 Ohjausvipu
6 Suojus oikea/vasen
7 Pöytä, 3 asentoa
8 Pöytä, käännettävä
9 Lukitustappi
10 Pohjakehys
11 Renkaat
12 Tukipyorien
13 Kytkin ja pistoke
14 Liikkeensäätötanko
15 Moottori
16 Öljyntäyttöliitin
17 Kääntövarsi
18 Turvasalpa
Kuljetus
Kuljetus haarukkatrukilla:
Kone kiinnitetään teräshihnoilla kuormalavaan kuljetuksen
ajaksi. Kone on suojattu muovipeitteellä.
Vähintään kaksi henkilöä tarvitaan koneen nostamiseksi
kuormalavalta.
Keinuta konetta varovaisesti puolelta toiselle pyörien pääl-
lä ja anna sen liukua pois kuormalavalta.
Huomio: Puunhalkaisukoneella on korkea massakeskiöarvo
- kaatumisvaara!
Koneen siirtäminen manuaalisesti, kuva 2
Siirtääksesi puunhalkaisukonetta, siirrä halkaisuterä 2 sen
alimpaan asentoon. Kallista halkaisukonetta halkaisupuo-
missa olevan kahvan 3 avulla, kunnes kone seisoo pyörien-
sä päällä ja sitä voidaan liikuttaa.
56 suomi
Koneen siirtäminen nosturilla:
Älä koskaan nosta konetta halkaisuterästä!
Työalueen on oltava hyvin valaistu.
Varastointiolosuhteet:
Säilytä seuraavat varastointiolosuhteet:
- kuiva, suojainen varastotila
- enimmäiskosteus 80%
- lämpötila -20 °C ... +60 °C
Laitetta tulisi käyttää seuraavissa olosuhteissa:
vähimmäis-
lämpötila 5 C°
kosteus
Asennus
Valmistele asennuspaikka, johon kone sijoitetaan. Varmis-
ta, että käytettävissä on tarpeeksi tyhjää tilaa turvallisen ja
ongelmattoman työskentelyn mahdollistamiseksi.
Kone on suunniteltu käytettäväksi tasaisilla pinnoilla ja sen
tulee seistä tukevasti tasaisella ja lujalla alustalla.
Kokoonpano
Pakkaamisen helpottamiseksi Scheppach-puunhalkaisuko-
nettasi ei toimiteta täysin kokoonpantuna.
Käyttövarsien asennus, Kuva 3
Kumpikin käyttövarsi, A oikealla ja B vasemmalla, työn-
netään vipusidesauvan C läpi, ja kumpikin asennetaan
välilevyn D110, kuusiomutterin (D) M10 x 30 ja kahden
aluslevyn D20 sekä varmistusmutterin M10 avulla. Varmis-
tusmuttereita kiristetään vain sen verran, että käyttövarsia
voi vielä liikuttaa.
Turvasalvan asennus, kuvat 3.1, 3.2, 3.3
Ruuvaa turvasalvat (E) kiinnikkeiden (F) oikealle ja vasem-
malle puolelle käyttäen kahta M8 ruuvia, kahta aluslevyä
ja kahta M8 ruuvimutteria.
Liitä kääntövarsi (G) kahteen toimintovarteen käyttäen
aluslevyä D 30 mm, M8 lukkomutteria (1) ja lukitussokka-
ruuveja (Allen screw) M8 x 20, aluslevyä D 12 mm ja luk-
komutteria (2). Kiristä molemmat ruuvimutterit siten että
kääntövartta voi liikuttaa.
Normaaliasento kuva 3.2
Varmistusasento kuva 3.3 (pitkälle, osittain halkaistulle
puulle, ja kun pöytä on taitettu sisään)
Tukipyörien asennus Ox 1-850 kuva 3.4
Ruuvaa käsin molemmat tukipyörien kiinnikkeet (A) kote-
lon molemmin puolin, käyttäen kahta M10 ruuvia ja kah-
ta 10 mm aluslevyä.
Työnnä akseli (B) kahden kiinnikkeen läpi (A).
Kiinnitä aluslevy, tukipyörä (C), aluslevy akseliin kummal-
lekin puolelle ja varmista kiinnitys haarasokalla. Paina
rengassuojukset paikalleen.
Kiristä kummankin kiinnikeen M10 ruuvit.
Tukipyörien asennus Ox 1-1000 kuva 3.5
Ruuvaa käsin molemmat tukipyörien kiinnikkeet (D) kote-
lon molemmin puolin, käyttäen kahta M10 ruuvia ja kahta
10 mm aluslevyä.
Työnnä akseli (E) kahden kiinnikkeen läpi (D).
Kiinnitä aluslevy, tukipyörä (F), aluslevy akseliin kummal-
lekin puolelle ja työnnä suojakansi paikalleen.
Kiristä kummankin kiinnikkeen M10 ruuvit.
enimmäis- suositus
40 C° 16 C°
95 % 70 %
