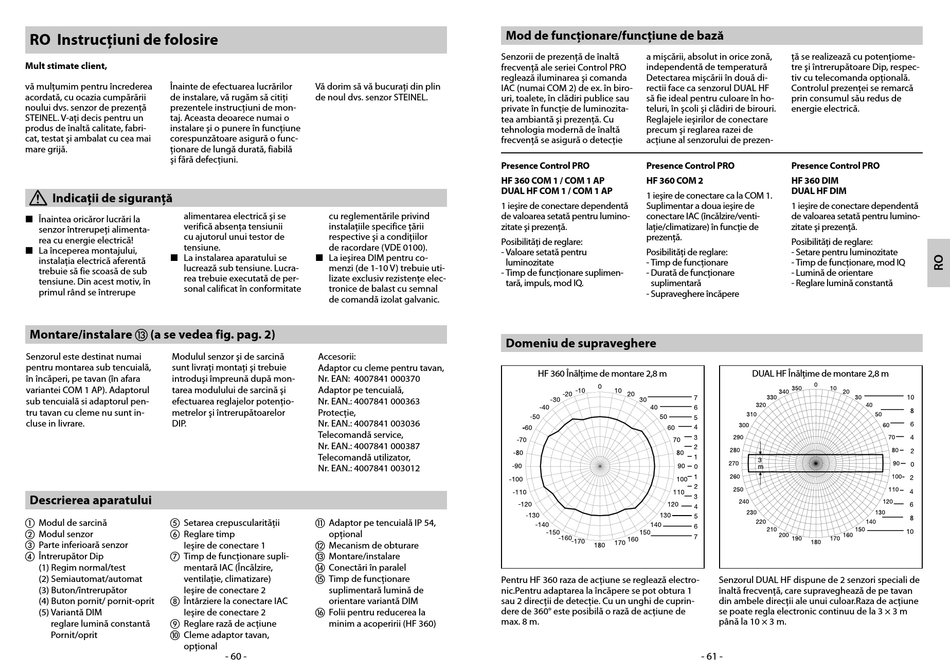

RO Instrucţiuni de folosire
Mult stimate client,
vă mulţumim pentru încrederea Înainte de efectuarea lucrărilor
acordată, cu ocazia cumpărării de instalare, vă rugăm să citiţi
noului dvs. senzor de prezenţă prezentele instrucţiuni de mon-
STEINEL. V-aţi decis pentru un taj. Aceasta deoarece numai o
produs de înaltă calitate, fabri- instalare şi o punere în funcţiune
cat, testat şi ambalat cu cea mai corespunzătoare asigură o func-
mare grijă. ţionare de lungă durată, fiabilă
şi fără defecţiuni.
Indicaţii de siguranţă
alimentarea electrică şi se
L Înaintea oricăror lucrări la
verifică absenţa tensiunii
senzor întrerupeţi alimenta-
cu ajutorul unui testor de
rea cu energie electrică!
tensiune.
L La începerea montajului,
L La instalarea aparatului se
instalaţia electrică aferentă
lucrează sub tensiune. Lucra-
trebuie să fie scoasă de sub
rea trebuie executată de per-
tensiune. Din acest motiv, în
sonal calificat în conformitate
primul rând se întrerupe
Montare/instalare m (a se vedea fig. pag. 2)
Senzorul este destinat numai Modulul senzor şi de sarcină
pentru montarea sub tencuială, sunt livraţi montaţi şi trebuie
în încăperi, pe tavan (în afara introduşi împreună după mon-
variantei COM 1 AP). Adaptorul tarea modulului de sarcină şi
sub tencuială si adaptorul pen- efectuarea reglajelor potenţio-
tru tavan cu cleme nu sunt in- metrelor şi întrerupătoarelor
cluse in livrare. DIP.

Descrierea aparatului

a Modul de sarcină e Setarea crepuscularităţii
b Modul senzor f Reglare timp
c Parte inferioară senzor Ieşire de conectare 1
d Întrerupător Dip g Timp de funcţionare supli-
(1) Regim normal/test mentară IAC (Încălzire,
(2) Semiautomat/automat ventilaţie, climatizare)
(3) Buton/întrerupător Ieşire de conectare 2
(4) Buton pornit/ pornit-oprit h Întârziere la conectare IAC
(5) Variantă DIM Ieşire de conectare 2
reglare lumină constantă i Reglare rază de acţiune
Pornit/oprit j Cleme adaptor tavan,
opţional
Vă dorim să vă bucuraţi din plin
de noul dvs. senzor STEINEL.
cu reglementările privind
instalaţiile specifice ţării
respective şi a condiţiilor
de racordare (VDE 0100).
L La ieşirea DIM pentru co-
menzi (de 1-10 V) trebuie uti-
lizate exclusiv rezistenţe elec-
tronice de balast cu semnal
de comandă izolat galvanic.
Accesorii:
Adaptor cu cleme pentru tavan,
Nr. EAN: 4007841 000370
Adaptor pe tencuială,
Nr. EAN.: 4007841 000363
Protecţie,
Nr. EAN.: 4007841 003036
Telecomandă service,
Nr. EAN.: 4007841 000387
Telecomandă utilizator,
Nr. EAN.: 4007841 003012
k Adaptor pe tencuială IP 54,
opţional
l Mecanism de obturare
m Montare/instalare
n Conectări în paralel
o Timp de funcţionare
suplimentară lumină de
orientare variantă DIM
p Folii pentru reducerea la
minim a acoperirii (HF 360)
- 60 -
Mod de funcţionare/funcţiune de bază
Senzorii de prezenţă de înaltă a mişcării, absolut in orice zonă,
frecvenţă ale seriei Control PRO independentă de temperatură
reglează iluminarea şi comanda Detectarea mişcării în două di-
IAC (numai COM 2) de ex. în biro- rectii face ca senzorul DUAL HF
uri, toalete, în clădiri publice sau să fie ideal pentru culoare în ho-
private în funcţie de luminozita- teluri, în şcoli şi clădiri de birouri.
tea ambiantă şi prezenţă. Cu Reglajele ieşirilor de conectare
tehnologia modernă de înaltă precum şi reglarea razei de
frecvenţă se asigură o detecţie acţiune al senzorului de prezen-
Presence Control PRO Presence Control PRO
HF 360 COM 1 / COM 1 AP HF 360 COM 2
DUAL HF COM 1 / COM 1 AP
1 ieşire de conectare ca la COM 1.
1 ieşire de conectare dependentă Suplimentar a doua ieşire de
de valoarea setată pentru lumino- conectare IAC (încălzire/venti-
zitate şi prezenţă. laţie/climatizare) în funcţie de
prezenţă.
Posibilităţi de reglare:
- Valoare setată pentru Posibilităţi de reglare:
luminozitate - Timp de funcţionare
- Timp de funcţionare suplimen- - Durată de funcţionare
tară, impuls, mod IQ. suplimentară
- Supraveghere încăpere
Domeniu de supraveghere
HF 360 Înălţime de montare 2,8 m
Pentru HF 360 raza de acţiune se reglează electro-
nic.Pentru adaptarea la încăpere se pot obtura 1
sau 2 direcţii de detecţie. Cu un unghi de cuprin-
dere de 360° este posibilă o rază de acţiune de
max. 8 m.
ţă se realizează cu potenţiome-
tre şi întrerupătoare Dip, respec-
tiv cu telecomanda opţională.
Controlul prezenţei se remarcă
prin consumul său redus de
energie electrică.
Presence Control PRO
HF 360 DIM
DUAL HF DIM
1 ieşire de conectare dependentă
de valoarea setată pentru lumino-
zitate şi prezenţă.
Posibilităţi de reglare:
- Setare pentru luminozitate
- Timp de funcţionare, mod IQ
- Lumină de orientare
- Reglare lumină constantă
DUAL HF Înălţime de montare 2,8 m
Senzorul DUAL HF dispune de 2 senzori speciali de
înaltă frecvenţă, care supraveghează de pe tavan
din ambele direcţii ale unui culoar.Raza de acţiune
se poate regla electronic continuu de la 3 × 3 m
până la 10 × 3 m.
