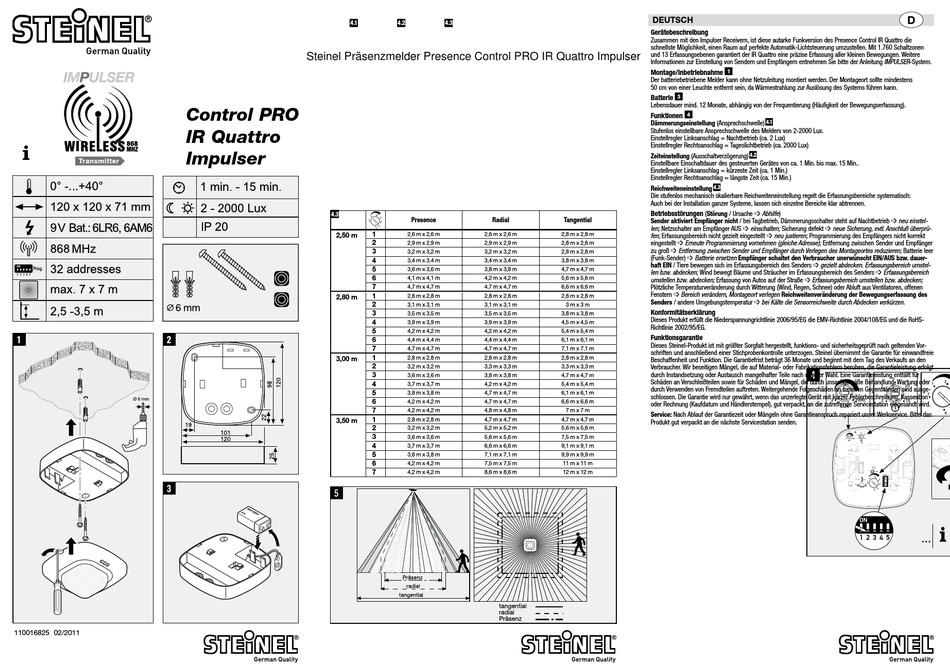

STEINEL Control PRO Anleitung

Control PRO
IR Quattro
i
Impulser
110016825 02/2011
W W W 4 .3
4 .1 4 .2

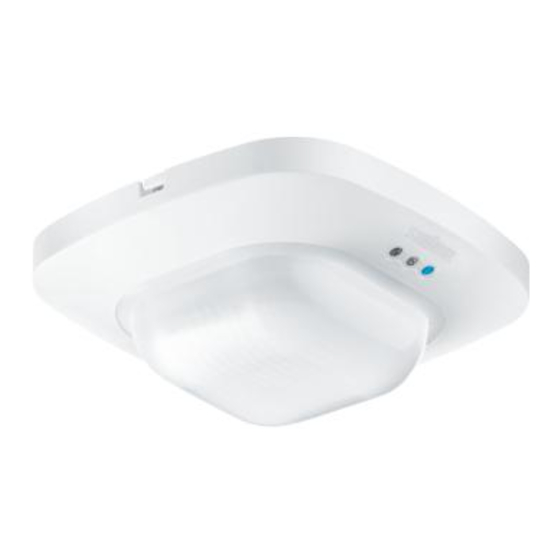

Steinel Präsenzmelder Presence Control PRO IR Quattro Impulser
W
4 .3
Presence
1
2,50 m 2,6 m x 2,6 m 2,6 m x 2,6 m
2
2,9 m x 2,9 m 2,9 m x 2,9 m
3 3,2 m x 3,2 m 3,2 m x 3,2 m
4
3,4 m x 3,4 m 3,4 m x 3,4 m
5
3,6 m x 3,6 m 3,8 m x 3,8 m
6
4,1 m x 4,1 m 4,2 m x 4,2 m
7 4,7 m x 4,7 m 4,7 m x 4,7 m
1
2,80 m 2,8 m x 2,8 m 2,8 m x 2,8 m
2
3,1 m x 3,1 m 3,1 m x 3,1 m
3
3,5 m x 3,5 m 3,5 m x 3,5 m
4
3,9 m x 3,9 m 3,9 m x 3,9 m
5
4,2 m x 4,2 m 4,2 m x 4,2 m
6 4,4 m x 4,4 m 4,4 m x 4,4 m
7
4,7 m x 4,7 m 4,7 m x 4,7 m
1
3,00 m 2,8 m x 2,8 m 2,8 m x 2,8 m
2
3,2 m x 3,2 m 3,3 m x 3,3 m
3
3,6 m x 3,6 m 3,8 m x 3,8 m
4 3,7 m x 3,7 m 4,2 m x 4,2 m
5
3,8 m x 3,8 m 4,7 m x 4,7 m
6
4,2 m x 4,2 m 4,7 m x 4,7 m
7
4,2 m x 4,2 m 4,8 m x 4,8 m
1
3,50 m 2,8 m x 2,8 m 4,7 m x 4,7 m
2 3,2 m x 3,2 m 5,2 m x 5,2 m
3
3,6 m x 3,6 m 5,6 m x 5,6 m
4
3,7 m x 3,7 m 6,6 m x 6,6 m
5
3,8 m x 3,8 m 7,1 m x 7,1 m
6
4,2 m x 4,2 m 7,5 m x 7,5 m
7 4,2 m x 4,2 m 8,6 m x 8,6 m
DEUTSCH
Gerätebeschreibung
Zusammen mit den Impulser Receivern, ist diese autarke Funkversion des Presence Control IR Quattro die
schnellste Möglichkeit, einen Raum auf perfekte Automatik-Lichtsteuerung umzustellen. Mit 1.760 Schaltzonen
und 13 Erfassungsebenen garantiert der IR Quattro eine präzise Erfassung aller kleinen Bewegungen. Weitere
Informationen zur Einstellung von Sendern und Empfängern entnehmen Sie bitte der Anleitung IMPULSER-System.
Montage/Inbetriebnahme
Der batteriebetriebene Melder kann ohne Netzuleitung montiert werden. Der Montageort sollte mindestens
50 cm von einer Leuchte entfernt sein, da Wärmestrahlung zur Auslösung des Systems führen kann.
Batterie
Lebensdauer mind. 12 Monate, abhängig von der Frequentierung (Häufigkeit der Bewegungserfassung).
Funktionen
Dämmerungseinstellung (Ansprechschwelle)
Stufenlos einstellbare Ansprechschwelle des Melders von 2-2000 Lux.
Einstellregler Linksanschlag = Nachtbetrieb (ca. 2 Lux)
Einstellregler Rechtsanschlag = Tageslichtbetrieb (ca. 2000 Lux)
Zeiteinstellung (Ausschaltverzögerung)
Einstellbare Einschaltdauer des gesteuerten Gerätes von ca. 1 Min. bis max. 15 Min..
Einstellregler Linksanschlag = kürzeste Zeit (ca. 1 Min.)
Einstellregler Rechtsanschlag = längste Zeit (ca. 15 Min.)
Reichweiteneinstellung
Die stufenlos mechanisch skalierbare Reichweiteneinstellung regelt die Erfassungsbereiche systematisch:
Auch bei der Installation ganzer Systeme, lassen sich einzelne Bereiche klar abtrennen.
Betriebsstörungen
Radial Tangential
Sender aktiviert Empfänger nicht / bei Tagbetrieb, Dämmerungsschalter steht auf Nachtbetrieb ➩ neu einstel-
len; Netzschalter am Empfänger AUS ➩ einschalten; Sicherung defekt ➩ neue Sicherung, evtl. Anschluß überprü-
2,8 m x 2,8 m
fen; Erfassungsbereich nicht gezielt eingestellt ➩ neu justieren; Programmierung des Empfängers nicht korrekt
2,8 m x 2,8 m eingestellt ➩ Erneute Programmierung vornehmen (gleiche Adresse); Entfernung zwischen Sender und Empfänger
zu groß ➩ Entfernung zwischen Sender und Empfänger durch Verlegen des Montageortes reduzieren; Batterie leer
2,8 m x 2,8 m
(Funk-Sender) ➩ Batterie ersetzen Empfänger schaltet den Verbraucher unerwünscht EIN/AUS bzw. dauer-
3,8 m x 3,8 m
haft EIN / Tiere bewegen sich im Erfassungsbereich des Senders ➩ gezielt abdecken. Erfassungsbereich umstel-
4,7 m x 4,7 m
len bzw. abdecken; Wind bewegt Bäume und Sträucher im Erfassungsbereich des Senders ➩ Erfassungsbereich
5,6 m x 5,6 m
umstellen bzw. abdecken; Erfassung von Autos auf der Straße ➩ Erfassungsbereich umstellen bzw. abdecken;
6,6 m x 6,6 m
Plötzliche Temperaturveränderung durch Witterung (Wind, Regen, Schnee) oder Abluft aus Ventilatoren, offenen
Fenstern ➩ Bereich verändern, Montageort verlegen Reichweitenveränderung der Bewegungserfassung des
2,8 m x 2,8 m
Senders / andere Umgebungstemperatur ➩ bei Kälte die Sensorreichweite durch Abdecken verkürzen.
3 m x 3 m
Konformitätserklärung
3,8 m x 3,8 m
Dieses Produkt erfüllt die Niederspannungrichtlinie 2006/95/EG die EMV-Richtlinie 2004/108/EG und die RoHS-
4,5 m x 4,5 m
Richtlinie 2002/95/EG.
5,4 m x 5,4 m
Funktionsgarantie
6,1 m x 6,1 m
Dieses Steinel-Produkt ist mit größter Sorgfalt hergestellt, funktions- und sicherheitsgeprüft nach geltenden Vor-
7,1 m x 7,1 m
schriften und anschließend einer Stichprobenkontrolle unterzogen. Steinel übernimmt die Garantie für einwandfreie
2,8 m x 2,8 m
Beschaffenheit und Funktion. Die Garantiefrist beträgt 36 Monate und beginnt mit dem Tag des Verkaufs an den
3,3 m x 3,3 m Verbraucher. Wir beseitigen Mängel, die auf Material- oder Fabrikationsfehlern beruhen, die Garantieleistung erfolgt
durch Instandsetzung oder Austausch mangelhafter Teile nach unserer Wahl. Eine Garantieleistung entfällt für
4,7 m x 4,7 m
Schäden an Verschleißteilen sowie für Schäden und Mängel, die durch unsachgemäße Behandlung, Wartung oder
5,4 m x 5,4 m
durch Verwenden von Fremdteilen auftreten. Weitergehende Folgeschäden an fremden Gegenständen sind ausge-
6,1 m x 6,1 m
schlossen. Die Garantie wird nur gewährt, wenn das unzerlegte Gerät mit kurzer Fehlerbeschreibung, Kassenbon
6,6 m x 6,6 m
oder Rechnung (Kaufdatum und Händlerstempel), gut verpackt, an die zutreffende Servicestation eingesandt wird.
7 m x 7 m
Service: Nach Ablauf der Garantiezeit oder Mängeln ohne Garantieanspruch repariert unser Werkservice. Bitte das
4,7 m x 4,7 m
Produkt gut verpackt an die nächste Servicestation senden.
5,6 m x 5,6 m
7,5 m x 7,5 m
9,1 m x 9,1 m
9,9 m x 9,9 m
11 m x 11 m
12 m x 12 m
W
1
W 3
W
4
W
4 .1
W 4 .2
W
4 .3
(Störung / Ursache Abhilfe)
➩
D
