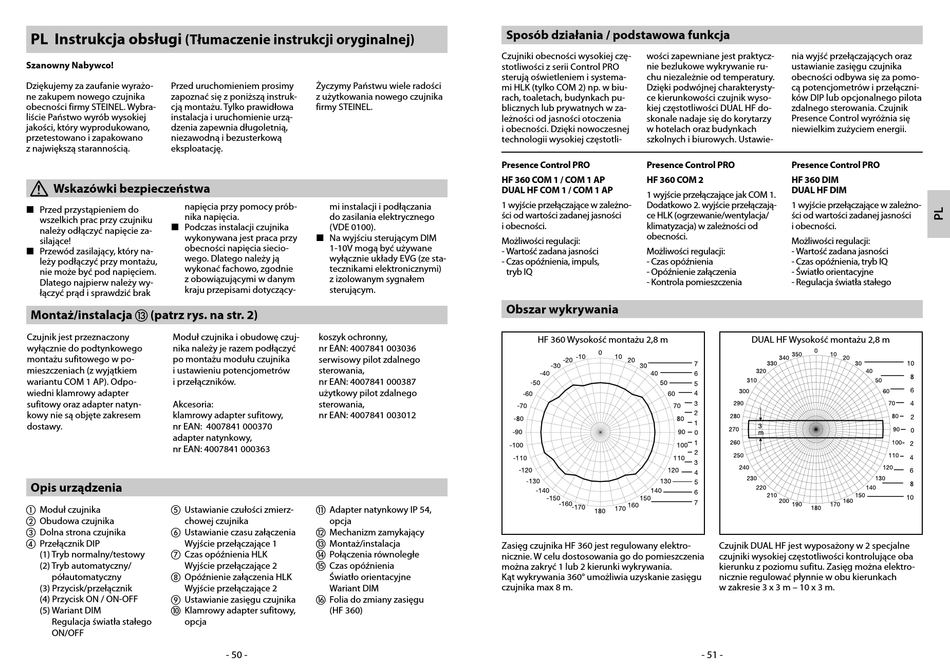

Pl Instrukcja Obsługi - STEINEL HF 360 COM 1 Information

PL Instrukcja obsługi
(Tłumaczenie instrukcji oryginalnej)
Szanowny Nabywco!
Dziękujemy za zaufanie wyrażo- Przed uruchomieniem prosimy
ne zakupem nowego czujnika zapoznać się z poniższą instruk-
obecności firmy STEINEL. Wybra- cją montażu. Tylko prawidłowa
liście Państwo wyrób wysokiej instalacja i uruchomienie urzą-
jakości, który wyprodukowano, dzenia zapewnia długoletnią,
przetestowano i zapakowano niezawodną i bezusterkową
z największą starannością. eksploatację.
Wskazówki bezpieczeństwa
napięcia przy pomocy prób-
L Przed przystąpieniem do
nika napięcia.
wszelkich prac przy czujniku
L Podczas instalacji czujnika
należy odłączyć napięcie za-
wykonywana jest praca przy
silające!
obecności napięcia siecio-
L Przewód zasilający, który na-
wego. Dlatego należy ją
leży podłączyć przy montażu,
wykonać fachowo, zgodnie
nie może być pod napięciem.
z obowiązującymi w danym
Dlatego najpierw należy wy-
kraju przepisami dotyczący-
łączyć prąd i sprawdzić brak
Montaż/instalacja m (patrz rys. na str. 2)
Czujnik jest przeznaczony Moduł czujnika i obudowę czuj-
wyłącznie do podtynkowego nika należy je razem podłączyć
montażu sufitowego w po- po montażu modułu czujnika
mieszczeniach (z wyjątkiem i ustawieniu potencjometrów
wariantu COM 1 AP). Odpo- i przełączników.
wiedni klamrowy adapter
sufitowy oraz adapter natyn- Akcesoria:
kowy nie są objęte zakresem klamrowy adapter sufitowy,
dostawy. nr EAN: 4007841 000370
adapter natynkowy,
nr EAN: 4007841 000363
Opis urządzenia
a Moduł czujnika e Ustawianie czułości zmierz-
b Obudowa czujnika chowej czujnika
c Dolna strona czujnika f Ustawianie czasu załączenia
d Przełącznik DIP Wyjście przełączające 1
(1) Tryb normalny/testowy g Czas opóźnienia HLK
(2) Tryb automatyczny/ Wyjście przełączające 2
półautomatyczny h Opóźnienie załączenia HLK
(3) Przycisk/przełącznik Wyjście przełączające 2
(4) Przycisk ON / ON-OFF i Ustawianie zasięgu czujnika
(5) Wariant DIM
j Klamrowy adapter sufitowy,
Regulacja światła stałego opcja
ON/OFF
Życzymy Państwu wiele radości
z użytkowania nowego czujnika
firmy STEINEL.
mi instalacji i podłączania
do zasilania elektrycznego
(VDE 0100).
L Na wyjściu sterującym DIM
1-10V mogą być używane
wyłącznie układy EVG (ze sta-
tecznikami elektronicznymi)
z izolowanym sygnałem
sterującym.
koszyk ochronny,
nr EAN: 4007841 003036
serwisowy pilot zdalnego
sterowania,
nr EAN: 4007841 000387
użytkowy pilot zdalnego
sterowania,
nr EAN: 4007841 003012
k Adapter natynkowy IP 54,
opcja
l Mechanizm zamykający
m Montaż/instalacja
n Połączenia równoległe
o Czas opóźnienia
Światło orientacyjne
Wariant DIM
p Folia do zmiany zasięgu
(HF 360)
- 50 -
Sposób działania / podstawowa funkcja
Czujniki obecności wysokiej czę- wości zapewniane jest praktycz-
stotliwości z serii Control PRO nie bezlukowe wykrywanie ru-
sterują oświetleniem i systema- chu niezależnie od temperatury.
mi HLK (tylko COM 2) np. w biu- Dzięki podwójnej charakterysty-
rach, toaletach, budynkach pu- ce kierunkowości czujnik wyso-
blicznych lub prywatnych w za- kiej częstotliwości DUAL HF do-
leżności od jasności otoczenia skonale nadaje się do korytarzy
i obecności. Dzięki nowoczesnej w hotelach oraz budynkach
technologii wysokiej częstotli- szkolnych i biurowych. Ustawie-
Presence Control PRO Presence Control PRO
HF 360 COM 1 / COM 1 AP HF 360 COM 2
DUAL HF COM 1 / COM 1 AP
1 wyjście przełączające jak COM 1.
1 wyjście przełączające w zależno- Dodatkowo 2. wyjście przełączają-
ści od wartości zadanej jasności ce HLK (ogrzewanie/wentylacja/
i obecności. klimatyzacja) w zależności od
obecności.
Możliwości regulacji:
- Wartość zadana jasności Możliwości regulacji:
- Czas opóźnienia, impuls, - Czas opóźnienia
tryb IQ - Opóźnienie załączenia
- Kontrola pomieszczenia
Obszar wykrywania
HF 360 Wysokość montażu 2,8 m
Zasięg czujnika HF 360 jest regulowany elektro-
nicznie. W celu dostosowania go do pomieszczenia
można zakryć 1 lub 2 kierunki wykrywania.
Kąt wykrywania 360° umożliwia uzyskanie zasięgu
czujnika max 8 m.
nia wyjść przełączających oraz
ustawianie zasięgu czujnika
obecności odbywa się za pomo-
cą potencjometrów i przełączni-
ków DIP lub opcjonalnego pilota
zdalnego sterowania. Czujnik
Presence Control wyróżnia się
niewielkim zużyciem energii.
Presence Control PRO
HF 360 DIM
DUAL HF DIM
1 wyjście przełączające w zależno-
ści od wartości zadanej jasności
i obecności.
Możliwości regulacji:
- Wartość zadana jasności
- Czas opóźnienia, tryb IQ
- Światło orientacyjne
- Regulacja światła stałego
DUAL HF Wysokość montażu 2,8 m
Czujnik DUAL HF jest wyposażony w 2 specjalne
czujniki wysokiej częstotliwości kontrolujące oba
kierunku z poziomu sufitu. Zasięg można elektro-
nicznie regulować płynnie w obu kierunkach
w zakresie 3 x 3 m – 10 x 3 m.
- 51 -
