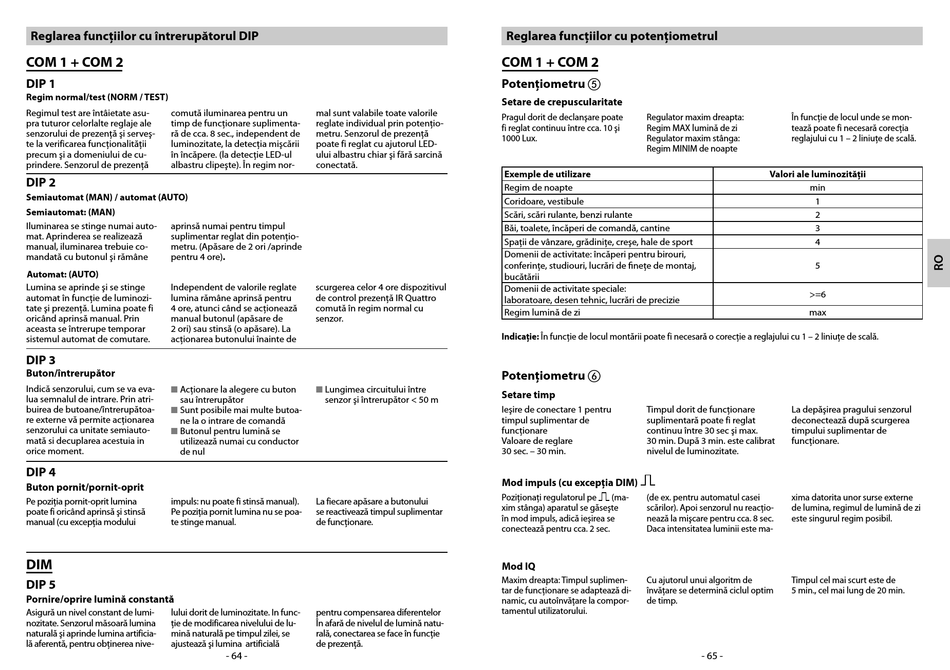

Reglarea funcţiilor cu întrerupătorul DIP
COM 1 + COM 2
DIP 1
Regim normal/test (NORM / TEST)
Regimul test are întâietate asu- comută iluminarea pentru un
pra tuturor celorlalte reglaje ale timp de funcţionare suplimenta-
senzorului de prezenţă şi serveş- ră de cca. 8 sec., independent de
te la verificarea funcţionalităţii luminozitate, la detecţia mişcării
precum şi a domeniului de cu- în încăpere. (la detecţie LED-ul
prindere. Senzorul de prezenţă albastru clipeşte). În regim nor-
DIP 2
Semiautomat (MAN) / automat (AUTO)
Semiautomat: (MAN)
Iluminarea se stinge numai auto- aprinsă numai pentru timpul
mat. Aprinderea se realizează suplimentar reglat din potenţio-
manual, iluminarea trebuie co- metru. (Apăsare de 2 ori /aprinde
mandată cu butonul şi rămâne pentru 4 ore).
Automat: (AUTO)
Lumina se aprinde şi se stinge Independent de valorile reglate
automat în funcţie de luminozi- lumina rămâne aprinsă pentru
4 ore, atunci când se acţionează
tate şi prezenţă. Lumina poate fi
oricând aprinsă manual. Prin manual butonul (apăsare de
aceasta se întrerupe temporar 2 ori) sau stinsă (o apăsare). La
sistemul automat de comutare. acţionarea butonului înainte de
DIP 3
Buton/întrerupător
Indică senzorului, cum se va eva-
Acţionare la alegere cu buton
n
lua semnalul de intrare. Prin atri-
sau întrerupător
buirea de butoane/întrerupătoa- Sunt posibile mai multe butoa-
n
re externe vă permite acţionarea
ne la o intrare de comandă
senzorului ca unitate semiauto-
Butonul pentru lumină se
n
mată si decuplarea acestuia in
utilizează numai cu conductor
orice moment.
de nul
DIP 4
Buton pornit/pornit-oprit
Pe poziţia pornit-oprit lumina impuls: nu poate fi stinsă manual).
poate fi oricând aprinsă şi stinsă Pe poziţia pornit lumina nu se poa-
manual (cu excepţia modului te stinge manual.
DIM
DIP 5
Pornire/oprire lumină constantă
Asigură un nivel constant de lumi- lului dorit de luminozitate. In func-
nozitate. Senzorul măsoară lumina ţie de modificarea nivelului de lu-
naturală şi aprinde lumina artificia- mină naturală pe timpul zilei, se
lă aferentă, pentru obţinerea nive- ajustează şi lumina artificială
mal sunt valabile toate valorile
reglate individual prin potenţio-
metru. Senzorul de prezenţă
poate fi reglat cu ajutorul LED-
ului albastru chiar şi fără sarcină
conectată.
scurgerea celor 4 ore dispozitivul
de control prezenţă IR Quattro
comută în regim normal cu
senzor.
Lungimea circuitului între
n
senzor şi întrerupător < 50 m
La fiecare apăsare a butonului
se reactivează timpul suplimentar
de funcţionare.
pentru compensarea diferentelor
În afară de nivelul de lumină natu-
rală, conectarea se face în funcţie
de prezenţă.
- 64 -
Reglarea funcţiilor cu potenţiometrul
COM 1 + COM 2
Potenţiometru e
Setare de crepuscularitate
Pragul dorit de declanşare poate Regulator maxim dreapta:
fi reglat continuu între cca. 10 şi Regim MAX lumină de zi
1000 Lux. Regulator maxim stânga:
Regim MINIM de noapte
Exemple de utilizare
Regim de noapte
Coridoare, vestibule
Scări, scări rulante, benzi rulante
Băi, toalete, încăperi de comandă, cantine
Spaţii de vânzare, grădiniţe, creşe, hale de sport
Domenii de activitate: încăperi pentru birouri,
conferinţe, studiouri, lucrări de fineţe de montaj,
bucătării
Domenii de activitate speciale:
laboratoare, desen tehnic, lucrări de precizie
Regim lumină de zi
Indicaţie: În funcţie de locul montării poate fi necesară o corecţie a reglajului cu 1 – 2 liniuţe de scală.
Potenţiometru f
Setare timp
Ieşire de conectare 1 pentru Timpul dorit de funcţionare
timpul suplimentar de suplimentară poate fi reglat
funcţionare continuu între 30 sec şi max.
Valoare de reglare 30 min. După 3 min. este calibrat
30 sec. – 30 min. nivelul de luminozitate.
Mod impuls (cu excepţia DIM)
Poziţionaţi regulatorul pe (ma- (de ex. pentru automatul casei
xim stânga) aparatul se găseşte scărilor). Apoi senzorul nu reacţio-
în mod impuls, adică ieşirea se nează la mişcare pentru cca. 8 sec.
conectează pentru cca. 2 sec. Daca intensitatea luminii este ma-
Mod IQ
Maxim dreapta: Timpul suplimen- Cu ajutorul unui algoritm de
tar de funcţionare se adaptează di- învăţare se determină ciclul optim
namic, cu autoînvăţare la compor- de timp.
tamentul utilizatorului.
În funcţie de locul unde se mon-
tează poate fi necesară corecţia
reglajului cu 1 – 2 liniuţe de scală.
Valori ale luminozităţii
min
1
2
3
4
5
>=6
max
La depăşirea pragului senzorul
deconectează după scurgerea
timpului suplimentar de
funcţionare.
xima datorita unor surse externe
de lumina, regimul de lumină de zi
este singurul regim posibil.
Timpul cel mai scurt este de
5 min., cel mai lung de 20 min.
- 65 -
