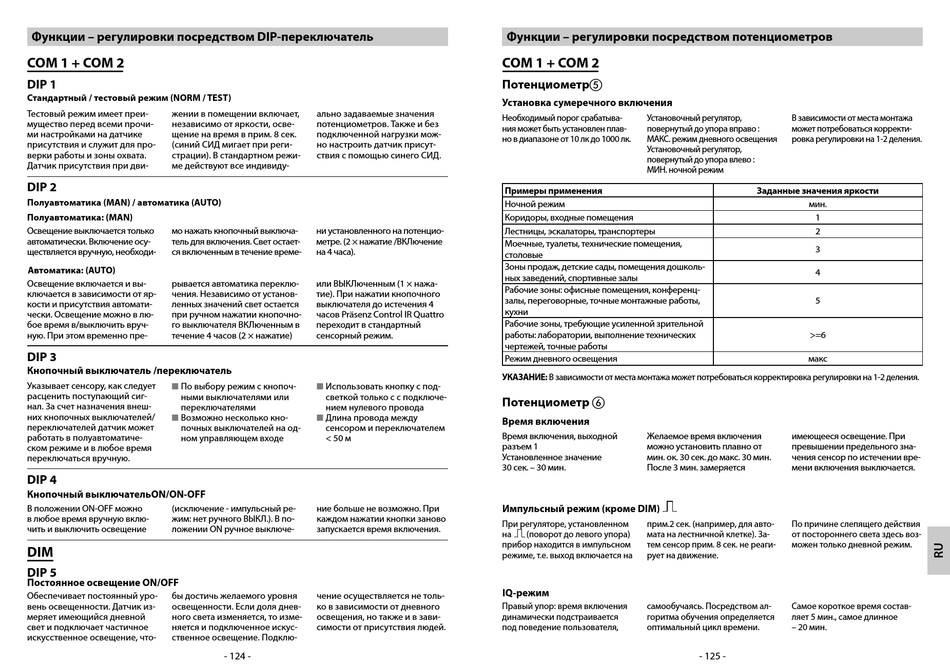

Функции – регулировки посредством DIP-переключатель
COM 1 + COM 2
DIP 1
Стандартный / тестовый режим (NORM / TEST)
Тестовый режим имеет преи- жении в помещении включает,
мущество перед всеми прочи- независимо от яркости, осве-
ми настройками на датчике щение на время в прим. 8 сек.
присутствия и служит для про- (синий СИД мигает при реги-
верки работы и зоны охвата. страции). В стандартном режи-
Датчик присутствия при дви- ме действуют все индивиду-
DIP 2
Полуавтоматика (MAN) / автоматика (AUTO)
Полуавтоматика: (MAN)
Освещение выключается только мо нажать кнопочный выключа-
автоматически. Включение осу- тель для включения. Свет остает-
ществляется вручную, необходи- ся включенным в течение време-
Автоматика: (AUTO)
Освещение включается и вы- рывается автоматика переклю-
ключается в зависимости от яр- чения. Независимо от установ-
кости и присутствия автомати- ленных значений свет остается
чески. Освещение можно в лю- при ручном нажатии кнопочно-
бое время в/выключить вруч- го выключателя ВКЛюченным в
ную. При этом временно пре- течение 4 часов (2 × нажатие)
DIP 3
Кнопочный выключатель /переключатель
Указывает сенсору, как следует По выбору режим с кнопоч-
n
расценить поступающий сиг-
ными выключателями или
нал. За счет назначения внеш-
переключателями
них кнопочных выключателей/ Возможно несколько кно-
n
переключателей датчик может
почных выключателей на од-
работать в полуавтоматиче-
ном управляющем входе
ском режиме и в любое время
переключаться вручную.
DIP 4
Кнопочный выключательON/ON-OFF
В положении ON-OFF можно (исключение - импульсный ре-
в любое время вручную вклю- жим: нет ручного ВЫКЛ.). В по-
чить и выключить освещение ложении ON ручное выключе-
DIM
DIP 5
Постоянное освещение ON/OFF
Обеспечивает постоянный уро- бы достичь желаемого уровня
вень освещенности. Датчик из- освещенности. Если доля днев-
меряет имеющийся дневной ного света изменяется, то изме-
свет и подключает частичное няется и подключенное искус-
искусственное освещение, что- ственное освещение. Подклю-
ально задаваемые значения
потенциометров. Также и без
подключенной нагрузки мож-
но настроить датчик присут-
ствия с помощью синего СИД.
ни установленного на потенцио-
метре. (2 × нажатие /ВКЛючение
на 4 часа).
или ВЫКЛюченным (1 × нажа-
тие). При нажатии кнопочного
выключателя до истечения 4
часов Präsenz Control IR Quattro
переходит в стандартный
сенсорный режим.
Использовать кнопку с под-
n
светкой только с с подключе-
нием нулевого провода
Длина провода между
n
сенсором и переключателем
< 50 м
ние больше не возможно. При
каждом нажатии кнопки заново
запускается время включения.
чение осуществляется не толь-
ко в зависимости от дневного
освещения, но также и в зави-
симости от присутствия людей.
- 124 -
Функции – регулировки посредством потенциометров
COM 1 + COM 2
Потенциометрe
Установка сумеречного включения
Необходимый порог срабатыва- Установочный регулятор,
ния может быть установлен плав- повернутый до упора вправо :
но в диапазоне от 10 лк до 1000 лк. МАКС. режим дневного освещения
Установочный регулятор,
повернутый до упора влево :
МИН. ночной режим
Примеры применения
Ночной режим
Коридоры, входные помещения
Лестницы, эскалаторы, транспортеры
Моечные, туалеты, технические помещения,
столовые
Зоны продаж, детские сады, помещения дошколь-
ных заведений, спортивные залы
Рабочие зоны: офисные помещения, конференц-
залы, переговорные, точные монтажные работы,
кухни
Рабочие зоны, требующие усиленной зрительной
работы: лаборатории, выполнение технических
чертежей, точные работы
Режим дневного освещения
УКАЗАНИЕ: В зависимости от места монтажа может потребоваться корректировка регулировки на 1-2 деления.
Потенциометр f
Время включения
Время включения, выходной Желаемое время включения
разъем 1 можно установить плавно от
Установленное значение мин. ок. 30 сек. до макс. 30 мин.
30 сек. – 30 мин. После 3 мин. замеряется
Импульсный режим (кроме DIM)
При регуляторе, установленном прим.2 сек. (например, для авто-
на (поворот до левого упора) мата на лестничной клетке). За-
прибор находится в импульсном тем сенсор прим. 8 сек. не реаги-
режиме, т.е. выход включается на рует на движение.
IQ-режим
Правый упор: время включения самообучаясь. Посредством ал-
динамически подстраивается горитма обучения определяется
под поведение пользователя, оптимальный цикл времени.
В зависимости от места монтажа
может потребоваться корректи-
ровка регулировки на 1-2 деления.
Заданные значения яркости
мин.
1
2
3
4
5
>=6
макс
имеющееся освещение. При
превышении предельного зна-
чения сенсор по истечении вре-
мени включения выключается.
По причине слепящего действия
от постороннего света здесь воз-
можен только дневной режим.
Самое короткое время состав-
ляет 5 мин., самое длинное
– 20 мин.
