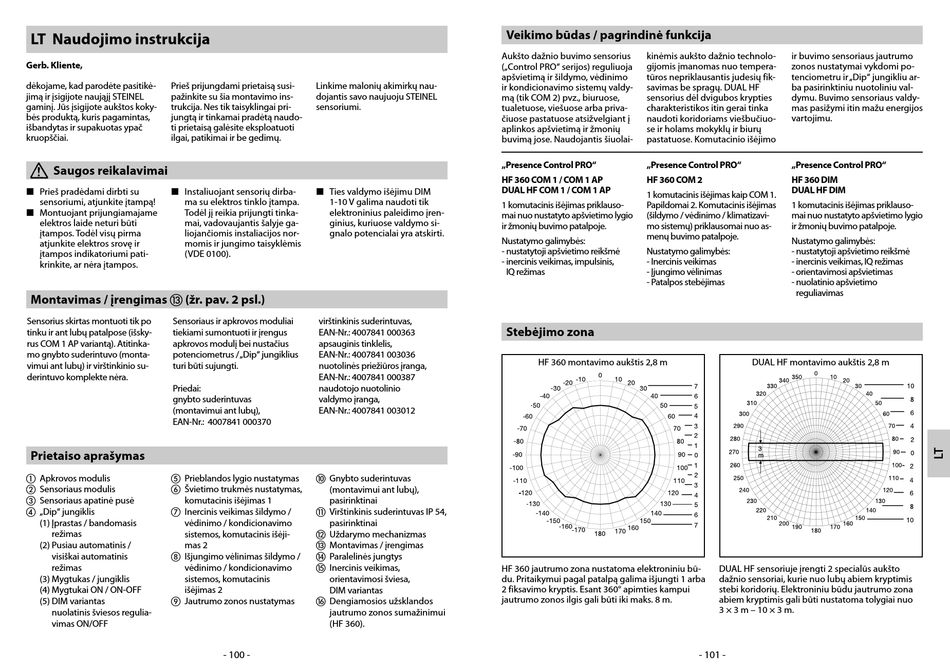

Lt Naudojimo Instrukcija - STEINEL HF 360 COM 1 Information

LT Naudojimo instrukcija

Gerb. Kliente,
dėkojame, kad parodėte pasitikė- Prieš prijungdami prietaisą susi-
jimą ir įsigijote naująjį STEINEL pažinkite su šia montavimo ins-
gaminį. Jūs įsigijote aukštos koky- trukcija. Nes tik taisyklingai pri-
bės produktą, kuris pagamintas, jungtą ir tinkamai pradėtą naudo-
išbandytas ir supakuotas ypač ti prietaisą galėsite eksploatuoti
kruopščiai. ilgai, patikimai ir be gedimų.
Saugos reikalavimai
L Prieš pradėdami dirbti su L Instaliuojant sensorių dirba-
sensoriumi, atjunkite įtampą! ma su elektros tinklo įtampa.
L Montuojant prijungiamajame
Todėl jį reikia prijungti tinka-
elektros laide neturi būti mai, vadovaujantis šalyje ga-
įtampos. Todėl visų pirma liojančiomis instaliacijos nor-
atjunkite elektros srovę ir momis ir jungimo taisyklėmis
įtampos indikatoriumi pati- (VDE 0100).
krinkite, ar nėra įtampos.
Montavimas / įrengimas m (žr. pav. 2 psl.)
Sensorius skirtas montuoti tik po Sensoriaus ir apkrovos moduliai
tinku ir ant lubų patalpose (išsky- tiekiami sumontuoti ir įrengus
rus COM 1 AP variantą). Atitinka- apkrovos modulį bei nustačius
mo gnybto suderintuvo (monta- potenciometrus / „Dip" jungiklius
vimui ant lubų) ir virštinkinio su- turi būti sujungti.
derintuvo komplekte nėra.
Priedai:
gnybto suderintuvas
(montavimui ant lubų),
EAN-Nr.: 4007841 000370
Prietaiso aprašymas
a Apkrovos modulis e Prieblandos lygio nustatymas
b Sensoriaus modulis f Švietimo trukmės nustatymas,
c Sensoriaus apatinė pusė komutacinis išėjimas 1
d „Dip" jungiklis g Inercinis veikimas šildymo /
(1) Įprastas / bandomasis vėdinimo / kondicionavimo
režimas sistemos, komutacinis išėji-
(2) Pusiau automatinis / mas 2
visiškai automatinis h Išjungimo vėlinimas šildymo /
režimas vėdinimo / kondicionavimo
(3) Mygtukas / jungiklis sistemos, komutacinis
(4) Mygtukai ON / ON-OFF išėjimas 2
(5) DIM variantas i Jautrumo zonos nustatymas
nuolatinis šviesos regulia-
vimas ON/OFF
Linkime malonių akimirkų nau-
dojantis savo naujuoju STEINEL
sensoriumi.
L Ties valdymo išėjimu DIM
1-10 V galima naudoti tik
elektroninius paleidimo įren-
ginius, kuriuose valdymo si-
gnalo potencialai yra atskirti.
virštinkinis suderintuvas,
EAN-Nr.: 4007841 000363
apsauginis tinklelis,
EAN-Nr.: 4007841 003036
nuotolinės priežiūros įranga,
EAN-Nr.: 4007841 000387
naudotojo nuotolinio
valdymo įranga,
EAN-Nr.: 4007841 003012
j Gnybto suderintuvas
(montavimui ant lubų),
pasirinktinai
k Virštinkinis suderintuvas IP 54,
pasirinktinai
l Uždarymo mechanizmas
m Montavimas / įrengimas
n Paralelinės jungtys
o Inercinis veikimas,
orientavimosi šviesa,
DIM variantas
p Dengiamosios užsklandos
jautrumo zonos sumažinimui
(HF 360).
- 100 -
Veikimo būdas / pagrindinė funkcija
Aukšto dažnio buvimo sensorius kinėmis aukšto dažnio technolo-
(„Control PRO" serijos) reguliuoja gijomis įmanomas nuo tempera-
apšvietimą ir šildymo, vėdinimo tūros nepriklausantis judesių fik-
ir kondicionavimo sistemų valdy- savimas be spragų. DUAL HF
mą (tik COM 2) pvz., biuruose, sensorius dėl dvigubos krypties
tualetuose, viešuose arba priva- charakteristikos itin gerai tinka
čiuose pastatuose atsižvelgiant į naudoti koridoriams viešbučiuo-
aplinkos apšvietimą ir žmonių se ir holams mokyklų ir biurų
buvimą jose. Naudojantis šiuolai- pastatuose. Komutacinio išėjimo
„Presence Control PRO" „Presence Control PRO"
HF 360 COM 1 / COM 1 AP HF 360 COM 2
DUAL HF COM 1 / COM 1 AP
1 komutacinis išėjimas kaip COM 1.
1 komutacinis išėjimas priklauso- Papildomai 2. Komutacinis išėjimas
mai nuo nustatyto apšvietimo lygio (šildymo / vėdinimo / klimatizavi-
ir žmonių buvimo patalpoje. mo sistemų) priklausomai nuo as-
menų buvimo patalpoje.
Nustatymo galimybės:
- nustatytoji apšvietimo reikšmė Nustatymo galimybės:
- inercinis veikimas, impulsinis, - Inercinis veikimas
IQ režimas - Įjungimo vėlinimas
- Patalpos stebėjimas
Stebėjimo zona
HF 360 montavimo aukštis 2,8 m
HF 360 jautrumo zona nustatoma elektroniniu bū-
du. Pritaikymui pagal patalpą galima išjungti 1 arba
2 fiksavimo kryptis. Esant 360° apimties kampui
jautrumo zonos ilgis gali būti iki maks. 8 m.
ir buvimo sensoriaus jautrumo
zonos nustatymai vykdomi po-
tenciometru ir „Dip" jungikliu ar-
ba pasirinktiniu nuotoliniu val-
dymu. Buvimo sensoriaus valdy-
mas pasižymi itin mažu energijos
vartojimu.
„Presence Control PRO"
HF 360 DIM
DUAL HF DIM
1 komutacinis išėjimas priklauso-
mai nuo nustatyto apšvietimo lygio
ir žmonių buvimo patalpoje.
Nustatymo galimybės:
- nustatytoji apšvietimo reikšmė
- inercinis veikimas, IQ režimas
- orientavimosi apšvietimas
- nuolatinio apšvietimo
reguliavimas
DUAL HF montavimo aukštis 2,8 m
DUAL HF sensoriuje įrengti 2 specialūs aukšto
dažnio sensoriai, kurie nuo lubų abiem kryptimis
stebi koridorių. Elektroniniu būdu jautrumo zona
abiem kryptimis gali būti nustatoma tolygiai nuo
3 × 3 m – 10 × 3 m.
