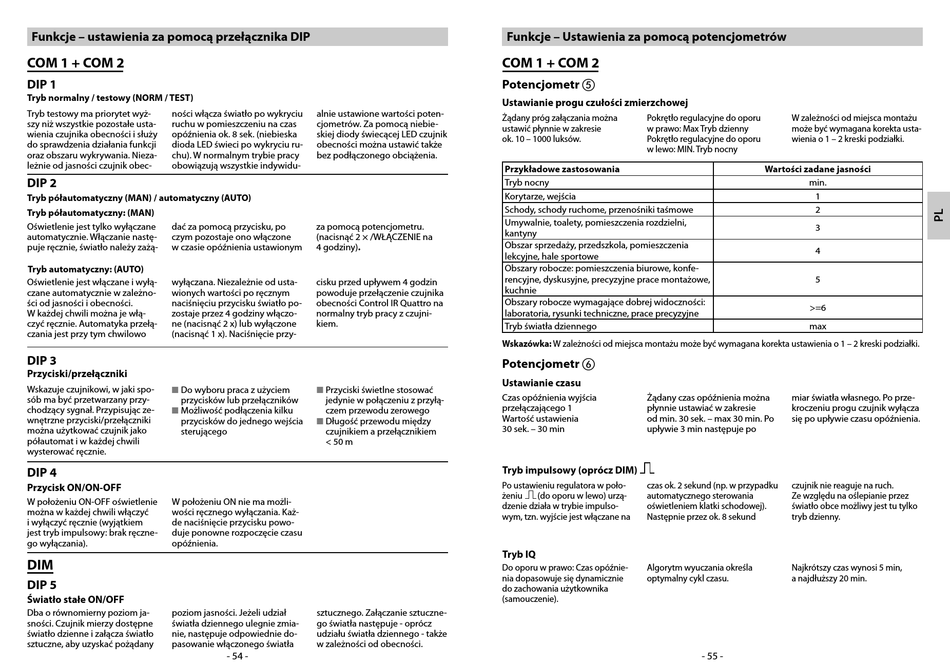

STEINEL HF 360 COM 1 Information Seite 28

Funkcje – ustawienia za pomocą przełącznika DIP
COM 1 + COM 2
DIP 1
Tryb normalny / testowy (NORM / TEST)
Tryb testowy ma priorytet wyż- ności włącza światło po wykryciu
szy niż wszystkie pozostałe usta- ruchu w pomieszczeniu na czas
wienia czujnika obecności i służy opóźnienia ok. 8 sek. (niebieska
do sprawdzenia działania funkcji dioda LED świeci po wykryciu ru-
oraz obszaru wykrywania. Nieza- chu). W normalnym trybie pracy
leżnie od jasności czujnik obec- obowiązują wszystkie indywidu-
DIP 2
Tryb półautomatyczny (MAN) / automatyczny (AUTO)
Tryb półautomatyczny: (MAN)
Oświetlenie jest tylko wyłączane dać za pomocą przycisku, po
automatycznie. Włączanie nastę- czym pozostaje ono włączone
puje ręcznie, światło należy zażą- w czasie opóźnienia ustawionym
Tryb automatyczny: (AUTO)
Oświetlenie jest włączane i wyłą- wyłączana. Niezależnie od usta-
czane automatycznie w zależno- wionych wartości po ręcznym
ści od jasności i obecności. naciśnięciu przycisku światło po-
W każdej chwili można je włą- zostaje przez 4 godziny włączo-
czyć ręcznie. Automatyka przełą- ne (nacisnąć 2 x) lub wyłączone
czania jest przy tym chwilowo (nacisnąć 1 x). Naciśnięcie przy-
DIP 3
Przyciski/przełączniki
Wskazuje czujnikowi, w jaki spo-
Do wyboru praca z użyciem
n
sób ma być przetwarzany przy-
przycisków lub przełączników
chodzący sygnał. Przypisując ze- Możliwość podłączenia kilku
n
wnętrzne przyciski/przełączniki
przycisków do jednego wejścia
można użytkować czujnik jako
sterującego
półautomat i w każdej chwili
wysterować ręcznie.
DIP 4
Przycisk ON/ON-OFF
W położeniu ON-OFF oświetlenie W położeniu ON nie ma możli-
można w każdej chwili włączyć wości ręcznego wyłączania. Każ-
i wyłączyć ręcznie (wyjątkiem de naciśnięcie przycisku powo-
jest tryb impulsowy: brak ręczne- duje ponowne rozpoczęcie czasu
go wyłączania). opóźnienia.
DIM
DIP 5
Światło stałe ON/OFF
Dba o równomierny poziom ja- poziom jasności. Jeżeli udział
sności. Czujnik mierzy dostępne światła dziennego ulegnie zmia-
światło dzienne i załącza światło nie, następuje odpowiednie do-
sztuczne, aby uzyskać pożądany pasowanie włączonego światła
alnie ustawione wartości poten-
cjometrów. Za pomocą niebie-
skiej diody świecącej LED czujnik
obecności można ustawić także
bez podłączonego obciążenia.
za pomocą potencjometru.
(nacisnąć 2 × /WŁĄCZENIE na
4 godziny).
cisku przed upływem 4 godzin
powoduje przełączenie czujnika
obecności Control IR Quattro na
normalny tryb pracy z czujni-
kiem.
Przyciski świetlne stosować
n
jedynie w połączeniu z przyłą-
czem przewodu zerowego
Długość przewodu między
n
czujnikiem a przełącznikiem
< 50 m
sztucznego. Załączanie sztuczne-
go światła następuje - oprócz
udziału światła dziennego - także
w zależności od obecności.
- 54 -
Funkcje – Ustawienia za pomocą potencjometrów
COM 1 + COM 2
Potencjometr e
Ustawianie progu czułości zmierzchowej
Żądany próg załączania można Pokrętło regulacyjne do oporu
ustawić płynnie w zakresie w prawo: Max Tryb dzienny
ok. 10 – 1000 luksów. Pokrętło regulacyjne do oporu
w lewo: MIN. Tryb nocny
Przykładowe zastosowania
Tryb nocny
Korytarze, wejścia
Schody, schody ruchome, przenośniki taśmowe
Umywalnie, toalety, pomieszczenia rozdzielni,
kantyny
Obszar sprzedaży, przedszkola, pomieszczenia
lekcyjne, hale sportowe
Obszary robocze: pomieszczenia biurowe, konfe-
rencyjne, dyskusyjne, precyzyjne prace montażowe,
kuchnie
Obszary robocze wymagające dobrej widoczności:
laboratoria, rysunki techniczne, prace precyzyjne
Tryb światła dziennego
Wskazówka: W zależności od miejsca montażu może być wymagana korekta ustawienia o 1 – 2 kreski podziałki.
Potencjometr f
Ustawianie czasu
Czas opóźnienia wyjścia Żądany czas opóźnienia można
przełączającego 1 płynnie ustawiać w zakresie
Wartość ustawienia od min. 30 sek. – max 30 min. Po
30 sek. – 30 min upływie 3 min następuje po
Tryb impulsowy (oprócz DIM)
Po ustawieniu regulatora w poło- czas ok. 2 sekund (np. w przypadku
automatycznego sterowania
żeniu (do oporu w lewo) urzą-
dzenie działa w trybie impulso- oświetleniem klatki schodowej).
wym, tzn. wyjście jest włączane na Następnie przez ok. 8 sekund
Tryb IQ
Do oporu w prawo: Czas opóźnie- Algorytm wyuczania określa
nia dopasowuje się dynamicznie optymalny cykl czasu.
do zachowania użytkownika
(samouczenie).
W zależności od miejsca montażu
może być wymagana korekta usta-
wienia o 1 – 2 kreski podziałki.
Wartości zadane jasności
min.
1
2
3
4
5
>=6
max
miar światła własnego. Po prze-
kroczeniu progu czujnik wyłącza
się po upływie czasu opóźnienia.
czujnik nie reaguje na ruch.
Ze względu na oślepianie przez
światło obce możliwy jest tu tylko
tryb dzienny.
Najkrótszy czas wynosi 5 min,
a najdłuższy 20 min.
- 55 -
