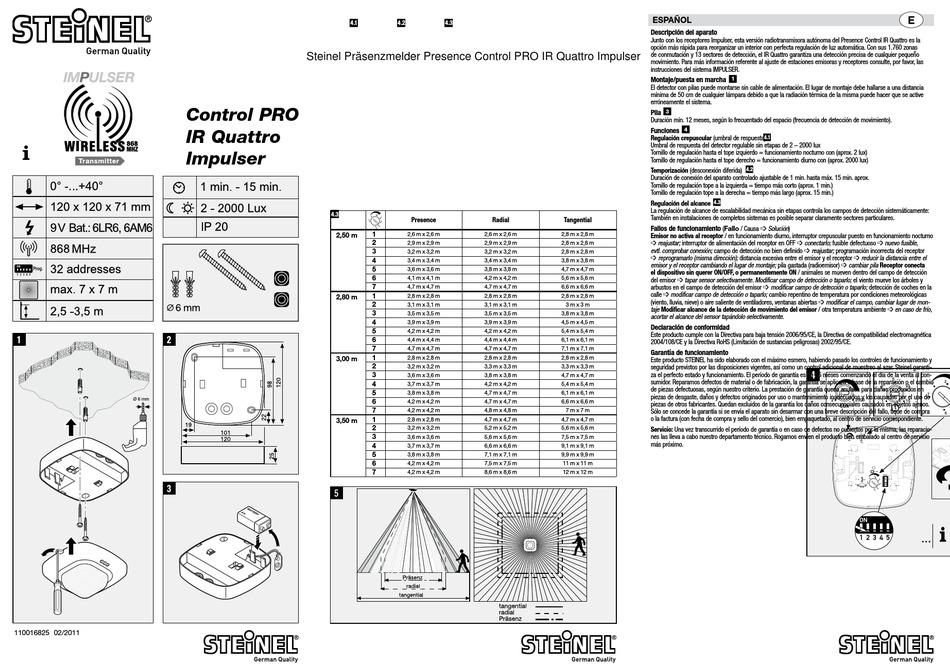

Control PRO
IR Quattro
i
Impulser
110016825 02/2011
W
W
W
4 .3
4 .1
4 .2
Steinel Präsenzmelder Presence Control PRO IR Quattro Impulser
W
4 .3
Presence
1
2,50 m
2,6 m x 2,6 m
2,6 m x 2,6 m
2
2,9 m x 2,9 m
2,9 m x 2,9 m
3
3,2 m x 3,2 m
3,2 m x 3,2 m
4
3,4 m x 3,4 m
3,4 m x 3,4 m
5
3,6 m x 3,6 m
3,8 m x 3,8 m
6
4,1 m x 4,1 m
4,2 m x 4,2 m
7
4,7 m x 4,7 m
4,7 m x 4,7 m
1
2,80 m
2,8 m x 2,8 m
2,8 m x 2,8 m
2
3,1 m x 3,1 m
3,1 m x 3,1 m
3
3,5 m x 3,5 m
3,5 m x 3,5 m
4
3,9 m x 3,9 m
3,9 m x 3,9 m
5
4,2 m x 4,2 m
4,2 m x 4,2 m
6
4,4 m x 4,4 m
4,4 m x 4,4 m
7
4,7 m x 4,7 m
4,7 m x 4,7 m
1
3,00 m
2,8 m x 2,8 m
2,8 m x 2,8 m
2
3,2 m x 3,2 m
3,3 m x 3,3 m
3
3,6 m x 3,6 m
3,8 m x 3,8 m
4
3,7 m x 3,7 m
4,2 m x 4,2 m
5
3,8 m x 3,8 m
4,7 m x 4,7 m
6
4,2 m x 4,2 m
4,7 m x 4,7 m
7
4,2 m x 4,2 m
4,8 m x 4,8 m
1
3,50 m
2,8 m x 2,8 m
4,7 m x 4,7 m
2
3,2 m x 3,2 m
5,2 m x 5,2 m
3
3,6 m x 3,6 m
5,6 m x 5,6 m
4
3,7 m x 3,7 m
6,6 m x 6,6 m
5
3,8 m x 3,8 m
7,1 m x 7,1 m
6
4,2 m x 4,2 m
7,5 m x 7,5 m
7
4,2 m x 4,2 m
8,6 m x 8,6 m
ESPAÑOL
Descripción del aparato
Junto con los receptores Impulser, esta versión radiotransmisora autónoma del Presence Control IR Quattro es la
opción más rápida para reorganizar un interior con perfecta regulación de luz automática. Con sus 1.760 zonas
de conmutación y 13 sectores de detección, el IR Quattro garantiza una detección precisa de cualquier pequeño
movimiento. Para más información referente al ajuste de estaciones emisoras y receptores consulte, por favor, las
instrucciones del sistema IMPULSER.

Montaje/puesta en marcha

El detector con pilas puede montarse sin cable de alimentación. El lugar de montaje debe hallarse a una distancia
mínima de 50 cm de cualquier lámpara debido a que la radiación térmica de la misma puede hacer que se active
erróneamente el sistema.
W
Pila
3
Duración mín. 12 meses, según lo frecuentado del espacio (frecuencia de detección de movimiento).
Funciones
Regulación crepuscular (umbral de respuesta)
Umbral de respuesta del detector regulable sin etapas de 2 – 2000 lux
Tornillo de regulación hasta el tope izquierdo = funcionamiento nocturno con (aprox. 2 lux)
Tornillo de regulación hasta el tope derecho = funcionamiento diurno con (aprox. 2000 lux)
Temporización (desconexión diferida)
Duración de conexión del aparato controlado ajustable de 1 min. hasta máx. 15 min. aprox.
Tornillo de regulación tope a la izquierda = tiempo más corto (aprox. 1 min.)
Tornillo de regulación tope a la derecha = tiempo más largo (aprox. 15 min.)
Regulación del alcance
La regulación de alcance de escalabilidad mecánica sin etapas controla los campos de detección sistemáticamente:
También en instalaciones de completos sistemas es posible separar claramente sectores particulares.
Radial
Tangential
Fallos de funcionamiento
2,8 m x 2,8 m
Emisor no activa al receptor / en funcionamiento diurno, interruptor crepuscular puesto en funcionamiento nocturno
2,8 m x 2,8 m
➩ reajustar; interruptor de alimentación del receptor en OFF ➩ conectarlo; fusible defectuoso ➩ nuevo fusible,
evtl. comprobar conexión; campo de detección no bien definido ➩ reajustar; programación incorrecta del receptor
2,8 m x 2,8 m
➩ reprogramarlo (misma dirección); distancia excesiva entre el emisor y el receptor ➩ reducir la distancia entre el
3,8 m x 3,8 m
emisor y el receptor cambiando el lugar de montaje; pila gastada (radioemisor) ➩ cambiar pila Receptor conecta
4,7 m x 4,7 m
el dispositivo sin querer ON/OFF, o permanentemente ON / animales se mueven dentro del campo de detección
5,6 m x 5,6 m
del emisor ➩ tapar sensor selectivamente. Modificar campo de detección o taparlo; el viento mueve los árboles y
6,6 m x 6,6 m
arbustos en el campo de detección del emisor ➩ modificar campo de detección o taparlo; detección de coches en la
calle ➩ modificar campo de detección o taparlo; cambio repentino de temperatura por condiciones meteorológicas
2,8 m x 2,8 m
(viento, lluvia, nieve) o aire saliente de ventiladores, ventanas abiertas ➩ modificar el campo, cambiar lugar de mon-
3 m x 3 m
taje Modificar alcance de la detección de movimiento del emisor / otra temperatura ambiente ➩ en caso de frío,
3,8 m x 3,8 m
acortar el alcance del sensor tapándolo selectivamente.
4,5 m x 4,5 m
Declaración de conformidad
5,4 m x 5,4 m
Este producto cumple con la Directiva para baja tensión 2006/95/CE, la Directiva de compatibilidad electromagnética
6,1 m x 6,1 m
2004/108/CE y la Directiva RoHS (Limitación de sustancias peligrosas) 2002/95/CE.
7,1 m x 7,1 m
Garantía de funcionamiento
2,8 m x 2,8 m
Este producto STEINEL ha sido elaborado con el máximo esmero, habiendo pasado los controles de funcionamiento y
3,3 m x 3,3 m
seguridad previstos por las disposiciones vigentes, así como un control adicional de muestreo al azar. Steinel garanti-
za el perfecto estado y funcionamiento. El período de garantía es de 36 meses comenzando el día de la venta al con-
4,7 m x 4,7 m
sumidor. Reparamos defectos de material o de fabricación, la garantía se aplicará a base de la reparación o el cambio
5,4 m x 5,4 m
de piezas defectuosas, según nuestro criterio. La prestación de garantía queda anulada para daños producidos en
6,1 m x 6,1 m
piezas de desgaste, daños y defectos originados por uso o mantenimiento inadecuados y los causados por el uso de
6,6 m x 6,6 m
piezas de otros fabricantes. Quedan excluidos de la garantía los daños consecuenciales causados en objetos ajenos.
7 m x 7 m
Sólo se concede la garantía si se envía el aparato sin desarmar con una breve descripción del fallo, tique de compra
o la factura (con fecha de compra y sello del comercio), bien empaquetado, al centro de servicio correspondiente.
4,7 m x 4,7 m
5,6 m x 5,6 m
Servicio: Una vez transcurrido el período de garantía o en caso de defectos no cubiertos por la misma, las reparacio-
7,5 m x 7,5 m
nes las lleva a cabo nuestro departamento técnico. Rogamos envíen el producto bien embalado al centro de servicio
más próximo.
9,1 m x 9,1 m
9,9 m x 9,9 m
11 m x 11 m
12 m x 12 m
W
1
W
4
W
4 .1
W
4 .2
W
4 .3
(Fallo / Causa
Solución)
