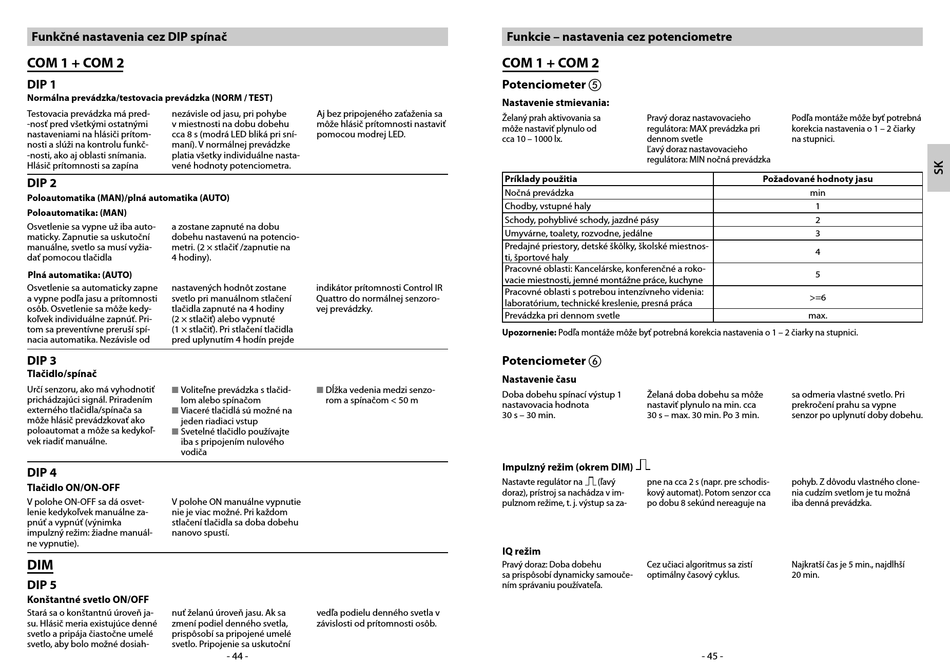

Funkčné nastavenia cez DIP spínač
COM 1 + COM 2
DIP 1
Normálna prevádzka/testovacia prevádzka (NORM / TEST)
Testovacia prevádzka má pred- nezávisle od jasu, pri pohybe
-nosť pred všetkými ostatnými v miestnosti na dobu dobehu
nastaveniami na hlásiči prítom- cca 8 s (modrá LED bliká pri sní-
nosti a slúži na kontrolu funkč- maní). V normálnej prevádzke
-nosti, ako aj oblasti snímania. platia všetky individuálne nasta-
Hlásič prítomnosti sa zapína vené hodnoty potenciometra.
DIP 2
Poloautomatika (MAN)/plná automatika (AUTO)
Poloautomatika: (MAN)
Osvetlenie sa vypne už iba auto- a zostane zapnuté na dobu
maticky. Zapnutie sa uskutoční dobehu nastavenú na potencio-
manuálne, svetlo sa musí vyžia- metri. (2 × stlačiť /zapnutie na
dať pomocou tlačidla 4 hodiny).
Plná automatika: (AUTO)
Osvetlenie sa automaticky zapne nastavených hodnôt zostane
a vypne podľa jasu a prítomnosti svetlo pri manuálnom stlačení
tlačidla zapnuté na 4 hodiny
osôb. Osvetlenie sa môže kedy-
koľvek individuálne zapnúť. Pri- (2 × stlačiť) alebo vypnuté
tom sa preventívne preruší spí- (1 × stlačiť). Pri stlačení tlačidla
nacia automatika. Nezávisle od pred uplynutím 4 hodín prejde
DIP 3
Tlačidlo/spínač
Určí senzoru, ako má vyhodnotiť
Voliteľne prevádzka s tlačid-
n
prichádzajúci signál. Priradením
lom alebo spínačom
externého tlačidla/spínača sa Viaceré tlačidlá sú možné na
n
môže hlásič prevádzkovať ako
jeden riadiaci vstup
poloautomat a môže sa kedykoľ-
Svetelné tlačidlo používajte
n
vek riadiť manuálne.
iba s pripojením nulového
vodiča
DIP 4
Tlačidlo ON/ON-OFF
V polohe ON-OFF sa dá osvet- V polohe ON manuálne vypnutie
lenie kedykoľvek manuálne za- nie je viac možné. Pri každom
pnúť a vypnúť (výnimka stlačení tlačidla sa doba dobehu
impulzný režim: žiadne manuál- nanovo spustí.
ne vypnutie).
DIM
DIP 5
Konštantné svetlo ON/OFF
Stará sa o konštantnú úroveň ja- nuť želanú úroveň jasu. Ak sa
su. Hlásič meria existujúce denné zmení podiel denného svetla,
svetlo a pripája čiastočne umelé prispôsobí sa pripojené umelé
svetlo, aby bolo možné dosiah- svetlo. Pripojenie sa uskutoční
Aj bez pripojeného zaťaženia sa
môže hlásič prítomnosti nastaviť
pomocou modrej LED.
indikátor prítomnosti Control IR
Quattro do normálnej senzoro-
vej prevádzky.
Dĺžka vedenia medzi senzo-
n
rom a spínačom < 50 m
vedľa podielu denného svetla v
závislosti od prítomnosti osôb.
- 44 -
Funkcie – nastavenia cez potenciometre
COM 1 + COM 2
Potenciometer e
Nastavenie stmievania:
Želaný prah aktivovania sa Pravý doraz nastavovacieho
môže nastaviť plynulo od regulátora: MAX prevádzka pri
cca 10 – 1000 lx. dennom svetle
Ľavý doraz nastavovacieho
regulátora: MIN nočná prevádzka
Príklady použitia
Nočná prevádzka
Chodby, vstupné haly
Schody, pohyblivé schody, jazdné pásy
Umyvárne, toalety, rozvodne, jedálne
Predajné priestory, detské škôlky, školské miestnos-
ti, športové haly
Pracovné oblasti: Kancelárske, konferenčné a roko-
vacie miestnosti, jemné montážne práce, kuchyne
Pracovné oblasti s potrebou intenzívneho videnia:
laboratórium, technické kreslenie, presná práca
Prevádzka pri dennom svetle
Upozornenie: Podľa montáže môže byť potrebná korekcia nastavenia o 1 – 2 čiarky na stupnici.
Potenciometer f
Nastavenie času
Doba dobehu spínací výstup 1 Želaná doba dobehu sa môže
nastavovacia hodnota nastaviť plynulo na min. cca
30 s – 30 min. 30 s – max. 30 min. Po 3 min.
Impulzný režim (okrem DIM)
Nastavte regulátor na (ľavý pne na cca 2 s (napr. pre schodis-
doraz), prístroj sa nachádza v im- kový automat). Potom senzor cca
pulznom režime, t. j. výstup sa za- po dobu 8 sekúnd nereaguje na
IQ režim
Pravý doraz: Doba dobehu Cez učiaci algoritmus sa zistí
sa prispôsobí dynamicky samouče- optimálny časový cyklus.
ním správaniu používateľa.
Podľa montáže môže byť potrebná
korekcia nastavenia o 1 – 2 čiarky
na stupnici.
Požadované hodnoty jasu
min
1
2
3
4
5
>=6
max.
sa odmeria vlastné svetlo. Pri
prekročení prahu sa vypne
senzor po uplynutí doby dobehu.
pohyb. Z dôvodu vlastného clone-
nia cudzím svetlom je tu možná
iba denná prevádzka.
Najkratší čas je 5 min., najdlhší
20 min.
