STEINEL HF 360 COM 1 Information Seite 18

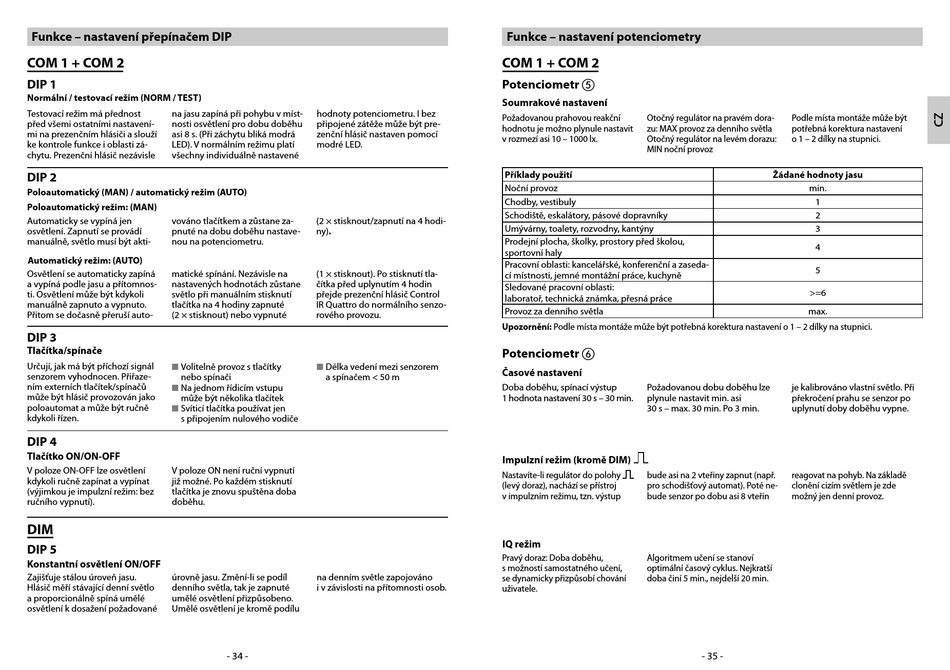

Funkce – nastavení přepínačem DIP
COM 1 + COM 2
DIP 1
Normální / testovací režim (NORM / TEST)
Testovací režim má přednost na jasu zapíná při pohybu v míst-
před všemi ostatními nastavení- nosti osvětlení pro dobu doběhu
mi na prezenčním hlásiči a slouží asi 8 s. (Při záchytu bliká modrá
ke kontrole funkce i oblasti zá- LED). V normálním režimu platí
chytu. Prezenční hlásič nezávisle všechny individuálně nastavené
DIP 2
Poloautomatický (MAN) / automatický režim (AUTO)
Poloautomatický režim: (MAN)
Automaticky se vypíná jen vováno tlačítkem a zůstane za-
osvětlení. Zapnutí se provádí pnuté na dobu doběhu nastave-
manuálně, světlo musí být akti- nou na potenciometru.
Automatický režim: (AUTO)
Osvětlení se automaticky zapíná matické spínání. Nezávisle na
a vypíná podle jasu a přítomnos- nastavených hodnotách zůstane
ti. Osvětlení může být kdykoli světlo při manuálním stisknutí
manuálně zapnuto a vypnuto. tlačítka na 4 hodiny zapnuté
Přitom se dočasně přeruší auto- (2 × stisknout) nebo vypnuté
DIP 3
Tlačítka/spínače
Určují, jak má být příchozí signál
Volitelně provoz s tlačítky
n
senzorem vyhodnocen. Přiřaze-
nebo spínači
ním externích tlačítek/spínačů Na jednom řídicím vstupu
n
může být hlásič provozován jako
může být několika tlačítek
poloautomat a může být ručně
Svíticí tlačítka používat jen
n
kdykoli řízen.
s připojením nulového vodiče
DIP 4
Tlačítko ON/ON-OFF
V poloze ON-OFF lze osvětlení V poloze ON není ruční vypnutí
kdykoli ručně zapínat a vypínat již možné. Po každém stisknutí
(výjimkou je impulzní režim: bez tlačítka je znovu spuštěna doba
ručního vypnutí). doběhu.
DIM
DIP 5
Konstantní osvětlení ON/OFF
Zajišťuje stálou úroveň jasu. úrovně jasu. Změní-li se podíl
Hlásič měří stávající denní světlo denního světla, tak je zapnuté
a proporcionálně spíná umělé umělé osvětlení přizpůsobeno.
osvětlení k dosažení požadované Umělé osvětlení je kromě podílu
hodnoty potenciometru. I bez
připojené zátěže může být pre-
zenční hlásič nastaven pomocí
modré LED.
(2 × stisknout/zapnutí na 4 hodi-
ny).
(1 × stisknout). Po stisknutí tla-
čítka před uplynutím 4 hodin
přejde prezenční hlásič Control
IR Quattro do normálního senzo-
rového provozu.
Délka vedení mezi senzorem
n
a spínačem < 50 m
na denním světle zapojováno
i v závislosti na přítomnosti osob.
- 34 -
Funkce – nastavení potenciometry
COM 1 + COM 2
Potenciometr e
Soumrakové nastavení
Požadovanou prahovou reakční Otočný regulátor na pravém dora-
hodnotu je možno plynule nastavit zu: MAX provoz za denního světla
v rozmezí asi 10 – 1000 lx. Otočný regulátor na levém dorazu:
MIN noční provoz
Příklady použití
Noční provoz
Chodby, vestibuly
Schodiště, eskalátory, pásové dopravníky
Umývárny, toalety, rozvodny, kantýny
Prodejní plocha, školky, prostory před školou,
sportovní haly
Pracovní oblasti: kancelářské, konferenční a zaseda-
cí místnosti, jemné montážní práce, kuchyně
Sledované pracovní oblasti:
laboratoř, technická známka, přesná práce
Provoz za denního světla
Upozornění: Podle místa montáže může být potřebná korektura nastavení o 1 – 2 dílky na stupnici.
Potenciometr f
Časové nastavení
Doba doběhu, spínací výstup Požadovanou dobu doběhu lze
1 hodnota nastavení 30 s – 30 min. plynule nastavit min. asi
30 s – max. 30 min. Po 3 min.
Impulzní režim (kromě DIM)
Nastavíte-li regulátor do polohy bude asi na 2 vteřiny zapnut (např.
(levý doraz), nachází se přístroj pro schodišťový automat). Poté ne-
v impulzním režimu, tzn. výstup bude senzor po dobu asi 8 vteřin
IQ režim
Pravý doraz: Doba doběhu, Algoritmem učení se stanoví
s možností samostatného učení, optimální časový cyklus. Nejkratší
se dynamicky přizpůsobí chování doba činí 5 min., nejdelší 20 min.
uživatele.
Podle místa montáže může být
potřebná korektura nastavení
o 1 – 2 dílky na stupnici.
Žádané hodnoty jasu
min.
1
2
3
4
5
>=6
max.
je kalibrováno vlastní světlo. Při
překročení prahu se senzor po
uplynutí doby doběhu vypne.
reagovat na pohyb. Na základě
clonění cizím světlem je zde
možný jen denní provoz.
- 35 -
