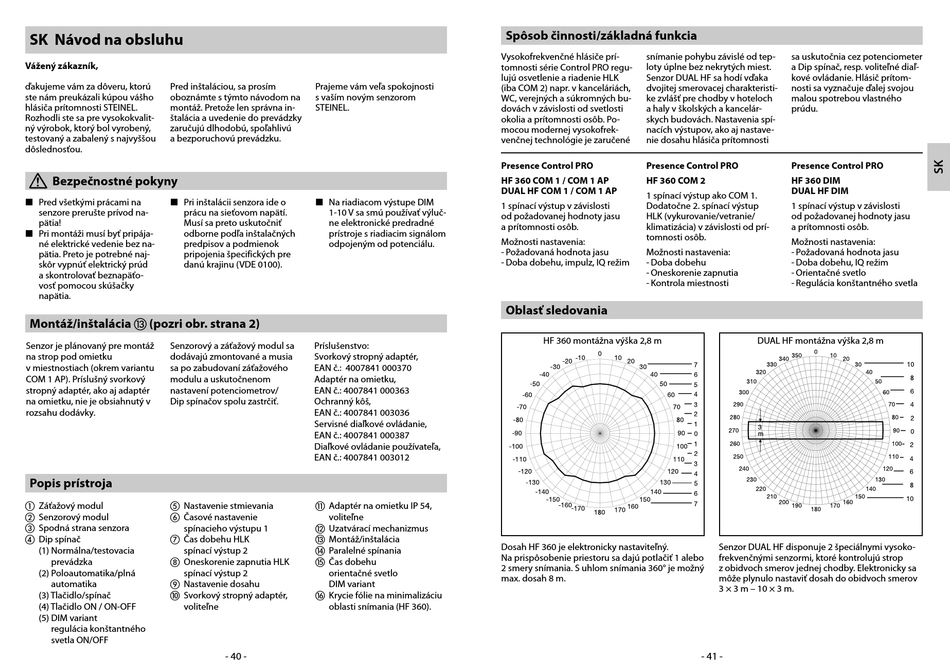

SK Návod na obsluhu
Vážený zákazník,
ďakujeme vám za dôveru, ktorú Pred inštaláciou, sa prosím
ste nám preukázali kúpou vášho oboznámte s týmto návodom na
hlásiča prítomnosti STEINEL. montáž. Pretože len správna in-
Rozhodli ste sa pre vysokokvalit- štalácia a uvedenie do prevádzky
ný výrobok, ktorý bol vyrobený, zaručujú dlhodobú, spoľahlivú
testovaný a zabalený s najvyššou a bezporuchovú prevádzku.
dôslednosťou.
Bezpečnostné pokyny
L Pred všetkými prácami na L Pri inštalácii senzora ide o
senzore prerušte prívod na- prácu na sieťovom napätí.
pätia! Musí sa preto uskutočniť
L Pri montáži musí byť pripája-
odborne podľa inštalačných
né elektrické vedenie bez na- predpisov a podmienok
pätia. Preto je potrebné naj- pripojenia špecifických pre
skôr vypnúť elektrický prúd danú krajinu (VDE 0100).
a skontrolovať beznapäťo-
vosť pomocou skúšačky
napätia.
Montáž/inštalácia m (pozri obr. strana 2)
Senzor je plánovaný pre montáž Senzorový a záťažový modul sa
na strop pod omietku dodávajú zmontované a musia
v miestnostiach (okrem variantu sa po zabudovaní záťažového
COM 1 AP). Príslušný svorkový modulu a uskutočnenom
stropný adaptér, ako aj adaptér
nastavení potenciometrov/
na omietku, nie je obsiahnutý v Dip spínačov spolu zastrčiť.
rozsahu dodávky.
Popis prístroja
a Záťažový modul e Nastavenie stmievania
b Senzorový modul f Časové nastavenie
c Spodná strana senzora spínacieho výstupu 1
d Dip spínač g Čas dobehu HLK
(1) Normálna/testovacia spínací výstup 2
prevádzka
h Oneskorenie zapnutia HLK
(2) Poloautomatika/plná spínací výstup 2
automatika i Nastavenie dosahu
(3) Tlačidlo/spínač j Svorkový stropný adaptér,
(4) Tlačidlo ON / ON-OFF voliteľne
(5) DIM variant
regulácia konštantného
svetla ON/OFF
Prajeme vám veľa spokojnosti
s vaším novým senzorom
STEINEL.
L Na riadiacom výstupe DIM
1-10 V sa smú používať výluč-
ne elektronické predradné
prístroje s riadiacim signálom
odpojeným od potenciálu.
Príslušenstvo:
Svorkový stropný adaptér,
EAN č.: 4007841 000370
Adaptér na omietku,
EAN č.: 4007841 000363
Ochranný kôš,
EAN č.: 4007841 003036
Servisné diaľkové ovládanie,
EAN č.: 4007841 000387
Diaľkové ovládanie používateľa,
EAN č.: 4007841 003012
k Adaptér na omietku IP 54,
voliteľne
l Uzatvárací mechanizmus
m Montáž/inštalácia
n Paralelné spínania
o Čas dobehu
orientačné svetlo
DIM variant
p Krycie fólie na minimalizáciu
oblasti snímania (HF 360).
- 40 -
Spôsob činnosti/základná funkcia
Vysokofrekvenčné hlásiče prí- snímanie pohybu závislé od tep-
tomnosti série Control PRO regu- loty úplne bez nekrytých miest.
lujú osvetlenie a riadenie HLK Senzor DUAL HF sa hodí vďaka
(iba COM 2) napr. v kanceláriách, dvojitej smerovacej charakteristi-
WC, verejných a súkromných bu- ke zvlášť pre chodby v hoteloch
dovách v závislosti od svetlosti a haly v školských a kancelár-
okolia a prítomnosti osôb. Po- skych budovách. Nastavenia spí-
mocou modernej vysokofrek- nacích výstupov, ako aj nastave-
venčnej technológie je zaručené nie dosahu hlásiča prítomnosti
Presence Control PRO Presence Control PRO
HF 360 COM 1 / COM 1 AP HF 360 COM 2
DUAL HF COM 1 / COM 1 AP
1 spínací výstup ako COM 1.
1 spínací výstup v závislosti Dodatočne 2. spínací výstup
od požadovanej hodnoty jasu HLK (vykurovanie/vetranie/
a prítomnosti osôb. klimatizácia) v závislosti od prí-
tomnosti osôb.
Možnosti nastavenia:
- Požadovaná hodnota jasu Možnosti nastavenia:
- Doba dobehu, impulz, IQ režim - Doba dobehu
- Oneskorenie zapnutia
- Kontrola miestnosti
Oblasť sledovania
HF 360 montážna výška 2,8 m
Dosah HF 360 je elektronicky nastaviteľný.
Na prispôsobenie priestoru sa dajú potlačiť 1 alebo
2 smery snímania. S uhlom snímania 360° je možný
max. dosah 8 m.
sa uskutočnia cez potenciometer
a Dip spínač, resp. voliteľné diaľ-
kové ovládanie. Hlásič prítom-
nosti sa vyznačuje ďalej svojou
malou spotrebou vlastného
prúdu.
Presence Control PRO
HF 360 DIM
DUAL HF DIM
1 spínací výstup v závislosti
od požadovanej hodnoty jasu
a prítomnosti osôb.
Možnosti nastavenia:
- Požadovaná hodnota jasu
- Doba dobehu, IQ režim
- Orientačné svetlo
- Regulácia konštantného svetla
DUAL HF montážna výška 2,8 m
Senzor DUAL HF disponuje 2 špeciálnymi vysoko-
frekvenčnými senzormi, ktoré kontrolujú strop
z obidvoch smerov jednej chodby. Elektronicky sa
môže plynulo nastaviť dosah do obidvoch smerov
3 × 3 m – 10 × 3 m.
