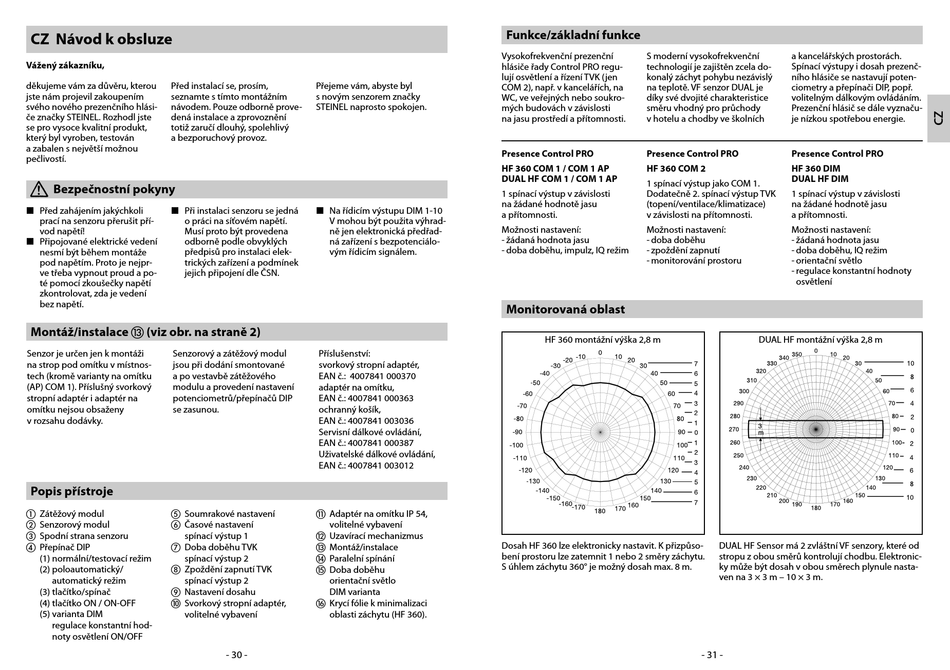

Cz Návod K Obsluze; Bezpečnostní Pokyny - STEINEL HF 360 COM 1 Information

CZ Návod k obsluze
Vážený zákazníku,
děkujeme vám za důvěru, kterou Před instalací se, prosím,
jste nám projevil zakoupením seznamte s tímto montážním
svého nového prezenčního hlási- návodem. Pouze odborně prove-
če značky STEINEL. Rozhodl jste dená instalace a zprovoznění
se pro vysoce kvalitní produkt, totiž zaručí dlouhý, spolehlivý
který byl vyroben, testován a bezporuchový provoz.
a zabalen s největší možnou
pečlivostí.
Bezpečnostní pokyny
L Před zahájením jakýchkoli L Při instalaci senzoru se jedná
prací na senzoru přerušit pří- o práci na síťovém napětí.
vod napětí! Musí proto být provedena
L Připojované elektrické vedení
odborně podle obvyklých
nesmí být během montáže předpisů pro instalaci elek-
pod napětím. Proto je nejpr- trických zařízení a podmínek
ve třeba vypnout proud a po- jejich připojení dle ČSN.
té pomocí zkoušečky napětí
zkontrolovat, zda je vedení
bez napětí.
Montáž/instalace m (viz obr. na straně 2)
Senzor je určen jen k montáži Senzorový a zátěžový modul
na strop pod omítku v místnos- jsou při dodání smontované
tech (kromě varianty na omítku a po vestavbě zátěžového
(AP) COM 1). Příslušný svorkový modulu a provedení nastavení
stropní adaptér i adaptér na potenciometrů/přepínačů DIP
omítku nejsou obsaženy se zasunou.
v rozsahu dodávky.
Popis přístroje
a Zátěžový modul e Soumrakové nastavení
b Senzorový modul f Časové nastavení
c Spodní strana senzoru spínací výstup 1
d Přepínač DIP g Doba doběhu TVK
(1) normální/testovací režim spínací výstup 2
(2) poloautomatický/ h Zpoždění zapnutí TVK
automatický režim spínací výstup 2
(3) tlačítko/spínač i Nastavení dosahu
(4) tlačítko ON / ON-OFF j Svorkový stropní adaptér,
(5) varianta DIM volitelné vybavení
regulace konstantní hod-
noty osvětlení ON/OFF
Přejeme vám, abyste byl
s novým senzorem značky
STEINEL naprosto spokojen.
L Na řídicím výstupu DIM 1-10
V mohou být použita výhrad-
ně jen elektronická předřad-
ná zařízení s bezpotenciálo-
vým řídicím signálem.
Příslušenství:
svorkový stropní adaptér,
EAN č.: 4007841 000370
adaptér na omítku,
EAN č.: 4007841 000363
ochranný košík,
EAN č.: 4007841 003036
Servisní dálkové ovládání,
EAN č.: 4007841 000387
Uživatelské dálkové ovládání,
EAN č.: 4007841 003012
k Adaptér na omítku IP 54,
volitelné vybavení
l Uzavírací mechanizmus
m Montáž/instalace
n Paralelní spínání
o Doba doběhu
orientační světlo
DIM varianta
p Krycí fólie k minimalizaci
oblasti záchytu (HF 360).
- 30 -
Funkce/základní funkce
Vysokofrekvenční prezenční S moderní vysokofrekvenční
hlásiče řady Control PRO regu- technologií je zajištěn zcela do-
lují osvětlení a řízení TVK (jen konalý záchyt pohybu nezávislý
COM 2), např. v kancelářích, na na teplotě. VF senzor DUAL je
WC, ve veřejných nebo soukro- díky své dvojité charakteristice
mých budovách v závislosti směru vhodný pro průchody
na jasu prostředí a přítomnosti. v hotelu a chodby ve školních
Presence Control PRO Presence Control PRO
HF 360 COM 1 / COM 1 AP HF 360 COM 2
DUAL HF COM 1 / COM 1 AP
1 spínací výstup jako COM 1.
1 spínací výstup v závislosti Dodatečně 2. spínací výstup TVK
na žádané hodnotě jasu (topení/ventilace/klimatizace)
a přítomnosti. v závislosti na přítomnosti.
Možnosti nastavení: Možnosti nastavení:
- žádaná hodnota jasu - doba doběhu
- doba doběhu, impulz, IQ režim - zpoždění zapnutí
- monitorování prostoru
Monitorovaná oblast
HF 360 montážní výška 2,8 m
Dosah HF 360 lze elektronicky nastavit. K přizpůso-
bení prostoru lze zatemnit 1 nebo 2 směry záchytu.
S úhlem záchytu 360° je možný dosah max. 8 m.
a kancelářských prostorách.
Spínací výstupy i dosah prezenč-
ního hlásiče se nastavují poten-
ciometry a přepínači DIP, popř.
volitelným dálkovým ovládáním.
Prezenční hlásič se dále vyznaču-
je nízkou spotřebou energie.
Presence Control PRO
HF 360 DIM
DUAL HF DIM
1 spínací výstup v závislosti
na žádané hodnotě jasu
a přítomnosti.
Možnosti nastavení:
- žádaná hodnota jasu
- doba doběhu, IQ režim
- orientační světlo
- regulace konstantní hodnoty
osvětlení
DUAL HF montážní výška 2,8 m
DUAL HF Sensor má 2 zvláštní VF senzory, které od
stropu z obou směrů kontrolují chodbu. Elektronic-
ky může být dosah v obou směrech plynule nasta-
ven na 3 × 3 m – 10 × 3 m.
- 31 -
