2

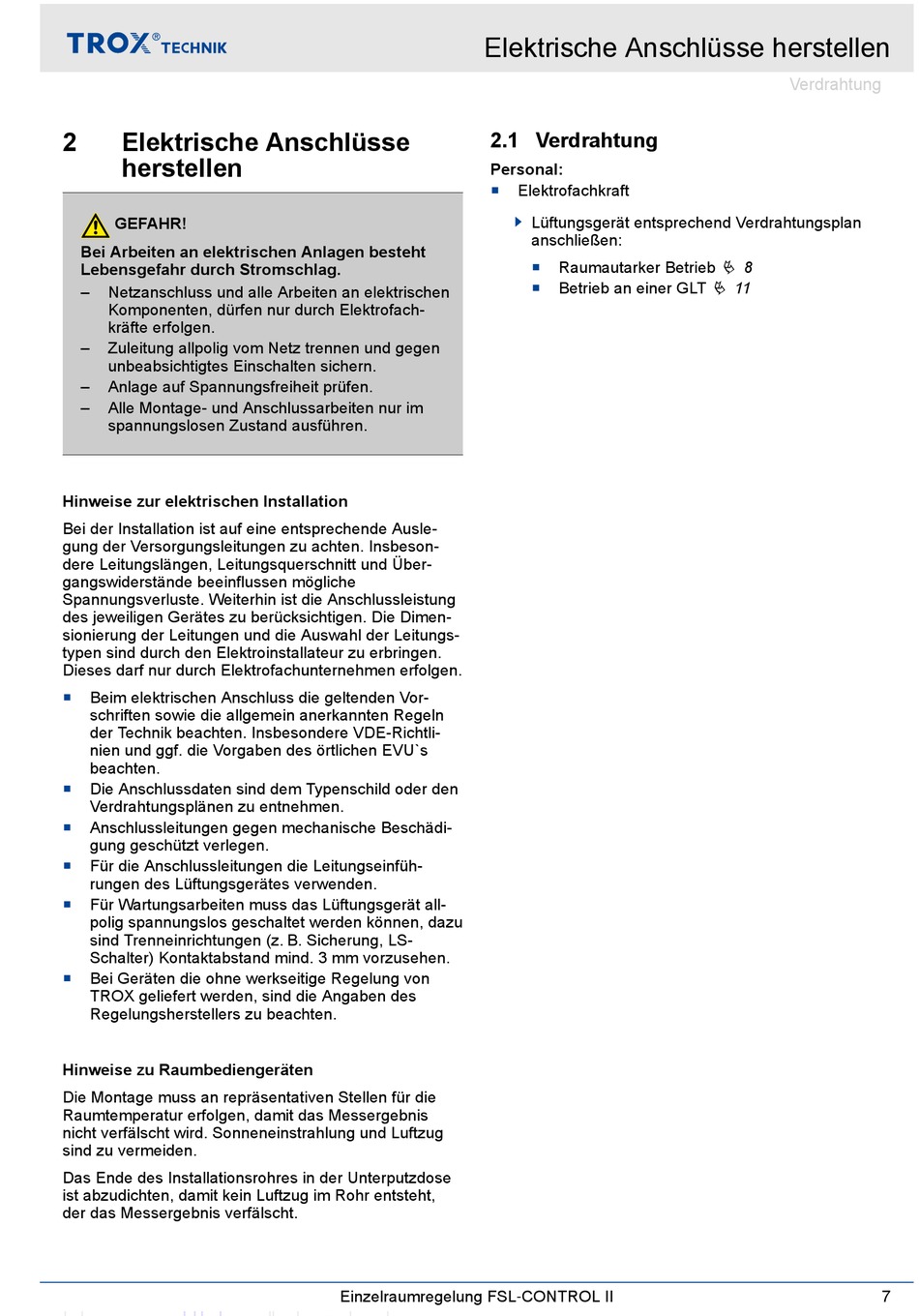

Elektrische Anschlüsse
herstellen
GEFAHR!
Bei Arbeiten an elektrischen Anlagen besteht
Lebensgefahr durch Stromschlag.
–
Netzanschluss und alle Arbeiten an elektrischen
Komponenten, dürfen nur durch Elektrofach-
kräfte erfolgen.
–
Zuleitung allpolig vom Netz trennen und gegen
unbeabsichtigtes Einschalten sichern.
–
Anlage auf Spannungsfreiheit prüfen.
–
Alle Montage- und Anschlussarbeiten nur im
spannungslosen Zustand ausführen.
Hinweise zur elektrischen Installation
Bei der Installation ist auf eine entsprechende Ausle-
gung der Versorgungsleitungen zu achten. Insbeson-
dere Leitungslängen, Leitungsquerschnitt und Über-
gangswiderstände beeinflussen mögliche
Spannungsverluste. Weiterhin ist die Anschlussleistung
des jeweiligen Gerätes zu berücksichtigen. Die Dimen-
sionierung der Leitungen und die Auswahl der Leitungs-
typen sind durch den Elektroinstallateur zu erbringen.
Dieses darf nur durch Elektrofachunternehmen erfolgen.
Beim elektrischen Anschluss die geltenden Vor-
schriften sowie die allgemein anerkannten Regeln
der Technik beachten. Insbesondere VDE-Richtli-
nien und ggf. die Vorgaben des örtlichen EVU`s
beachten.
Die Anschlussdaten sind dem Typenschild oder den
Verdrahtungsplänen zu entnehmen.
Anschlussleitungen gegen mechanische Beschädi-
gung geschützt verlegen.
Für die Anschlussleitungen die Leitungseinfüh-
rungen des Lüftungsgerätes verwenden.
Für Wartungsarbeiten muss das Lüftungsgerät all-
polig spannungslos geschaltet werden können, dazu
sind Trenneinrichtungen (z. B. Sicherung, LS-
Schalter) Kontaktabstand mind. 3 mm vorzusehen.
Bei Geräten die ohne werkseitige Regelung von
TROX geliefert werden, sind die Angaben des
Regelungsherstellers zu beachten.
Hinweise zu Raumbediengeräten
Die Montage muss an repräsentativen Stellen für die
Raumtemperatur erfolgen, damit das Messergebnis
nicht verfälscht wird. Sonneneinstrahlung und Luftzug
sind zu vermeiden.
Das Ende des Installationsrohres in der Unterputzdose
ist abzudichten, damit kein Luftzug im Rohr entsteht,
der das Messergebnis verfälscht.
Elektrische Anschlüsse herstellen
2.1 Verdrahtung
Personal:
Einzelraumregelung FSL‑CONTROL II
Elektrofachkraft
Lüftungsgerät entsprechend Verdrahtungsplan
anschließen:
Raumautarker Betrieb
Betrieb an einer GLT
Verdrahtung
Ä 8
Ä 11
7
