2.1.2 Betrieb mit GLT

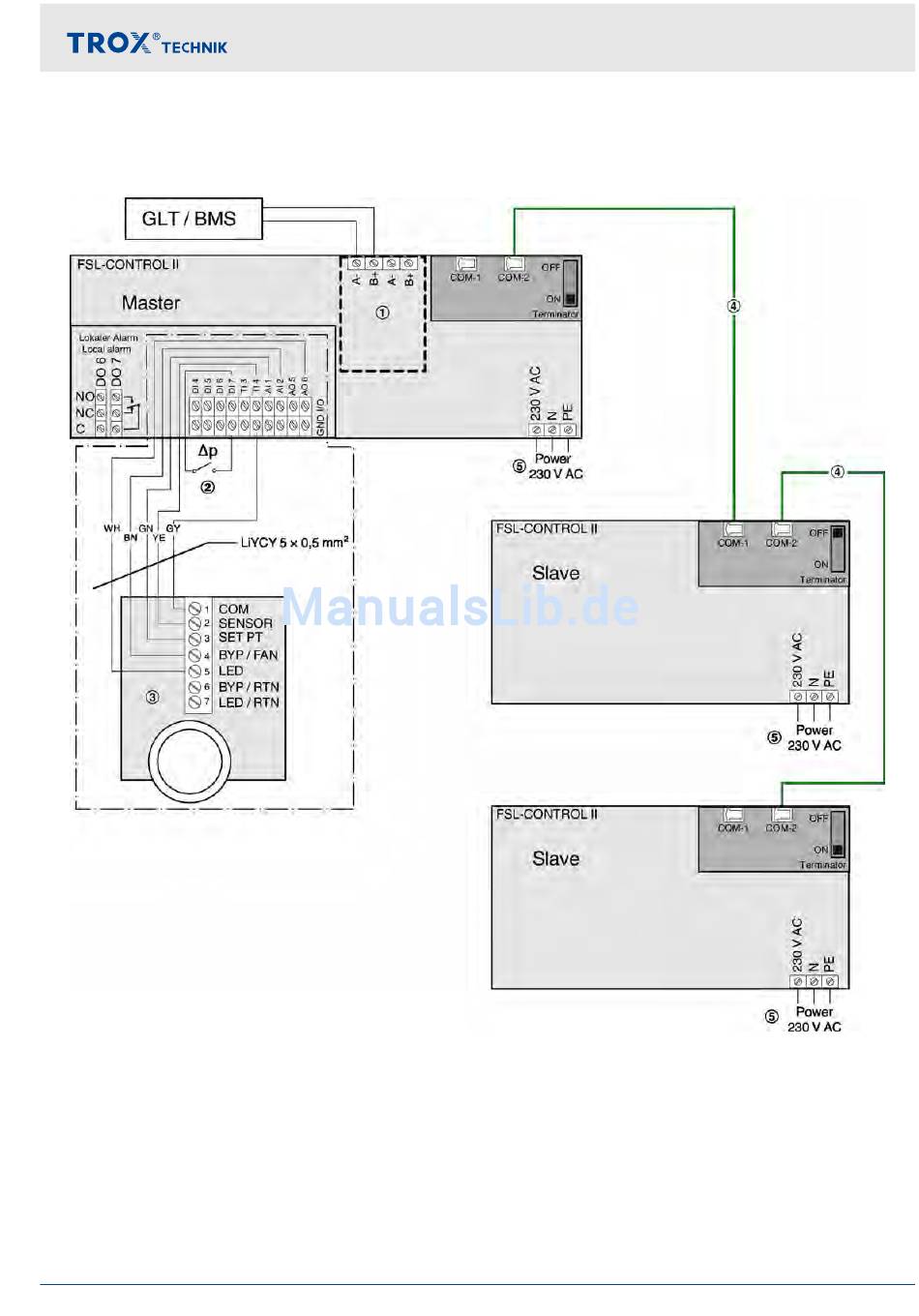

Verdrahtungsbeispiel drei FSL‑CONTROL II Regler im Verbund in Regelzone
‑ CONTROL II Regler im Verbund
Abb. 5: Schaltplan: FSL
①
LonWorks (FTT10) Schnittstelle oder BACnet
MS/TP bzw. Modbus RTU Schnittstelle (optional)
Ä 13
②
Differenzdrucküberwachung Außenluftfilter bei
Gerätevarianten *-HE, *-HV
③
Analoges Raumbediengerät mit oder ohne Stufen-
schalter (digitales Raumbediengerät nur bei raum-
autarken Betrieb möglich)
Elektrische Anschlüsse herstellen
④
⑤
Einzelraumregelung FSL‑CONTROL II
Verdrahtung > Betrieb mit GLT
Patchkabel (bauseits, mind. Cat. 5)
Anschlussleitung 3 × 0,75 mm² (L, N, PE)
11
