Regelung des Lüftungsgeräts
FSL‑CONNECT Software > Startseite

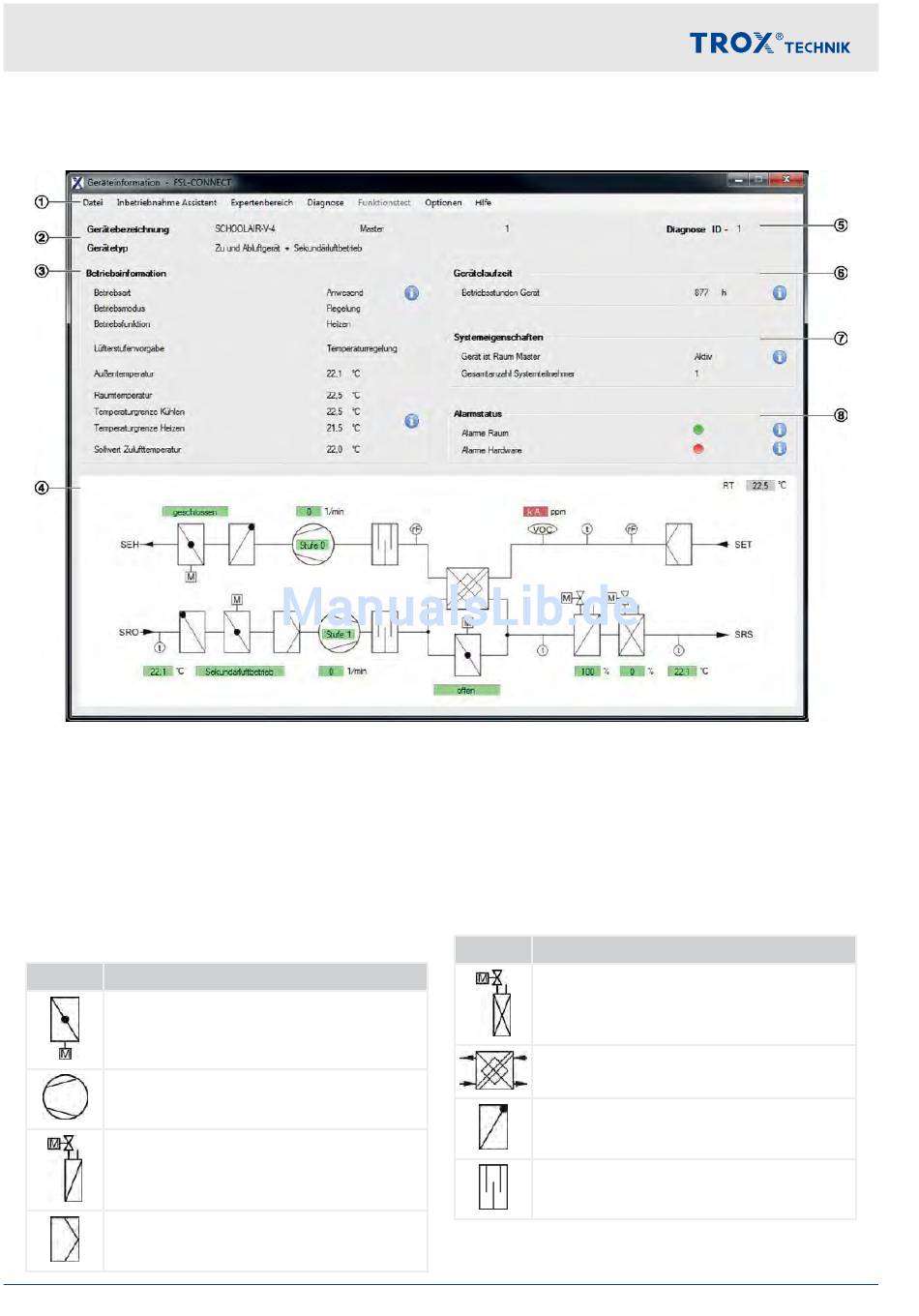

3.2.1 Startseite
‑ CONNECT
Abb. 18: FSL
①
Hauptmenü
②
Anzeige der Gerätebezeichnung und des Geräte-
typs
③
Anzeige der aktuellen Betriebsarten und Tempera-
turen
④
Beispielhaftes Geräteschema mit Zustandsan-
zeigen
Anlagensymbole
Symbol Bedeutung
Absperrklappe mit Anzeige der Klappen-
stellung
Ventilator mit Anzeige der Lüfterstufe und
Drehzahl
Erhitzer mit prozentualer Ventilstellungsan-
zeige
Filter
24
⑤
⑥
⑦
⑧
Symbol Bedeutung
Einzelraumregelung FSL‑CONTROL II
Diagnose ID, zur Identifizierung des Gerätes in
einem Geräteverbund
Anzeige der Gesamtbetriebsstunden
Anzeige zu den Systemeigenschaften
Alarmstatus
Kühler mit prozentualer Ventilstellungsan-
zeige
Rekuperativer Wärmerückgewinner
Rückschlagklappe (abhängig vom Gerä-
tetyp)
Schalldämpfer
