TECHNISCHE BESCHREIBUNG

10.2 Versorgungsmodul 230 VAC

Dieses Platinenmodul ist von der Netzspannung galvanisch getrennt und eignet sich für eine direkte
Netzinstallation. Das Modul hat einen 2-Kammer-Sicherheitstransformator, der die Ansprüche an Doppelisolation
(Trenntrafo) erfüllt. Der Stromverbrauch ist niedriger als 1 VA/1 W.
Nationale Vorschriften für die Installation müssen eingehalten werden. Das 230 VAC-Modul darf nur von fach-
kundigem Personal angeschlossen werden.
Beim Umbau von Batterie auf Netzversorgung muss der Zähler neu programmiert werden, weil sonst der Info Code
128 bei netzversorgtem Zähler aktiv bleibt.

10.3 Versorgungsmodul 24 VAC

Der Wärmezähler wird mit einem Platinenmodul geliefert, das die Eingangsspannung auf ca. 3,6 VDC reduziert.
Das Modul hat einen Überspannungsschutz, aber keine galvanische Trennung zwischen Ein- und
Ausgangsspannung. Das Modul eignet sich besonders für die Installation zusammen mit einem galvanisch
getrennten Transformator, z.B. Typ 66-99-403, der in den Schaltschrank eingebaut werden kann. Wird der
Transformator verwendet, bleibt der Stromverbrauch des gesamten Zählers unter 4 VA/1,5 W.

10.4 Wechsel zwischen Batterie und Netzversorgung

Bei Bedarf kann die Versorgung von MULTICAL
umgestellt werden. Netzversorgte Zähler können auf Batterieversorgung umgestellt werden. Dies ist
beispielsweise auf Baustellen von Vorteil, auf denen die Netzversorgung schwankt oder teilweise sogar
unterbrochen sein kann.
Dabei muss jedoch beachtet werden, dass der Info Code 128 (Batterie muss gewechselt werden. Code erscheint
12Jahre nach Rückstellung des Betriebsstundenzählers) nur bei Zählern mit der Typnummer 66-Wx-2x-xxx aktiv
ist.
Umprogrammierung mit METERTOOL (siehe Abschnitt 14).

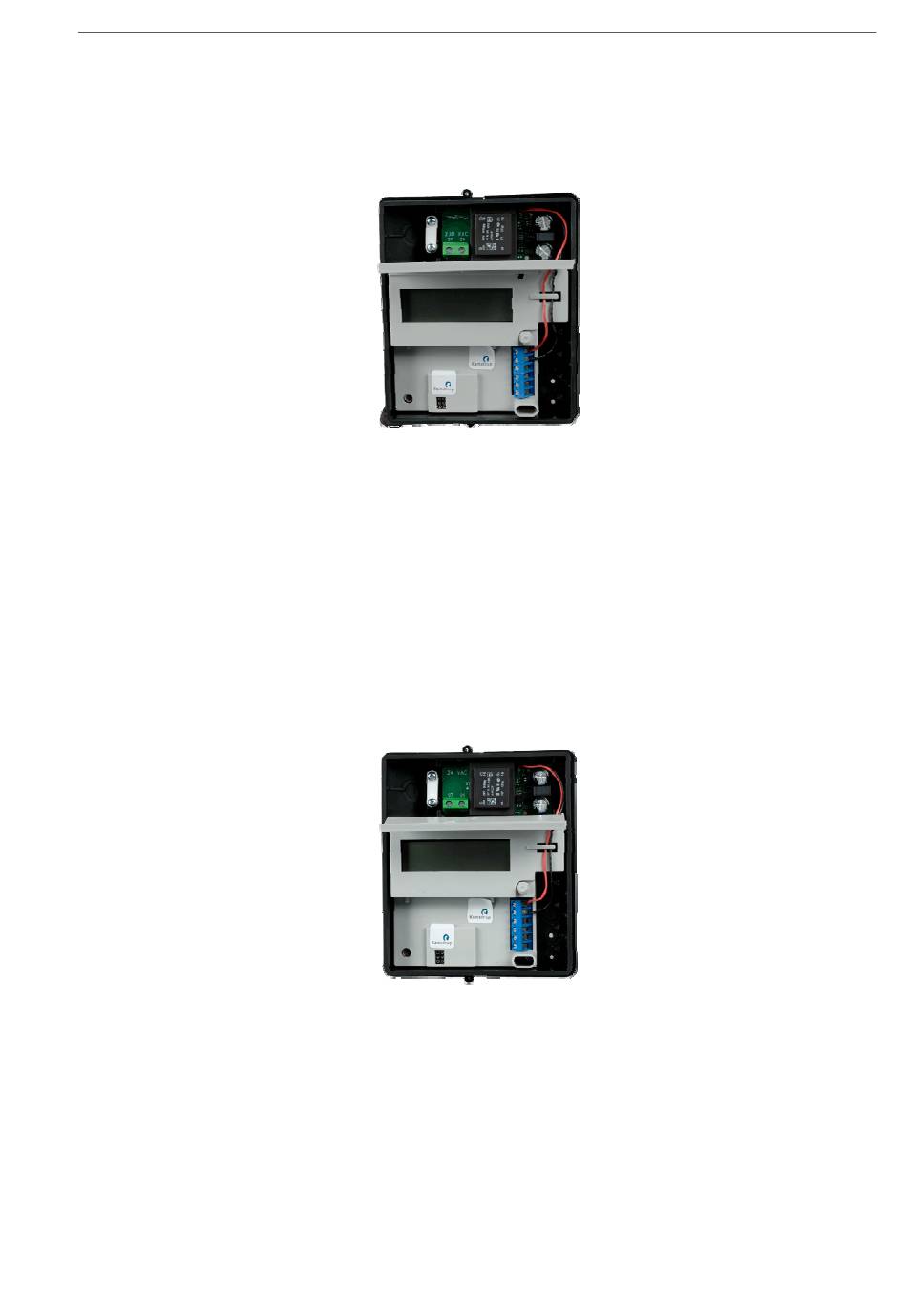

Abbildung 31
Abbildung 32
®
401 von der Netzversorgung auf Batterie oder umgekehrt
