TECHNISCHE BESCHREIBUNG MULTICAL 401
Damit ein M-Bus-System funktioniert, muss jedem M-Bus Modul eine eindeutige Adresse zugeordnet werden. Die
M-Bus-Adresse wird automatisch generiert. Sie basiert auf die Kundennummer des Zählers und kann entweder
mit dem Handterminal MULTITERM oder mit dem PC-Programm METERTOOL problemlos geändert werden.
Das M-Bus-Modul 66-0P bietet noch weitere M-Bus-Funktionen an. Zusätzlich zu den Primäradressen unterstützt
es die Sekundär- und erweiterte Sekundäradressen sowie Wildcard-suche und Kollisionserkennung. Über das M-
Bus-Netz kann man Kundennummern, Datum/Zeit und die Impulseingänge In-A und In-B neu programmieren.
Das M-Bus-Modul hat zwei Sätze paralleler M-Bus-Klemmen 24 und 25, an die der M-Bus angeschlossen werden
kann. Der M-Bus-Anschluss ist polaritätsunabhängig.
Das M-Bus-Modul ist vom Zähler galvanisch getrennt und wird über den M-Bus versorgt.
Jedes M-Bus-Modul hat einen Stromverbrauch von 1,5 mA (1 Einzelbelastung).
Die Datenübertragungsgeschwindigkeit beträgt 300 oder 2400 Baud und das M-Bus-Modul verfügt über eine
eingebaute automatische Erkennung der Baud-Rate.
Die Impulseingänge in diesen Modulen sind mit den oben beschriebenen identisch.
Das Kamstrup M-Bus-System erfüllt die Anforderungen des Standards EN 1434-3.
Für weitere Informationen siehe Technische Beschreibung für Kamstrup M-Bus-System (5511-711) und Technical
Description of M-Bus-Modul 66-0P (5512-243).

11.4 Funk (66-0U)

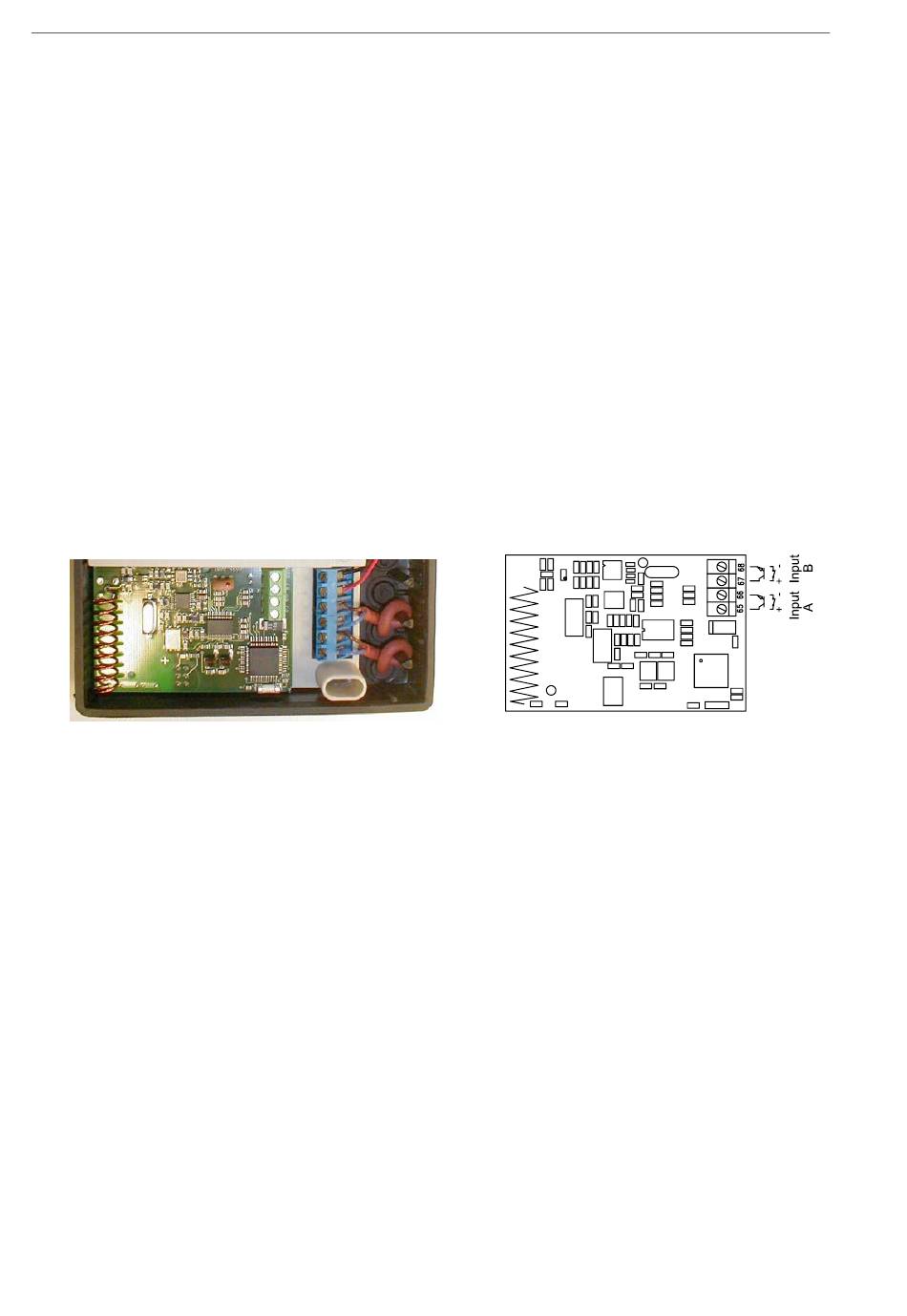

Abbildung 44 Abbildung 45
®
Das Funkmodul ermöglicht eine drahtlose Auslesung von MULTICAL 401.
Während der Installation liest das Funkmodul die Typnummer und die Zählernummer des Zählers ab und
überträgt die Daten in den Speicher des Moduls.
Das Funkmodul ist in weniger als 10 Sekunden betriebsbereit.
Das Funkmodul wird standardmässig mit einer eingebauten Antenne geliefert.
Die Daten des Funkmoduls können mit dem Handterminal MULTITERM ausgelesen werden, aber auch an ein
Funknetzwerk übermittelt werden.
Die Impulseingänge in diesem Modul sind mit den oben beschriebenen identisch.
Das Funksystem erfüllt die Anforderungen der Standards EN 300 220 und EN 301 489 und der Richtlinie R&TTE
(Radio & Tele Terminal Equipment).
Für weitere Informationen siehe Technical Description 5512-013.
